量塊的用途
作為長度標準，傳遞尺寸量值
作於檢定測量器具的示值誤差。
作為標準件，用比較法測量工件尺寸，或用來校準、調整測量器具的零位。
用於直接測量零件尺寸。
用於精密工具機的調整和機械加工中精密劃線。
檢定條件
標準條件
溫度20℃；大氣壓力101.325KPa；水蒸汽壓力(濕度)1.333KPa。
標準姿態
量塊長度等於或小於100mm的量塊,測量或使用其長度時,量塊的軸線可豎直或水平
安裝。長度大於100mm的量塊,測量或使用其長度時,量塊的軸線應水平安裝,這時,量塊一個較窄的側面放置在分別距量塊兩端側量面各為0.211×L的兩個橫放的支柱上；所有可能影響量塊長度、長度變動量或測量面平面度的外加力都應避免。
偏離標準
如果量塊長度測量時的條件與(1)和(2)條款的規定不相同,其測量結果應作相應的修正。
檢定項目
外觀
量塊①每個量塊都應刻印有永久性的、字跡清晰的、代表其標稱長度的數碼字,也允
許刻印製造廠的商標。標稱長度到5.5mm的量塊,上述標記刻印在上測量面上,但在測量面中心沿長邊方向為12mm區域內和四角測點位置不應刻印任何標記。標稱長度大於5.5mm的量塊,在左側面上刻印上述標記。標稱長度大於100mm的量塊,除刻印上述標記以外,還應標示刻印支承位置定位線。
②新製造量塊的測量面和側面不應有劃痕、碰傷和鏽蝕。
③成套量塊的盒上應標明出廠時的級別、編號和商標。
截面尺寸
量塊的截面尺寸應符合表6—10—44的規定。
表6—10—44量塊的截面尺寸
b
a
標稱尺寸(mm) 截面長度a 截面寬度b
大於 到
0.5 300-0.3? 9-0.05-0.2
0.5 10
10 1000 350-0.3 90.05-0.2
(3)側面的平面度、側面對測量面和側面之間的垂直度、平行度和倒棱。
量塊①量塊側面的平面度、側面對測量面的垂直度和側面對側面之間的平行度均
應不超過表6—10—45的規定。
表6—10—45倒棱邊寬度允許值
標稱長度(mm) 倒棱寬ep 平面度fp 垂直度sp 平行度pp
大於 到 (mm) μm
0.5 0.05 －
0.5 0.9 0.1
0.9 10 0.3
10 25 30 50 40
25 60 35 70 45
②量塊的所有棱邊應是ep×45°的倒棱或半徑不超過0.3mm的倒圓,倒棱邊與測量面之間應光滑地倒圓過渡,倒棱邊寬度允許值ep應符合表6—10—45的規定。
③量塊側面對相鄰側面之間的垂直度應不超過10"。
面粗糙度
陶瓷量塊量塊表面粗糙度應不超過表6—10—46的
規定。
表6—10—46表面粗糙度
量塊的各面名稱 等 級 等 級
1、2 00、0、K 3、4、5、6 1、2、3
(μm)
測量面 Rz 0.05 0.08
倒棱邊與測量面之間過渡棱邊 Ra 0.32
其餘表面 Ra 0.63
面平面度
量塊測量面的平面度應不超過表6—10—47的規定。
表6—10—47測量面的平面度Ⅰ
標稱長度(mm) 等 級 等 級 等 級 等 級
1 00、K 2 0 3、4 1、2 5、6 3
大於 到 平面度(μm)
0.5 0.05 0.10 0.15 0.25
0.5 200
200 500 0.10 0.15 0.18 0.25
500 1000 0.15 0.18 0.20 0.25
對於標稱長度為2.5或小於2.5mm的量塊,在與厚度不小於11mm、表面質量和剛性都良好的輔助面相研合之下,測量面的平面度應不超過表6—10—47的規定；如果不與輔助面相研合,在自由狀態下,量塊測量面的平面度應不超過表6—10—48的規定。
表6—10—48測量面的平面度Ⅱ
標稱長度(mm) 測量面的平面度(μm)
大於 到
0.9 1.5 1.5
1.5 2.0 0.9
2.0 2.5 0.6

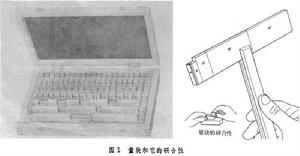

面研合性
量塊①量塊測量面的研合性應符合表6—10—49的
規定。
表6—10—49測量面的研合性
量塊的 當量塊與 當研合面在照明均勻的白光下觀察時
等 級
1 00、K 平面度為0.03μm的平晶相研合時 在測量面中心沿長邊方向約三分之一的區域(不包括距側面為0.8mm的邊區)內,應無光斑
2 0
3、4 1、2 平面度為0.1μm的平晶相研合時 可以有任何形狀的光斑,但應無色彩
可以有均勻的黃色彩,但應無光波干涉條紋
5、6 3 量塊相研合時 當研合面分開時,被研合過的測量面上應無顯著的油膜
②量塊在研合時,研合面之間可以有不顯著的油膜,研合後應在察覺到研合力存在的情況之下達到表6—10—49的規定。
③每個量塊的兩測量面,單面或雙面研合時都應符合要求。
④用於5、6等或3級量塊研合性檢定的標準量塊,其標稱長度應不小於5.5mm。
面的硬度
測量面的硬度：鋼質量塊測量面表面硬度應不低於800HV(≈63HRC)。
長度
①00、0、K、1、2和3級量塊對其標稱長度的偏差應不超過表6—10—50的允許值。
表6—10—50各級量塊長度變動量和偏差
| 標稱長度（mm） | |||||||||||||
| 量塊等級 | |||||||||||||
| 大於 | 至 | 00 | 0 | K | 1 | 2 | 3 | ||||||
| 偏差± | b | a | b | a | b | a | b | a | b | a | b | ||
| 10 | 0.06 | 0.05 | 0.12 | 0.10 | 0.20 | 0.05 | 0.20 | 0.16 | 0.45 | 0.30 | 1.0 | 0.50 | |
| 10 | 25 | 0.07 | 0.05 | 0.14 | 0.10 | 0.30 | 0.05 | 0.30 | 0.16 | 0.60 | 0.30 | 1.2 | 0.50 |
| 25 | 50 | 0.10 | 0.06 | 0.20 | 0.10 | 0.40 | 0.06 | 0.40 | 0.18 | 0.80 | 0.30 | 1.6 | 0.55 |
| 50 | 75 | 0.12 | 0.06 | 0.25 | 0.12 | 0.50 | 0.06 | 0.50 | 0.18 | 1.00 | 0.35 | 2.0 | 0.55 |
| 75 | 100 | 0.14 | 0.07 | 0.30 | 0.12 | 0.60 | 0.07 | 0.60 | 0.20 | 1.20 | 0.35 | 2.5 | 0.60 |
| 100 | 150 | 0.20 | 0.08 | 0.40 | 0.14 | 0.80 | 0.08 | 0.80 | 0.20 | 1.60 | 0.40 | 3.0 | 0.65 |
陶瓷量塊a:量塊長度的極限偏差± b:長度變動率的允許值
②1、2、3、4、5和6等量塊長度測量不確定度(如無特殊說明均指置信機率為0.99的總不確定度-下同)應不超過表6—10—51規定的允許值。
表6—10—51各等量塊長度變動量和測量的不確定度
| 標稱長度 mm | 各等量塊長度變動量和測量的 不確定度 (μm) | ||||||||||||
| 1等 | 2等 | 3等 | 4等 | 5等 | 6等 | ||||||||
| 大於 | 至 | a | b | a | b | a | b | a | b | a | b | a | b |
| 0.5 | 0.02 | 0.05 | 0.06 | 0.10 | 0.11 | 0.16 | 0.22 | 0.30 | 0.6 | 0.5 | 2.1 | 0.5 | |
| 0.5 | 10 | 0.02 | 0.05 | 0.06 | 0.10 | 0.11 | 0.16 | 0.22 | 0.30 | 0.6 | 0.5 | 2.1 | 0.5 |
| 10 | 25 | 0.02 | 0.05 | 0.07 | 0.10 | 0.12 | 0.16 | 0.25 | 0.30 | 0.6 | 0.5 | 2.3 | 0.5 |
| 25 | 50 | 0.03 | 0.06 | 0.08 | 0.10 | 0.15 | 0.18 | 0.30 | 0.30 | 0.8 | 0.55 | 2.6 | 0.55 |
| 50 | 75 | 0.04 | 0.06 | 0.09 | 0.12 | 0.18 | 0.18 | 0.35 | 0.35 | 0.9 | 0.55 | 2.9 | 0.55 |
| 75 | 100 | 0.04 | 0.07 | 0.10 | 0.12 | 0.20 | 0.20 | 0.40 | 0.35 | 1.0 | 0.6 | 3.2 | 0.6 |
| 100 | 150 | 0.05 | 0.08 | 0.12 | 0.14 | 0.25 | 0.20 | 0.50 | 0.40 | 1.2 | 0.65 | 3.8 | 0.65 |
| 150 | 200 | 0.06 | 0.09 | 0.15 | 0.16 | 0.30 | 0.25 | 0.60 | 0.40 | 1.5 | 0.7 | 4.4 | 0.7 |
| 200 | 250 | 0.07 | 0.10 | 0.18 | 0.16 | 0.35 | 0.25 | 0.70 | 0.45 | 1.8 | 0.75 | 5.0 | 0.75 |
| 250 | 300 | 0.08 | 0.10 | 0.20 | 0.18 | 0.40 | 0.25 | 0.80 | 0.50 | 2.0 | 0.8 | 5.6 | 0.8 |
| 300 | 400 | 0.10 | 0.12 | 0.25 | 0.20 | 0.50 | 0.30 | 1.00 | 0.50 | 2.5 | 0.9 | 6.8 | 0.9 |
| 400 | 500 | 0.12 | 0.14 | 0.30 | 0.25 | 0.60 | 0.35 | 1.20 | 0.60 | 3.0 | 1.0 | 8.0 | 1.0 |
| 500 | 600 | 0.14 | 0.16 | 0.35 | 0.25 | 0.70 | 0.40 | 1.40 | 0.70 | 3.5 | 1.1 | 9.2 | 1.1 |
| 600 | 700 | 0.15 | 0.18 | 0.40 | 0.30 | 0.80 | 0.45 | 1.60 | 0.70 | 4.0 | 1.2 | 10.4 | 1.2 |
| 700 | 800 | 0.18 | 0.20 | 0.45 | 0.30 | 0.90 | 0.50 | 1.80 | 0.80 | 4.5 | 1.3 | 11.6 | 1.3 |
| 800 | 900 | 0.20 | 0.20 | 0.50 | 0.35 | 1.00 | 0.50 | 2.00 | 0.90 | 5.0 | 1.4 | 12.8 | 1.4 |
| 900 | 1000 | 0.22 | 0.25 | 0.55 | 0.40 | 1.10 | 0.60 | 2.20 | 1.00 | 5.5 | 1.5 | 14.0 | 1.5 |
a. ±變動量b. 測量的不確定度
註：(1)表內所列偏差為保證值；
(2)在測量面上，距側面為0.8mm邊區內不計。
變動量
各級和各等量塊長度變動量應分別不超過表6—10—50和表6—10—51規定的允許值。
穩定度
量塊長度的穩定度用其長度的年變化量來表示,應不超過表6—10—52規定的允許值。
表6—10—52長度穩定度
量塊的 量塊長度每年變化量允許值(μm)
等 級
1、2 00、0、K 0.02+0.5×L
3、4、5 1、2、3 0.05+1.0×L
6 0.10+2.0×L
註：上表中L為量塊的標稱長度(mm)。
膨脹係數
溫度線膨脹係數：鋼質量塊溫度線膨脹係數在溫度為10-30℃之間時,應為(11.5±1)℃-1。
定義用途
量塊是橫截面為矩形或圓形，一對相互平行的測量面間具有準確尺寸的測量器具。量塊的主要特點是：形狀簡單、量值穩定、耐磨性好、使用方便。除每塊可單獨作為特定的量值使用外，還可以組合成所需的各種不同尺寸使用。量塊的用途： 1、作為長度標準，傳遞尺寸量值； 2、用於檢定測量口齒的示值誤差； 3、作為標準件，用比較法測量工件尺寸，或用來校準、調整測量器具的零位； 4、用於直接測量零件尺寸； 5、用於精密工具機的調整和機械加工中精密劃線。
