重錘式液控蝶閥產品概述
HD7B41X重錘式液控蝶閥適用於介質為水的泵出口管路上,作為閉路並和止回閥,用來避免和減少管路系統中介質的倒流及產生過大的水錘,以保護管路系統。HD7B41X重錘式液控蝶閥靠液壓驅動開啟,靠重錘勢能關閉,啟閉靈活可靠。該閥安裝在泵後,可代替閘閥(蝶閥)和止回閥兩台閥門。且流阻係數僅為上述兩台閥門流阻係數的30%。因此,該類閥門為節能產品。關閉時,液控裝置分快關、慢關兩個階段:前60°為快關,後30°為慢關,根據工況不同,可調節快慢關時間和快、慢關切換角度,以防止發生較大水錘。
HD7B41X重錘式液控蝶閥還具有保壓功能:本蝶閥的液壓系統中設有蓄能器,蓄有壓力油,補充系統的泄漏,並可自動補壓。同時具有自動復位功能,當閥門開度降低(重錘下落)15°時,油泵啟動,自動復位。備用復位裝置,HD7B41X重錘式液控蝶閥開啟後,當液壓系統中出現微量的內漏蓄能器補充,壓力降至一定值時,繼電器發令補壓,為防止壓力繼電器失靈,設有行程開關復位裝置,即在本閥開啟位置有保壓和保位雙位保護功能。法蘭標準:GB/T 17241.6、GB/T 9113 ,GB 2555;試驗標準:GB/T 13927;結構長度標準:GB12221-89。
重錘式液控蝶閥主要零部件材料及技術參數
零件名稱 材料 公稱壓力
閥體、蝶板 灰鑄鐵、球墨鑄鐵、碳鋼 0.25~2.5MPa
密封圈 不鏽鋼 適用介質
NBR 水
閥軸 不鏽鋼 適用溫度
填料 NBR 0~80℃

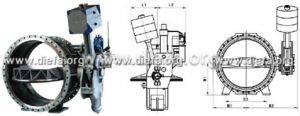

重錘式液控蝶閥主要連線尺寸
DN PN (MPa) L1 L2 B1 B2 B3 H1 Z-Фd
500 1.0 570 950 414 952 952 350 20-26
600 1.0 750 778 542 1017 1017 405 20-30
700 1.0 750 778 510 1215 1215 460 24-30
800 1.0 582 950 595 1165 1165 520 24-33
900 1.0 600 950 660 1530 1530 570 28-33
1000 1.0 681 966 740 1130 1130 625 28-36
1200 0.6 690 800 840 1760 1760 710 32-33
1.0 780 1236 880 1853 1853 735 32-39
1400 0.6 780 1236 977 1721 1721 820 36-36
1.0 780 1236 1158 1615 1615 820 36-42
1600 0.25 770 910 1075 2040 2040 920 40-36
0.6 780 1219 1113 1832 1832 920 40-36
1800 0.25 780 1219 1233 1805 1805 1070 44-39
0.6 780 1219 1233 1905 1905 1070 44-39
2000 0.25 897 905 1363 2285 2285 1170 48-42
0.6 900 956 1465 2285 2285 1170 48-42
2200 0.25 1030 1123 1631 2492 2492 1300 52-42
0.6 1130 1223 1631 2592 2592 1300 52-42
2400 0.25 1235 1365 1775 2585 2585 1355 56-42
0.6 1295 1395 1775 2600 2600 1355 56-42
