HD7Q41X全液控止回蝶閥HD7Q41X全液控止回蝶閥適用於介質為水的泵出口管路上，用來避免和減少管路系統中介質的倒流及產生過大的水錘，以保護管路系統，其功能是以一閥代兩閥（傳統的管線設計中以閘閥配止回閥或以普通蝶閥配止回閥）。其主要特點：
1、HD7Q41X型全液控止回蝶閥控制部分採用了全液控形式，以蓄能器取代了重錘式液控止回蝶閥的重錘部分，減小了能量損耗，傳動機構得到簡化，占據空間小，與一般型蝶閥相近。安裝方便，即可左、右臥式安裝，也可以立式安裝。
2、HD7Q41X型全液控止回蝶閥裝在泵後，可代替閘閥（蝶閥）和止回閥兩台閥門。且流阻係數小，大口徑蝶閥流阻係數只比閘閥略高。因此，該類閥門為節能產品。
3、HD7Q41X型全液控止回蝶閥關閉時，可以根據管道系統的特性或用戶要求調整快、慢關段的時間和切換角度，從而達到消除或減小水錘，保護系統的租用。
4、如所有行程開關都採用電感式接近開關，移除液壓站，防護等級可達IP67。
HD7Q41X全液控止回蝶閥主要技術參數
公稱通徑（mm） 1400-2400 1200-2400 500-2400 500-2400 500-1600
公稱壓力（MPa） 0.25 0.6 1.0 1.6 2.5
試驗壓力
（MPa） 強度試驗 0.375 0.9 1.5 2.4 3.75
密封試驗 0.275 0.66 1.1 1.76 2.75
適用介質 水
適用溫度（℃） ≤80℃
介質流速 3m/s
HD7Q41X全液控止回蝶閥主要零部件材料及執行標準
零件名稱 材料 製造標準 JB/T8527-97、GB/T12238-89
閥體 灰鑄鐵、球墨鑄鐵、碳素鋼 法蘭標準 GB/T17241.6-1998、GB2555-2556-81
蝶板 灰鑄鐵、球墨鑄鐵、鑄鋼 機構長度標準 GB/T12221-89
閥軸 不鏽鋼 檢驗標準 GB/T 13927-92
密封圈 不鏽鋼、NBR
填料 NBR

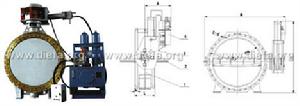

HD7Q41X全液控止回蝶閥主要連線尺寸
DN PN D D1 b L A B H
500 1.0 670 620 43 229 720 1650 1360
600 1.0 780 725 48 267 720 1730 1390
700 1.0 895 840 54 292 720 1800 1445
800 1.0 1015 950 58 318 720 1870 1485
900 1.0 1115 1050 61 330 720 2070 1865
1000 1.0 1230 1160 67 410 755 2165 1930
1200 1.0 1455 1380 65 470 905 2265 2030
1400 1.0 1675 1590 68 530 905 2665 2270
1200 0.6 1405 1340 65 470 755 2365 2025
1400 0.6 1630 1560 68 530 755 2665 2270
1600 0.6/0.25 1830 1760 68 600 905 2940 2380
1800 0.6/0.25 2045 1970 70 670 905 3325 2470
2000 0.25 2265 2180 54 760 905 3660 2370
2200 0.25 2475 2390 60 840 1123 4325 2940
2400 0.25 2685 2600 62 910 1123 4530 3000
