介紹

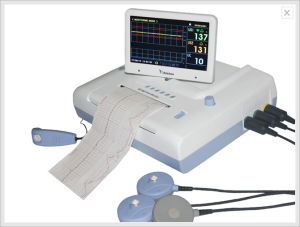

都卜勒胎兒監護儀，是對胎心率(FHR)提供連續的監護、顯示和記錄，並且對產前子宮機能(UA)測試和監護。本器械只能由經過培訓的醫護人員在醫院、臨床、診室和病人家中使用。
胎兒監護儀都卜勒胎兒儀主要是用來對胎心率(FHR)提供連續的監護、顯示和記錄，並且對產前子宮機能(UA)測試和監護。一般婦產醫院都提供胎兒監護,這些胎心儀採用的是超聲都卜勒技術,因此也稱為都卜勒胎兒監護儀儀 胎心監護目的：監查胎兒胎動是否異常，根據胎心狀況，做出相應的處理。
檢查時間：孕28周后 檢查對象：胎動異常/正常的孕婦 胎心監護胎兒心率受交感神經和副交感神經調節，通過信號描記瞬間的胎心變化所形成的監護圖形的曲線，可以了解胎動時、宮縮時胎心的反應，以推測宮內胎兒有無缺氧。 正常妊娠從懷孕第37周開始每周做一次胎心監護，如有合併症或併發症，可以從懷孕第28~30周開始做。應注意胎心音的節律性是否忽快忽慢等，正常胎心音120～160次/分，如果胎心音160次/分以上或持續100次/分都表示胎兒宮內缺氧，應及時治療。 胎心異常的表現及原因 胎兒正常的心率是在120次/分～160次/分之間，若胎心率持續10分鐘以上都分或>160分，表明胎心率是異常的。
目前胎心監護儀套用已較為普及，在胎心臨護時，發現有胎心圖形有異常，也常常用來表示胎心異常。胎心異常多數情況下是代表胎兒在宮內有缺氧，胎心異常的程度越嚴重，常意味胎兒缺氧也越重，但並非所有的胎心異常都是缺氧引起，除上述情況之外，孕婦本身的情況也影響胎心的變化，如孕婦發燒，胎心常常會超過160次/分，孕婦有甲狀腺功能亢進，她本身的心率很快，胎兒的心率也常常超過160次/分，如果孕婦服用某些藥物，如早產保胎時服用的舒喘寧，或用阿托平，都可引起母兒心率加快。
胎心率慢可能由於胎兒缺氧引起，但有時孕婦服用某些藥物，如心得安，藥物通過胎盤作用於胎兒，引起胎兒心率減慢。在有胎心率持續慢時，要注意檢查了解胎兒有無先天性心臟病的可能，此外，妊娠超過40周后，由於胎兒的神經系統的發育問題，胎心有時也可低於120次/分，因此在有胎心異常時，需仔細地分析情況，作出正確的判斷及處理，如確實有胎兒缺氧存在，應及早分娩。
用途
都卜勒胎兒監護儀是一台非侵入性測量的產前監護系統，它通過波形和圖表，顯示出母親腹部宮縮和胎兒心率，並且能夠將數據記錄在一個帶狀圖表記錄器上。該數據能夠對胎兒分娩期前的健康狀況的評估提供幫助(應激反應試驗)。本器械僅限於經過訓練的醫護人員在醫院、診所、診室和病人家中使用。
特性
監護的數據可按操作人員的要求連續或間斷的記錄在帶狀圖表記錄器上。記錄的信息包括圖表趨勢數據和監護儀的軟硬體狀況信息，時間和日期，病人編號，操作設定的改變，病人和臨床醫生事件標記。
詳細介紹
物理特性
尺寸– 9.6 cm高x 32.6 cm長x 27.6 cm寬
重量-約. 5.5 kg
安全
符合EN60601 - 1 ，EN60601 - 1 - 1 ，En60601 – 2
二類設備，雙重絕緣
可連續工作
BF類型套用部分
電源
| 內部： | 可充電鎳氫電池 監護儀使用過程中14小時充滿電 監護儀關閉狀態下14小時充滿電 | |
| 功耗: | 電池供電： | 最大6瓦 |
| 交流供電 | 最大10瓦 | |
環境
| 操作溫度： | 10°C 到40°C(50°F到104°F) |
| 儲藏溫度： | –20°C 到60°C (–4°F到140°F) |
| 相對濕度： | 20% 到90% 不含冷凝 |
| 海拔高度： | 0 -3048米（0 -10,000英尺） |
FHR監護儀
| 參數 | |
| 感測器表面I(SATA)： | < 10 mW/cm |
| 入射波尺寸： | 19.95 cm |
| 超音波頻率： | 0.985 MHz ±0.5% |
| 脈衝持續時間： | 97.65625微秒 |
| 脈衝重複頻率： | 3.2 kHz |
| BPM範圍： | 30-240 BPM |
| 精度： | ±2%範圍 |
| 漏電： | 264 V交流電源時感測器 <10 µA |
| 絕緣： | >4 kV RMS, BF型套用部分 |
分娩張力監護
| 參數 | |
| TOCO範圍: | 0-99 相對單位 |
| 解析度: | 1 |
| 精度: | ±1% 相對單位 |
| 漏電: | 264 V 交流電源時感測器<10 µA |
| 絕緣: | >4 kV RMS, BF型套用部分 |
心電圖紙
| 包裝類型： | Z型摺疊紙 |
| 包裝尺寸： | 150 mmx 90 mm x 15 mm |
| 包裝封口： | 沿紙張邊緣做封口標記 |
| 裝紙： | 打開記錄器紙盒，將紙滑入 |
| 紙張檢測: | 紙張輸出 |
| 未關閉紙盒 | |
走紙速度
正常: 1, 2, 和3 厘米/分鐘±1%
高速: 10 厘米/分鐘(僅在在趨勢模式)
紙張跟蹤精度: ±1% (不包括紙張精度)
產生變化
都卜勒效應：輻射的波長因為光源和觀測者的相對運動而產生變化。在運動的波源前面，波被壓縮，波長變得較短，頻率變得較高 (藍移 (blue shift))。在運動的波源後面，產生相反的效應。波長變得較長，頻率變得較低 (紅移 (red shift))。波源的速度越高，所產生的效應越大。根據光波紅 / 藍移的程度，可以計算出波源循著觀測方向運動的速度。恆星光譜線的位移顯示恆星循著觀測方向運動的速度。除非波源的速度非常接近光速，否則都卜勒位移的程度一般都很小。所有波動現象 (包括光波) 都存在都卜勒效應。
輻射效應
都卜勒效應：輻射的波長因為光源和觀測者的相對運動而產生變化。在運動的波源前面，波被壓縮，波長變得較短，頻率變得較高 (藍移 (blue shift))。在運動的波源後面，產生相反的效應。波長變得較長，頻率變得較低 (紅移 (red shift))。波源的速度越高，所產生的效應越大。
根據光波紅 / 藍移的程度，可以計算出波源循著觀測方向運動的速度。恆星光譜線的位移顯示恆星循著觀測方向運動的速度。除非波源的速度非常接近光速，否則都卜勒位移的程度一般都很小。所有波動現象 (包括光波) 都存在都卜勒效應。
