都卜勒胎心儀

都卜勒胎心儀

都卜勒胎心儀主要是用來做胎心監護的儀器,一般婦產醫院都提供胎心監護,這些胎心儀採用的是超聲都卜勒技術,因此也稱為都卜勒胎心儀胎心監護目的:監查胎兒胎動是否異常,根據胎心狀況,做出相應的處理。檢查時間:孕28周后檢查對象:胎動異常/正常的孕婦胎心監護胎兒心率受交感神經和副交感神經調節,通過信號描記瞬間的胎心變化所形成的監護圖形的曲線,可以了解胎動時、宮縮時胎心的反應,以推測宮內胎兒有無缺氧。 正常妊娠從懷孕第37周開始每周做一次胎心監護,如有合併症或併發症,可以從懷孕第28~30周開始做。應注意胎心音的節律性是否忽快忽慢等,正常胎心音120~160次/分,如果胎心音160次/分以上或持續100次/分都表示胎兒宮內缺氧,應及時治療。

基本信息

百科名片

胎心儀胎心儀

胎心儀主要是用來做胎心監護的電子儀器,一般婦產醫院都提供胎心監護。市面上比較常用的是都卜勒胎心儀,多採用的是超聲都卜勒技術,其超聲劑量要小。現在市面上多數胎心儀低於國家超聲功率差標準50%以上。

簡介

醫用都卜勒胎心儀醫用都卜勒胎心儀

超聲都卜勒胎心儀採用超聲非聚焦連續波都卜勒原理,由與母體腹部聲藕合的超聲換能器及電路部分組成,可監測和記錄胎兒心率、母體宮縮的功能,主要用於產婦孕後期、產前及產時對胎兒的監護。它屬於強檢項目。在檢定時,超聲換能器產生的超聲束直接對準胎兒,入射聲束的一部分到胎心運動表面,由於都卜勒效應,超音波頻率發生頻移,由接收換能器檢測,經信號處理可將與胎心有關的低頻信號中分離出來,加以放大,用於胎心檢測。超聲都卜勒胎心儀是行內公認準確度最高,使用範圍最廣的胎心監控方式與儀器。目前,可分為用於婦幼保健院及醫療系統的醫用都卜勒胎心儀和普通孕婦使用的家用都卜勒胎心儀。

BT-250超聲都卜勒胎心儀是由韓國BISTOS生產的國際知名品牌。韓國BISTOS是生物信號全面解決方案(Bio Signal Total Solution)的縮寫。長期專注於研究、發展、製造超聲和光學領域的醫療設備。高科技人機工程學設計1.高靈敏度的雙通道2MHz 7-晶體寬波束脈衝波超聲探頭,可以獲得更大的聚焦區,在更大的深度實現更加均勻的復蓋2.採用穩定可靠的全數字方式採集信號,可以及早發現妊娠初期的胎心率,一直到分娩,無論孕婦何種狀況,甚至肥胖,均可輕鬆檢測

胎語儀胎語儀

3.專利的高速微處理器,先進的實時自動校正胎心率處理技術,脈衝波自相關和過零檢測算法,為您提供精確檢測結果4.3.2英寸彩色大螢幕LCD液晶顯示,極大程度地方便您的觀察5.一鍵式操作---操作簡單,您所需要的功能只需一次按鍵即可實現,給您更多的時間進行床旁照顧6.採用防水探頭,可監測水下分娩7.獨特的探頭防滑設計和探頭保護裝置,讓您避免探頭損壞放心使用8.主動降噪,高保真音質,提供清晰洪亮的胎心音,音量大小可調9.寬範圍胎心率檢測10.堅固、時尚、輕便,內置隱藏式提手方便攜帶,重量僅為1.5千克11.充電安全---具備完善的充電電路控制、過溫控制和過流保護功能

12.內置可充電鎳氫電池組,連續工作長達5小時

胎心儀胎心儀

13.整機低功耗設計,獨特電源管理和自動切斷技術,可選自動關機時間,保護電池壽命

14.強大的專業品質讓您從容應對一目了然

15.標準配備事件標記功能,便於輕鬆註解胎動和其他臨床事件,讓您的工作更加專業

16.輕鬆切換:專業的多人次胎心記錄圖表顯示、清晰的胎心率曲線和超大直觀的數字顯示模式

17.胎心率信號動態顯示,信號質量提示,形象直觀

18.記憶體記憶功能,有長達4個小時的胎心數據保存時間,實時或者往復重放胎心率曲線

19.作為網路系統的獨立單元,升級通過藍牙或者電纜線連線組成中央站工作系統20.通過了美國FDA和歐盟的CE認證

使用方法

1、孕婦每天早、中、晚三次聽取胎兒心音,每次1-2分鐘,正常胎心率是每分鐘120-160跳,發現胎心異常時請記錄下胎音,以供醫生診。

2、使用時聽取器頭部須塗上耦合劑、水或食用油且必須直接貼於腹部皮膚(塗上耦合劑、水或食用油是因為超音波在空氣中極容易散失,其作用是擠出皮膚毛孔中的空氣,使探頭與皮膚緊密接觸)。

3、可通過電腦將胎心音錄取下來,留作紀念,回放聆聽或E-mail給遠方的親友,共同感受和分享胎兒生命的脈動,歡樂無限。

胎心異常的表現及原因

胎兒正常的心率是在120次/分~160次/分之間,若胎心率持續10分鐘以上都<120/分或>160分,表明胎心率是異常的。目前胎心監護儀套用已較為普及,在胎心臨護時,發現有胎心圖形有異常,也常常用來表示胎心異常。胎心異常多數情況下是代表胎兒在宮內有缺氧,胎心異常的程度越嚴重,常意味胎兒缺氧也越重,但並非所有的胎心異常都是缺氧引起,除上述情況之外,孕婦本身的情況也影響胎心的變化,如孕婦發燒,胎心常常會超過160次/分,孕婦有甲狀腺功能亢進,她本身的心率很快,胎兒的心率也常常超過160次/分,如果孕婦服用某些藥物,如早產保胎時服用的舒喘寧,或用阿托平,都可引起母兒心率加快。胎心率慢可能由於胎兒缺氧引起,但有時孕婦服用某些藥物,如心得安,藥物通過胎盤作用於胎兒,引起胎兒心率減慢。在有胎心率持續慢時,要注意檢查了解胎兒有無先天性心臟病的可能,此外,妊娠超過40周后,由於胎兒的神經系統的發育問題,胎心有時也可低於120次/分,因此在有胎心異常時,需仔細地分析情況,作出正確的判斷及處理,如確實有胎兒缺氧存在,應及早分娩。

都卜勒胎心儀種類

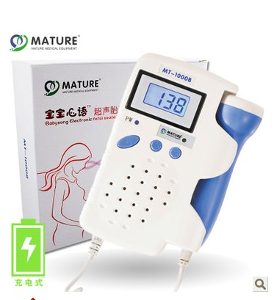

獨立探頭胎心儀-寶寶心語1000b胎心儀

都卜勒胎心儀都卜勒胎心儀

寶寶心語1000b胎心儀(充電式)

寶寶心語1000b胎心儀(充電式)是一種胎心率檢測用品,它是根據都卜勒原理從孕婦腹部獲取胎兒心臟運動信息。胎心率受交感神經和副交感神經調節,通過胎心率信號變化,可以了胎心的狀況和反應,以推測宮內胎兒有無缺氧。

同時,寶寶心語1000b胎心儀(充電式)有別於其他胎心儀的是:擁有所有胎心儀所沒有大探頭,有別於其他胎心儀的小探頭,寶寶心語1000b胎心儀(充電式)是大探頭,利於沒有經驗的準媽媽自己找到胎心,另外,寶寶心語1000b胎心儀是市面上唯一一款充電型胎心儀,不用更換電池,可以反覆充電使用。

一般購買渠道可以選擇醫療器械商店,活力寶寶網,天貓的昂生大藥房等。

Functions/功能

1.胎心率液晶顯示器顯示查看胎心率更方便,免去人工計算胎心率的麻煩

2.低電量顯示

3.胎兒心率信號質量顯示

4.內置揚聲器,可不用外接配件即可實現多人同時聆聽胎兒心音

Features/特點

1.內置背景光線

2.高靈敏度都卜勒探測器

3.分體式設計:主機和探頭分開設計,使尋找胎心位更為方便

4.人體工程學設計

5.外觀小巧漂亮,歐美時尚的流線型設計

6.高清晰度胎兒心率聲音,抗外界聲音干擾

7.使用簡便

8.低功率消耗

9.長時間連續監測(6小時)

超音波特徵

1.連續波都卜勒

2.聲輸出聲強: < 10mW/cm2 低超聲功率輸出——僅為美國FDA標準的1.38%!!!

3.超音波頻率: 2.5MHz

4.胎兒心率探測方式:自相關處理

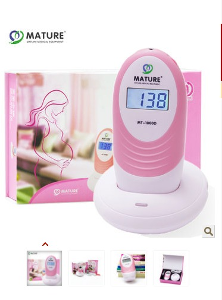

一體式胎心儀-寶寶心語1000d胎心儀

都卜勒胎心儀都卜勒胎心儀

寶寶心語1000d胎心儀(一體式)是一種胎心率檢測用品,它是根據都卜勒原理從孕婦腹部獲取胎兒心臟運動信息。胎心率受交感神經和副交感神經調節,通過胎心率信號變化,可以了胎心的狀況和反應,以推測宮內胎兒有無缺氧。

同時,寶寶心語1000b胎心儀(充電式)有別於其他胎心儀的是:擁有獨一無二的外放底座,胎心儀連線底座後即可外放聲音,可以全家一起分享,螢幕上更是自帶聲光報警系統,當胎心率異常時,自動報警,彩色螢幕可以自動顯示胎心率,擁有5秒即顯技術,可以5秒鐘顯示胎心率。

一般購買渠道可以選擇醫療器械商店,活力寶寶網,天貓的昂生大藥房等。

【產品特點】

1.安全0電磁輻射

2.特配優質立體聲耳機,音質清晰。

3.高精度LCD液晶螢幕顯示胎心率值和胎心音異常報警指示。

4.採用9v環保電池供電,可連續工作8小時以上。

5.獨特的雙耳機插孔配置,方便準爸爸、準媽媽共同聆聽寶寶胎心音,耳機收聽查找胎心更容易。獨特底座設計,可以直接外放聲音。

6.具有音頻輸出功能,在監聽胎心音的同時可以接駁到電腦等錄音設備,把寶寶的胎心音錄下來刻錄成光碟作為寶寶長的紀念。

7.家用型產品,探頭和主機為一體式/分體設計,輕便、靈巧、美觀時尚。

【適合人群】16周以上孕婦

【探頭輸出功率】≤5mW/cm2,臨床實測只有1.58mW/cm2,遠低於國際標準上限,安全可靠!

【胎心率測量及顯示範圍】50~210次/min

【胎心率測量顯示誤差】≤2次/min

【胎心率測量精度】1bpm

【空間峰值時間峰值聲壓】<0.1MPa

【峰值負聲壓(P_)】<1MPa

【輸出聲波聲強(Iob)】<20mW/cm2

【空間峰值時間平均導出聲強(Ispta)】<100mW/cm2

【運輸和存儲環境】溫度:-40 ℃ ~ + 55 ℃

濕度:≤ 90%

大氣壓力:50 kPa ~ l06 kPa

無腐蝕性氣體通風良好的室內

愛孕胎心儀

【產品商標】愛孕

【產品名稱】通用名稱:愛孕都卜勒胎心監護儀L6T

【製造商】深圳市萊康寧科技有限公司

【產品註冊號】粵食藥監械(準)字2011第2210060號

【產品標準號】YZB/粵0011-2011

【專利號】ZL200920308034.1 ZL201120330032.X

【工作模式】脈衝超聲都卜勒

【規格型號】單色數字款和彩色曲線款

愛孕胎心儀愛孕胎心儀

主要特點

- 高解析度彩色螢幕,胎心率自動計算、數字顯示

- 曲線顯示(曲線型)

- 胎心率信號動態顯示,信號質量提示,形象直觀

- 高靈敏度超聲探頭,可以獲得更大的聚焦區,在更大的深度實現更加均勻的復蓋

- 無論孕婦何種狀況,甚至肥胖,均可輕鬆檢測

- 內置高保真揚聲器播放胎心音

- 主動降噪,胎心音洪亮清晰,音量大小可調

- 整機低功耗設計,獨特電源管理和自動切斷技術,可選自動關機時間,保護電池壽命

- 智慧型10秒測量體溫,更加適合嬰幼兒使用(選配)

Functions/功能

1.胎心率液晶顯示器顯示查看胎心率更方便,免去人工計算胎心率的麻煩

2.低電池顯示

3.胎兒心率信號質量顯示

4.內置揚聲器,可不用外接配件即可實現多人同時聆聽胎兒心音

5.高檔智慧型10秒測量體溫,更加適合嬰幼兒使用(選配)

Features/特點

1.內置背景光線

2.高靈敏度都卜勒探測器

3.分體式設計:主機和探頭分開設計,使尋找胎心位更為方便

4.人體工程學設計

5.外觀小巧漂亮,流線型設計

6.高清晰度胎兒心率聲音,抗外界聲音干擾

7.使用簡便

8.低功率消耗

9.長時間連續監測(6小時)

物理特性

【工作頻率】2.0Mhz±5%

【IOB/輸出波束聲強】< 5mW/c㎡

【P/峰值負聲壓】< 0.35MPa

【測量範圍】50~210BPM(次/分鐘)

【解析度】1BPM

【準確度】±1BPM

【有效超聲發射/接收面積】314m㎡±10%

【喇叭功率】1W

*【體溫測量範圍】32~42℃

*【精度】±0.1℃ *【準確度】±0.2℃

*【體溫測定時間】10秒

註:帶*號為可增選配置,默認為無

【防水類型】除探頭面外都不防水,不可浸濕

【電源】兩節5號AA型鋅錳乾電池或鎳氫電池

【外形尺寸】138(長)×96(寬)×32(高)mm

【工作重量】150g±20g

如何選擇家用胎心儀

原則1必須有醫療許可證

醫療註冊證醫療註冊證

胎心儀屬於醫療器械,為了保證其安全性,必須有國家的醫療許可證,並且可以在相關國家網站查詢。沒有醫療許可證就等同於食品沒有QS認證,是沒有經過國家檢驗認證的,是堅決不允許銷售的。

獨立探頭帶液晶獨立探頭帶液晶

探頭就是用來尋找寶寶,在孕婦腹部移動的部件。獨立探頭就是主機和探頭是分離的,通過連線線連線。醫院使用的都是獨立探頭的,一是因為這種設計可以減少信號衰減能更加清晰的接收信號;再一個是因為操作的時候主機不用隨著尋找胎心位置而到處移動,方便使用;最重要的一個原因是可以使主機遠離孕婦,保證其更加安全。一體探頭就是主機和探頭是一體的,探頭一般位於主機的底部或者背面,目前醫院都不會使用這種技術的產品。

曲線型曲線型
曲線曲線

目前的胎心儀技術通過檢測到的胎心震動頻率通過精確算法以毫秒或秒位單位進行自動計算,並通過液晶螢幕顯示出數值。只要找準胎心位置,那么即可精確的計算數值。使用方便。自己數數的在成本、技術含量以及使用便捷上存在較大的差距,因此不推薦使用。另外一些高檔胎心儀除了具備自動計數以外還具有曲線監護功能,可以將胎兒的心率狀況通過曲線形式展現在胎心儀螢幕上,並可根據對應的分析軟體得出胎兒狀態評分,對醫用有極其重要的判斷依據。因此孕婦一般在生產前都會有一次以上的專業曲線監護測試,對分娩時的策略也具有參考意義,此類胎心儀價。

安全0輻射帶喇叭安全0輻射帶喇叭

帶聲音外放的在使用上更加方便,更加安全,也可以使多人分享。同樣是成本和安全性所限,不推薦使用只具有耳機而無外放的產品。

總結:胎心儀屬於精密高檔高技術的儀器,更是安全性要求很高的產品。應當以醫院產品為標準儘量選擇更加安全更加便捷的可靠產品。不能一味追求便宜而忽視了產品自身。

安全指南

儀器為內部電源設備,電擊防護類為B型套用部分。

B型套用部分表示對電擊有特定防護的程度。B型保護表示病人連線應符合IEC 6060l-l對允許漏電流和電介質強度的規定。儀器符合GB/T14710-1993中氣候環境Ⅱ組,機械環境Ⅱ組的規定。

為避免可能受到的傷害,請在操作儀器時一定要遵守如下使用安全說明。

1、儀器內部是精密電子線路,請勿擅自打開。

2、儀器必須由經過授權的合格工程師維修。

3、如果儀器長時間不用,請務必及時取出電池;廢舊的電池根據當地的環保要求處理。

4、胎心儀的設計為可連續工作型,是普通設備,注意避免被濺濕。

5、不要在有可燃性氣體例如有麻醉劑的地方使用,會有爆炸的危險。

6、請勿將電池丟至火中,以免引起爆炸。

7、在使用電池時切勿短路或正負極裝反。

8、電池必須貯存在陰涼、乾燥的環境下。

9、電磁干擾——確保儀器的使用環境不受較強的電磁干擾源,例如無線發報機或行動電話等的干擾。

10、儀器禁止碰撞以免損壞。

11、儀器在使用時要遠離高頻手術設備。

12、儀器要遠離鋒利刀具。

13、儀器正常使用壽命為5年,正確的維護和使用可延長儀器的使用壽命。

14、儀器在有效的生命期後,應返回給製造商循環利用或按當地規定進行處理。
