選礦流程，英文mineral proeessing flowsheet，選礦工藝的作業組配和作業程式。根據入選礦石的性質和礦物組成的

選礦流程

不同，選礦廠進行選礦作業的組配也不同；不同礦石採用不同的選礦流程；不同產地的同類礦石的選礦流程也有差異。適宜的選礦流程須根據選礦試臉來確定，並繪製成選礦流程圖。
選礦流程主要包括破碎、篩分流程，磨礦、分級流程，分選流程和脫水流程等。破碎、篩分流程在選礦廠，破碎和篩分作業是磨礦前的準備作業，在碎石廠和冶金輔助原料破碎廠則是主要作業。
破碎作業和篩分作業組成破碎段，所有破碎段(有時還包括洗礦等作業)的總和構成破碎、篩分流程。常用的破碎、篩分流程有兩段開路流程，兩段閉 路流程，三段開路流程和三段閉路流程。當礦石較硬， 要求破碎比大時，採用三段破碎流程。與自磨工藝配套時常採用一段破碎。在破碎流程中有時引入預選作業。
磨礦、分級流程磨礦作業與分級作業組成磨礦段，根據分選作業的要求，磨礦、分級流程按磨礦段數分為一段、兩段和多段閉路流程。
分選流程由各種分選方法，如浮選、重選、破選、重選-浮選、磁選-浮選等構成，它包括分選段(由一個磨礦作業及其隨後的分選作業組成一個分選段)、分選循環(分選出一個或者幾個產品的分選作業組)以及各分選段的精選、掃選及中礦處理等。在處理一些難選物料如難選中礦、有色金屬氧化礦和金銀礦石等時，還採用選-冶聯合流程。脫水流程大多數選礦過程均使用大量的水，必須脫去產品礦漿中的水分，而得到最終精礦。選礦產品脫水的方法有濃縮、過濾和乾燥。重選法和磁選法產出的一部分粗粒產品可採用沉澱池、脫水篩、脫水倉等進行濃縮或過濾的一段脫水流程。浮選法產出的細粒產品，常採用濃縮一過濾或濃縮-過濾-乾燥等兩段或多段脫水流程。在選礦的不同階段，有時為後續作業準備給礦，也進行局部脫水。尾礦的脫水一般採用濃縮一段脫水流程，回水返回選礦廠使用。
選礦流程圖按選礦作業順序，用符號、圖形、數字和文字表示選礦過程以及各作業間相互聯繫的示意圖。選礦

選礦流程

流程圖按國家或行業有關製圖標準或習慣進行繪製，可以是線流程圖、方框流程圖或形象流程圖等。

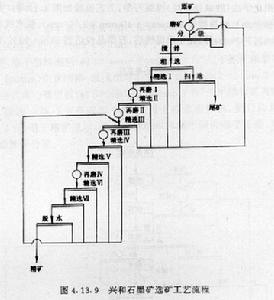

線流程圖在中國使用最廣泛。圖中常以圓圈代表破碎、磨礦作業，作業名稱標註在圓圈一側；以雙橫線表示篩分、分級、分選及其他作業，作業名稱及有關參數標註在橫線上方及下方，有時還標上使用設備的名稱、規格及選礦藥荊添加點和用量。用羅馬數字及阿拉伯數字分別標註作業和產物的順序。
方框流程圖在歐美國家使用較多，圖中以方框表示作業，方框中註明作業名稱或設備名稱。所有產物用阿拉伯數字順序編號。

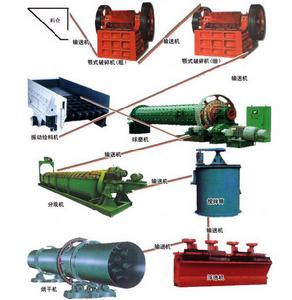

形象流程圖是用簡明的選礦設備圖形表示各個不同的作業，作業產物用阿拉伯數字順序編號。
在選礦流程圖中，將分選指標(品位、產率、回收率、產量和濃度等)標在相關產物和作業處，按圖中的標註內容又可分選礦原則流程圖、數量流程圖、質量流程圖、數一質重流程圖和礦漿流程圖；還有以礦物含量及回收率表達的工藝礦物質一數量流程圖，是進行選礦流程結構分析的有用工具。
