遙控浮球閥是靠鏇轉閥芯來使閥門暢通或閉塞。球閥開關輕便,體積小,可以做成很大口徑,密封可靠,結構 簡單,維修方便,密封面與球面常在閉合狀態,不易被介質沖蝕,在各行業得到廣泛的套用。

基本內容

遙控浮球閥和法蘭閘閥是同屬一個類型的閥門,區別在它的關閉件是個球體,球體繞閥體中心線作鏇轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。二片式球閥,三片式球閥,是近年來被廣泛採用的一種新型閥門,本類閥門在管道中一般應當水平安裝。

一,遙控浮球閥具有以下優點:

1. 流體阻力小,其阻力係數與同長度的管段相等。

遙控浮球閥遙控浮球閥

2. 結構簡單、體積小、重量輕。

3. 緊密可靠,目前球閥的密封面材料廣泛使用塑膠、密封性好,在真空系統中也已廣泛使用。

4. 操作方便,開閉迅速,從全開到全關只要鏇轉90°,便於遠距離的控制。

5. 維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。

6. 在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。

7. 適用範圍廣,通徑從小到幾毫米,大到幾米,從高真空至高壓力都可套用。

遙控浮球閥按其通道位置可分為直通式,三通式和直角式。後兩種球閥用於分配介質與改變介質的流向。三片式球閥安裝與維護應注意以下事項:

1.要留有閥柄鏇轉的位置。

2. 不能用作節流。

3帶傳動機構的球閥應直立安裝。

二,遙控浮球閥的工作原理是靠鏇轉閥戀來使閥門暢通或閉塞。球閥開關輕便,體積小,可以做成很大口徑,密封可靠,結構 簡單,維修方便,密封面與球面常在閉合狀態,不易被介質沖蝕,在各行業得到廣泛的套用。

三,遙控浮球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是近年來被廣泛採用的一種新型閥門,它具有以下優點:

1. 流體阻力小,其阻力係數與同長度的管段相等。

2. 結構簡單、體積小、重量輕。

3. 緊密可靠,目前球閥的密封面材料廣泛使用塑膠、密封性好,在真空系統中也已廣泛使用。

4. 操作方便,開閉迅速,從全開到全關只要鏇轉90°,便於遠距離的控制。

5. 維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。

6. 在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。

7. 適用範圍廣,通徑從小到幾毫米,大到幾米,從高真空至高壓力都可套用。 球鏇轉90度時,在進、出口處應全部呈現球面,從而截斷流動。

遙控浮球閥,高平檯球閥是一種比較新型的球閥類別,它有著自身結構所獨有的一些優越性,如開關無摩擦,密封不易磨損,啟閉力矩小。這樣可減小所配執行器的規格。配以多迴轉電動執行機構,可實現對介質的調節和嚴密切斷。廣泛適用於[wiki]石油[/wiki]、[wiki]化工[/wiki]、城市給排水等要求嚴格切斷的工況。

四,它的工作原理如下:

A、開啟過程

1在關閉位置,球體受閥桿的[wiki]機械[/wiki]施壓作用,緊壓在閥座上。

2當逆時針轉動手輪時,閥桿則反向運動,其底部角形平面使球體脫開閥座。

3閥桿繼續提升,並與閥桿螺鏇槽內的導銷相互作用,使球體開始無摩擦地鏇轉。

4直至到全開位置,閥桿提升到極限位置,球體鏇轉到全開位置。

B、關閉過程

1關閉時,順時針鏇轉手輪,閥桿開始下降並使球體離開閥座開始鏇轉。

2繼續鏇轉手輪,閥桿受到嵌於其上螺鏇槽內的導銷的作用,使閥桿和球體同時鏇轉90°。

3 快要關閉時,球體已在與閥座無接觸的情況下鏇轉了90°。

4手輪轉動的最後幾圈,閥桿底部的角形平面機械地楔向壓迫球體,使其緊密地壓在閥座上,達到完全密封。

五,遙控浮球閥的結構特點:

1、 啟閉無摩擦。這一功能完全解決了傳統[wiki]閥門[/wiki]因密封面之間相互摩擦而影響密封的問題。

2、 上裝式結構。對裝在管道上的閥門可直接線上檢查與維修,能有效減少裝置停車,降低成本。

3、 單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。

4、 低扭矩設計。特殊結構設計的閥桿,只需配一個小手把閥門就能輕鬆啟閉。

5、 楔形密封結構。閥門是靠閥桿提供的機械力,將球楔壓到閥座上而密封,使閥門的密封性不受管線壓差變化的影響,在各種工況下密封性能都有可靠保證。

6、 密封面的自清潔結構。當球體傾離閥座時,管線中的流體沿球體密封面成360°均勻通過,不僅消除了高速流體對閥座局部的沖刷,也沖走了密封面上的聚積物,達到自清潔的目的。

100X遙控浮球閥能有效的控制水塔或水箱液面,適合時切斷或打開閥芯輸入水流或阻止水流外泄,液位控制準確,水位不受壓力波動干擾,開閉緊密不漏水,浮球靈活,維護保養簡單。適用於高層建築中的水箱,水池,水塔的自動供水系統

安裝注意事項

遙控浮球閥結構比較簡單,維修時相對比較方便,密封面與球面常在閉合狀態,不易被介質沖蝕,易於操作和維修。主要用於水箱,水上專用。商用電熱開水器、熱泵、空調冷卻塔、儲水塔、儲水箱等,但是在安裝的時候要注意幾個事項如下:

1、取掉遙控浮球閥法蘭端兩邊的保護蓋,在閥完全打開的狀態下進行沖洗清潔。

2、安裝點附近的管道不可有低垂或者承受外力的現象,可以用管道支架或者支撐物來消除管線的偏離。

3、安裝遙控浮球閥前應按規定的信號(電動或氣動)進行整機測試(防止因運輸產生振動影響使用性能),合格後方可上線安裝(接線按電動執行機構線路圖)。

4、遙控浮球閥應安裝在管道的水平方向或垂直方向。

5、準備與管道連線前,須沖洗和清除乾淨管道中殘存的雜質(這些物質可能會損壞閥座和球)。

6、與管道連線後,請用規定的扭矩交叉鎖緊法蘭連線螺栓。

7、在遙控浮球閥安裝期間,請不要用閥的執行機構部分作為起重的吊裝點,以避免損壞執行機構及附屬檔案。

技術參數

主要技術參數

型號
公稱壓力
﹝MPa﹞
試驗壓力﹝MPa﹞
適用溫度
適用介質
殼體 密封
遙控浮球閥 1.0 1.5 1.1 ≤80℃ 水,油品,污水,海水
1.6 2.4 1.76

主要零件材料

材料
閥體 HT200,QT450
閥瓣 HT200,QT450
閥蓋 QT450,HT200
閥桿 2Cr13
隔膜 腈綸,簾線襯丁晴膠

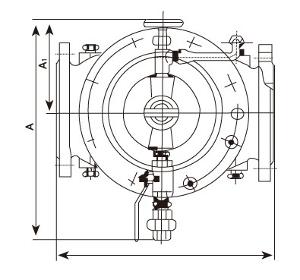

結構圖

遙控浮球閥遙控浮球閥
