簡介

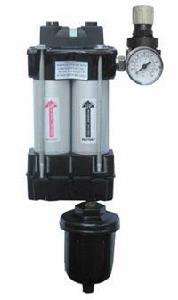

組合式過濾減壓閥可根據輸出壓力精度的要求選配高精度的精密減壓閥;在使用過程中,壓縮空氣經過兩級三段式過濾器去除壓縮空氣中的油、水、塵等雜質後,大大提高了減壓閥膜片的使用壽命和調節壓力的精密度;由於過濾元件使用壽命較長,在維護上可單獨對過濾元件、減壓元件進行修復,無需整體更換,大大節約成本。
特點
出口壓力附加平衡提升閥提供了快速回響
具有精確的壓力調節,適用於最佳壓力控制。
整體控制活塞,有唇形密封,壽命長。
全流量壓力表氣口。
帶防護罩的按壓鎖定式調節旋鈕。
結構緊湊,維護方便
規格
型號 | 處理流量 m³/min | 連線口徑 NPT | 重量 Kg |
NT-105FR | 1.4 | 1/4" | 2.1 |
NT-106FR | 1.4 | 3/8" | 2.1 |
NT-107FR | 1.4 | 1/2" | 2.1 |
NT-110FR | 2.2 | 1/2" | 3.3 |
NT-111FR | 2.2 | 3/4" | 3.3 |
規格型號
口 徑 | NT-27R 11AC | NT-27R 12AC | NT-27R 13AC |
1/8" | 1/4" | 3/8" | |
工作壓力 | 0.5~8.5(bar) | ||
工作溫度 | 0~ 60℃ | ||
材 料 | 殼體:鋁合金 | 閥芯:黃銅 | |
介 質 | 壓縮空氣 |
工作原理
順時針旋轉調節螺絲,調節彈簧受力並向下壓膜片,於此相連的閥芯和底盤向下移動,這時閥芯底盤上方形成通路,氣源壓力通過出口輸出。
當出口壓力上升到設定壓力大小時,通過出口壓力感應孔傳達到膜片底部,和彈簧壓力保持平衡,並維持設定壓力。
當出口壓力大於設定壓力,通過出口壓力感應孔傳達到膜片底部,膜片和底盤間的孔開啟,出口壓力通過這個孔傳達到彈簧室 內並向大氣排出,維持設定壓力。
技術參數
1、最大工作壓力∶1.0Mpa
2、工作溫度∶0-50℃
3、壓力調節範圍∶0.05–1.0MPa
4、分水效率不低於80℅
5、流量
接管螺紋W | G1/8″ | G1/4 | G3/8″ | G1/2 | G3/″ | G1 | |
通徑mm | 397-06 | 397-08 | 397-10 | 397-15 | 397-20 | 397-25 | |
輸入壓力P1 (MPa) | 輸出壓力P2 (MPa) | 當壓降△P=0.1MPa,過濾度為50-75um時,流量m3/h(L/min) | |||||
1.0 | 0.1 | 15 | (250) | 37 | (615) | 80 | (1330) |
1.0 | 0.25 | 25 | (415) | 75 | (1250) | 110 | (1830) |
1.0 | 0.4 | 30 | (500) | 88 | (1465) | 135 | (2250) |
1.0 | 0.6 | 35 | (580) | 100 | (1665) | 160 | (2665) |
