簡介

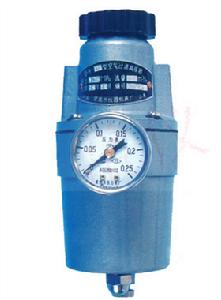

QFH空氣過濾減壓閥（又稱：QFH空氣過濾減壓器）是氣動薄膜調節閥組合單元的一種輔助裝置，經輸入0.3～1.0MPa壓縮空氣後，可向氣動遙控板和閥門定位器提供 0.14 ±10%MPa的潔淨氣源。
結構
QFH空氣過濾減壓閥結構：
1.主要由調節螺絲
2、給定彈簧
3、膜片
4、球閥
5、濾芯
6、閥桿
7、和排水螺絲7等組成。
工作原理
QFH空氣過濾減壓閥工作原理：當輸入0.3～1.0MPa壓縮空氣後，進入過濾氣室
（A）進行除水、油、塵處理。由於給定彈簧的彈力將球閥推開，從而氣壓經球閥流人輸出管道，並通過小孔進入反饋氣室
（B），此時氣壓作用在膜片上的力與給定彈簧力達到平衡。但由於輸出壓力受外界使用的干擾，就出現輸出壓力高或低於給定值。如輸出壓力低於給定值，則膜片上力與給定彈簧力失去平衡，膜向下位移，使球閥打開進行氣壓補償。如輸出壓力高於給定值，膜片向上位移，此時閥桿和膜片芯離開，氣壓由小孔排至大氣，以至達到新的平衡為止。因而，輸出壓力一直能定在所需要的給定值上。氣動閥組合單元控制氣源為0.14MPa。
維護與檢修
QFH空氣過濾減壓閥維護與檢修:
1、壓力調整：輸出壓力與給定壓力不一致時，可作調整，起開頂端堵帽，輸入0.3～1.0MPa壓縮空氣，擰動調節螺絲即可改變輸出壓力，順時針調節輸出壓力升高，反時針調節則壓力降低，調節時機輸出壓力表在0.14MPa時即可，蓋上堵帽。
2、排污放水：表殼底部有一個滾花螺絲，作排污放水用，每年至少排放一次。
3、過濾芯清洗：每年至少清洗一次，清洗時須將減壓閥從管道上拆下進行，用汽油或四氯化碳清洗，洗後用壓縮空氣反衝吹淨，濾芯可重新裝入使用。
4、QFH型空氣過濾減壓器是氣動儀表輔助單元，它將來自空壓機的氣源進行過濾淨化，並能調至所需的壓力值進行穩壓，為各類氣動儀表提供氣源。結構原理空氣過濾減壓器按力平衡原理設計而成，由手輪、給定彈簧、罩、膜片組件、軀殼、球閥、過濾元件和外殼等組成。當氣源輸入空氣過濾減壓器，首先經過濾氣室，對氣源進行淨化。調正壓力是通過調節手輪推動壓縮彈簧產生推力，而後打開球閥，直至輸出壓力達到給定值。穩壓是因輸出壓力通過反饋孔進入反饋氣室產生一個向上的推力，與給定彈簧的壓力比較，當達到平衡狀態時，輸出壓力即可穩定。
