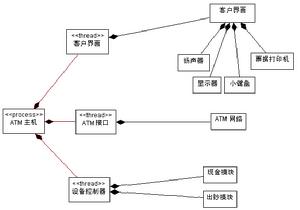

進程視圖(Process View)是為了便於理解系統的進程組織,在“分析設計”工作流程中使用了名為進程視圖的構架視圖。系統只有一個進程視圖,它以圖形方式說明了系統中進程的詳細組織結構,其中包括類和子系統到進程和執行緒的映射。進程視圖在每次疊代過程中都會加以改進。
進程視圖表示了系統的進程組織。
另外還有四個視圖,即用例視圖(在“需求”工作流程中處理)、邏輯視圖、部署視圖和實施視圖;後面三個視圖在“分析設計”和“實施”工作流程中進行處理。
構架視圖記錄在軟體構架文檔中。你可以添加其他視圖,如安全視圖,來表達軟體構架的其他特定方面。
所以,構架視圖在本質上可以看成是所建模型的抽象或簡化,它們通過捨棄具體細節來突出重要的特徵。系統開發過程中,構架是提高所建模型質量的重要手段。
