基本介紹

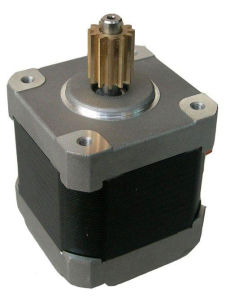

步進電機步進電機步進電機是一種感應電機，它的工作原理是利用電子電路，將直流電變成分時供電的，多相時序控制電流，用這種電流為步進電機供電，步進電機才能正常工作，驅動器就是為步進電機分時供電的，多相時序控制器。
雖然步進電機已被廣泛地套用，但步進電機並不能像普通的直流電機，交流電機在常規下使用。它必須由雙環形脈衝信號、功率驅動電路等組成控制系統方可使用。因此用好步進電機卻非易事，它涉及到機械、電機、電子及計算機等許多專業知識。
步進電機作為執行元件，是機電一體化的關鍵產品之一,廣泛套用在各種自動化控制系統中。隨著微電子和計算機技術的發展，步進電機的需求量與日俱增，在各個國民經濟領域都有套用。
步進電機是一種將電脈衝轉化為角位移的執行機構。通俗一點講：當步進驅動器接收到一個脈衝信號，它就驅動步進電機按設定的方向轉動一個固定的角度（即步進角）。可以通過控制脈衝個數來控制角位移量，從而達到準確定位的目的；同時可以通過控制脈衝頻率來控制電機轉動的速度和加速度，從而達到調速的目的。
主要分類
步進電機在構造上有三種主要類型：
反應式（VariableReluctance，VR）、永磁式（PermanentMagnet,PM）和混合式（HybridStepping,HS）。
反應式：定子上有繞組、轉子由軟磁材料組成。結構簡單、成本低、步距角小，可達1.2°、但動態性能差、效率低、發熱大，可靠性難保證。
永磁式：永磁式步進電機的轉子用永磁材料製成，轉子的極數與定子的極數相同。其特點是動態性能好、輸出力矩大，但這種電機精度差，步矩角大（一般為7.5°或15°）。
混合式：混合式步進電機綜合了反應式和永磁式的優點，其定子上有多相繞組、轉子上採用永磁材料，轉子和定子上均有多個小齒以提高步矩精度。其特點是輸出力矩大、動態性能好，步距角小，但結構複雜、成本相對較高。
按定子上繞組來分，共有二相、三相和五相等系列。最受歡迎的是兩相混合式步進電機，約占97%以上的市場份額，其原因是性價比高，配上細分驅動器後效果良好。該種電機的基本步距角為1.8°/步，配上半步驅動器後，步距角減少為0.9°，配上細分驅動器後其步距角可細分達256倍（0.007°/微步）。由於摩擦力和製造精度等原因，實際控制精度略低。同一步進電機可配不同細分的驅動器以改變精度和效果。
選擇方法
判斷需多大力矩：靜扭矩是選擇步進電機的主要參數之一。負載大時，需採用大力矩電機。力矩指標大時，電機外形也大。
判斷電機運轉速度：轉速要求高時，應選相電流較大、電感較小的電機，以增加功率輸入。且在選擇驅動器時採用較高供電電壓。
選擇電機的安裝規格：如57、86、110等，主要與力矩要求有關。
確定定位精度和振動方面的要求情況：判斷是否需細分，需多少細分。
根據電機的電流、細分和供電電壓選擇驅動器。
基本原理
工作原理
通常電機的轉子為永磁體，當電流流過定子繞組時，定子繞組產生一矢量磁場。該磁場會帶動轉子旋轉一角度，使得轉子的一對磁場方向與定子的磁場方向一致。當
定子的矢量磁場旋轉一個角度。轉子也隨著該磁場轉一個角度。每輸入一個電脈衝，電動機轉動一個角度前進一步。它輸出的角位移與輸入的脈衝數成正比、轉速與
脈衝頻率成正比。改變繞組通電的順序，電機就會反轉。所以可用控制脈衝數量、頻率及電動機各相繞組的通電順序來控制步進電機的轉動。
發熱原理
通常見到的各類電機，內部都是有鐵芯和繞組線圈的。繞組有電阻，通電會產生損耗，損耗大小與電阻和電流的平方成正比，這就是我們常說的銅損，如果電流不是
標準的直流或正弦波，還會產生諧波損耗；鐵心有磁滯渦流效應，在交變磁場中也會產生損耗，其大小與材料，電流，頻率，電壓有關，這叫鐵損。銅損和鐵損都會
以發熱的形式表現出來，從而影響電機的效率。步進電機一般追求定位精度和力矩輸出，效率比較低，電流一般比較大，且諧波成分高，電流交變的頻率也隨轉速而
變化，因而步進電機普遍存在發熱情況，且情況比一般交流電機嚴重。
