玻璃鋼冷卻塔

玻璃鋼冷卻塔

玻璃鋼冷卻塔,廣泛套用於國民經濟各部門,對空調、製冷、空壓站、加熱爐及冷凝工藝等冷卻水循環系統尤為適宜。玻璃鋼冷卻塔耐腐蝕、強度高、重量輕、體積小、占地少、美觀耐用,並且運輸、安裝和維修都較方便。基本原理是:乾燥(低焓值)的空氣經過風機的抽動後,自進風網處進入冷卻塔內;飽和蒸汽分壓力大的高溫水分子向壓力低的空氣流動,濕熱(高焓值)的水自播水系統灑入塔內。當水滴和空氣接觸時,一方面由於空氣與不的直接傳熱,另一方面由於水蒸汽表面和空氣之間存在壓力差,在壓力的作用下產生蒸發現象,帶到目前為走蒸發潛熱,將水中的熱量帶走即蒸發傳熱,從而達到降溫之目的。

基本信息

簡介

玻璃鋼冷卻塔cooling tower玻璃鋼維護結構的冷卻塔工業中,使熱水冷卻的一種設備。水被輸送到塔內,使水和空氣之間進行熱交換,或熱、質交換,以達到降低水溫的目的。

工作原理

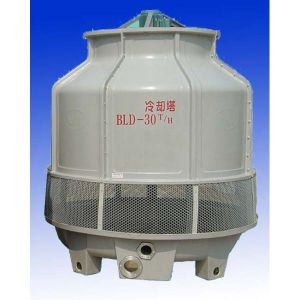

(圖)玻璃鋼冷卻塔玻璃鋼冷卻塔
冷卻塔是利用水和空氣的接觸,通過蒸發作用來散去工業上或製冷空調中產生的廢熱的一種設備。

基本原理是:乾燥(低焓值)的空氣經過風機的抽動後,自進風網處進入冷卻塔內;飽和蒸汽分壓力大的高溫水分子向壓力低的空氣流動,濕熱(高焓值)的水自播水系統灑入塔內。當水滴和空氣接觸時,一方面由於空氣與不的直接傳熱,另一方面由於水蒸汽表面和空氣之間存在壓力差,在壓力的作用下產生蒸發現象,帶到目前為走蒸發潛熱,將水中的熱量帶走即蒸發傳熱,從而達到降溫之目的。

冷卻塔的工作過程圓形逆流式冷卻塔的工作過程為例:熱水自主機房通過水泵以一定的壓力經過管道、橫喉、曲喉、中心喉將循環水壓至冷卻塔的播水系統內,通過播水管上的小孔將水均勻地播灑在填料上面;乾燥的低晗值的空氣在風機的作用下由底部入風網進入塔內,熱水流經填料表面時形成水膜和空氣進行熱交換,高濕度高晗值的熱風從頂部抽出,冷卻水滴入底盆內,經出水管流入主機。一般情況下,進入塔內的空氣、是乾燥低濕球溫度的空氣,水和空氣之間明顯存在著水分子的濃度差和動能壓力差,當風機運行時,在塔內靜壓的作用下,水分子不斷地向空氣中蒸發,成為水蒸氣分子,剩餘的水分子的平均動能便會降低,從而使循環水的溫度下降。從以上分析可以看出,蒸發降溫與空氣的溫度(通常說的幹球溫度)低於或高於水溫無關,只要水分子能不斷地向空氣中蒸發,水溫就會降低。但是,水向空氣中的蒸發不會無休止地進行下去。當與水接觸的空氣不飽和時,水分子不斷地向空氣中蒸發,但當水氣接觸面上的空氣達到飽和時,水分子就蒸發不出去,而是處於一種動平衡狀態。蒸發出去的水分子數量等於從空氣中返回到水中的水分子的數量,水溫保持不變。由此可以看出,與水接觸的空氣越乾燥,蒸發就越容易進行,水溫就容易降低。

分類

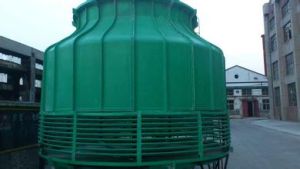

玻璃鋼冷卻塔玻璃鋼冷卻塔
一、按通風方式分有自然通風冷卻塔、機械通風冷卻塔、混合通風冷卻塔。

二、按熱水和空氣的接觸方式分有濕式冷卻塔、乾式冷卻塔、乾濕式冷卻塔

三、按熱水和空氣的流動方向分有逆流式冷卻塔、橫流(交流)式冷卻塔、混流式冷卻塔。

四、按用途分一般空調用冷卻塔、工業用冷卻塔、高溫型冷卻塔。

五、按噪聲級別分為普通型冷卻塔、低噪型冷卻塔、超低噪型冷卻塔、超靜音型冷卻塔。

六、其他如噴流式冷卻塔、無風機冷卻塔、雙曲線冷卻塔等。

適用範圍

工業生產或製冷工藝過程中產生的廢熱,一般要用冷卻水來導走。冷卻塔的作用是將挾帶廢熱的冷卻水在塔內與空氣進行熱交換,使廢熱傳輸給空氣並散入大氣中。例如:火電廠內,鍋爐將水加熱成高溫高壓蒸汽,推動汽輪機做功使發電機發電,經汽輪機作功後的廢汽排入冷凝器,與冷卻水進行熱交換凝結成水,再用水泵打回鍋爐循環使用。這一過程中乏汽的廢熱傳給了冷卻水,使水溫度升高,挾帶廢熱的冷卻水,在冷卻塔中將熱量傳遞給空氣,從風筒處排入大氣環境中。冷卻塔套用範圍:主要套用於空調冷卻系統、冷凍系列、注塑、製革、發泡、發電、汽輪機、鋁型材加工、空壓機、工業水冷卻等領域,套用最多的為空調冷卻、冷凍、塑膠化工行業。

結構形式

為了節約能源,大型冷卻塔多用自然通風冷卻塔,它由通風筒、人字柱、環基、淋水裝置和塔心材料組成。

通風筒多為鋼筋混凝土雙曲線鏇轉殼,具有較好的結構力學和流體力學特性。殼體下部邊緣支承在等距離的V形或X形斜支柱上,以構成冷卻塔的進風口。殼體的荷載經斜支柱傳到基礎上。基礎多做成帶斜面的環形基礎以承受由斜支柱傳來的部分環拉力,也可做成分離的單個基礎或樁基礎。

通風筒的喉部直徑最小,當計算殼體受壓穩定時,殼壁最薄,由此向上直徑逐漸增大構成氣流出口擴散段,塔頂處設有剛性環,喉部以下按雙曲線形逐漸擴大,下段殼壁也相應加厚,形成一個具有一定剛度的下環梁。通風筒也可做成截頭錐殼或組合錐殼,或用鋼構架外包木護板或石棉水泥護板的多邊形塔筒。德國在施梅豪森的核電站的一座高146米的乾式冷卻塔中採用了網索結構的塔筒,外包鋁質護板,外包鋁質護板,具有較好的抗震和抗風性能。

作用

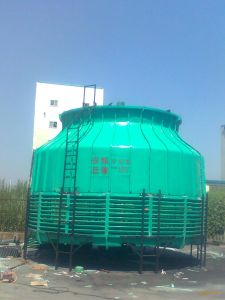

玻璃鋼冷卻塔玻璃鋼冷卻塔
1.火力發電廠一般都會用到冷卻塔。水經加熱後,產生高壓氣體推動汽輪機發電,而剩餘的氣體需冷卻,其工作原理是這樣的:電廠的冷卻塔上的水是用泵打上去,經過布水器將水均勻地散開落下來,一般情況下冷卻塔高度為幾十米,象個巨大的煙囪,能將空氣從下面抽上去,在空氣和水滴接觸的過程中將熱量帶走,從而起到冷卻水的作用。

2.中央空調也有冷卻塔作用是起到冷卻循環液的作用。

3.還有專業生產玻璃鋼冷卻塔,俗稱冷卻水塔、冷水塔、涼水塔、玻璃鋼塔、水塔等,主要有方形,圓形,橫流式,逆流式,無填料噴霧式系列冷卻塔。

自動鏇轉霧化式冷卻塔與傳統填料式冷卻塔相比較還具有以下不可比擬的優點:

1、由於無填料,塔內基本處於空心狀態,風機阻力小、噪音低。

2、採用本公司專利技術生產的高效率收水器,有效的減少了漂水,節水效果明顯。

3、塔體採用流線型設計,風扇與風筒配合間隙小,產生風量大、風速快,冷卻效果好。

4、自動鏇轉霧化器採用高分子耐磨材料製造,耐腐蝕、使用壽命長。

5、採用模組化設計,便於運輸、安裝、調試。

6、無堵塞、無維修、運行穩定可靠。徹底消除了填料塔因循環水中的雜質堵塞填料和填料老化、變形、脆裂、布水噴頭堵塞及沖落、填料碎片堵塞管道、泵和換熱器等一系列影響塔和工藝系統設備性能的現象。徹底消除了頻繁清洗、更換填料和布水噴頭的麻煩。

設備組成

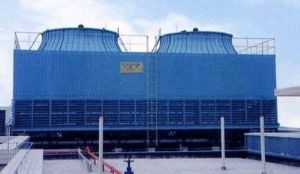

玻璃鋼冷卻塔玻璃鋼冷卻塔

設備組成:自動鏇轉霧化式冷卻塔由進水管、自動鏇轉霧化器、殼體、收水器、風機、電機、進風窗、集水盤(水箱)、出水管、支架、扶梯等零部件組成(見結構示意圖)。

註:以上是針對單塔所做的結構說明,對於不同的處理量,可以組成雙塔、多塔結構。

工作原理:自動鏇轉霧化式冷卻塔是通過循環冷卻水與冷、乾空氣的熱傳導和循環冷卻水的蒸髮帶走氣化潛熱而達到降低水溫的目的。具有一定壓力的循環冷卻水經進水管進入冷卻塔,在霧化器的鏇流噴射作用下,被霧化成直徑為0.1mm的霧汽向塔頂方向噴射,噴射產生的反推力帶動自動鏇轉裝置鏇轉,致使霧化水充滿整個塔體。安裝在塔頂的軸流風機鏇轉,將周圍環境的冷、乾空氣通過進風窗強行吸入冷卻塔內與循環冷卻水進行傳質、傳熱。霧化器噴射出的霧化水流流速很快,並具有夾帶、卷吸作用,使霧化器周圍產生一定負壓,加大了冷卻塔從周圍環境的抽風量和進風流速,同時帶動底部空氣向上流動,致使冷、乾空氣與水霧混合、接觸更充分(氣水比可達1.2左右),霧化水流的顆粒得到了進一步細化,直徑可降至0.01mm,氣、水充分混合後的霧氣流向上噴射至安裝在塔頂的收水器上,水被截留並以水簾狀重新返回冷卻塔內,空氣和水中的熱量經由收水器排出塔外。

由以上工作過程可見,循環冷卻水在冷卻塔內有上升、懸浮、下降三個過程。同時冷卻也有順流冷卻與逆流冷卻兩個過程,因此與冷、乾空氣接觸時間更長、更充分,帶走的熱量更多。同時,由於取消填料,空氣阻力現象不存在,降低了帶動風機鏇轉的電機的功率,達到了降低運轉費用和提高進出水溫差的效果。另外,霧化後水與空氣的接觸面積遠遠超過填料式冷卻塔水與空氣的接觸面積。基於這幾點,霧化式冷卻塔熱交換效率更高,電機功率風扇型號選用更小,節能效果更明顯。

開式冷卻塔

是利用水和空氣的接觸,通過蒸發作用來散去工業上或製冷空調中產生的廢熱的一種設備。基本原理是:乾燥(低焓值)的空氣經過風機的抽動後,自進風網處進入冷卻塔內;飽和蒸汽分壓力大的高溫水分子向壓力低的空氣流動,濕熱(高焓值)的水自播水系統灑入塔內。當水滴和空氣接觸時,一方面由於空氣與水接觸的直接傳熱,另一方面由於水蒸汽表面和空氣之間存在壓力差,在壓力的作用下產生蒸發現象,即通過與不飽和乾空氣熱傳遞帶走水的顯熱,部分水蒸發將水中的潛熱帶走,從而達到給冷卻水降溫的目地。

閉式冷卻塔

是利用水和盤管接觸,通過管壁熱傳遞換熱帶走盤管內冷卻工質的熱量達到冷卻目地。閉式冷卻塔中的循環水只在冷卻塔內部循環與空氣換熱冷卻再與盤管接觸帶走盤管內工質熱量,補水管適當補水,相比於開式冷卻塔,閉式冷卻塔最明顯的特徵就是增加盤管,需要冷卻的液體工質在鋼質盤管內流動不與水直接接觸,通過管壁換熱。

技術參數

卻塔型號 DBNL3冷卻塔低噪聲逆流式冷卻塔技術參數表
T=28℃冷卻水量(m/h) T=27℃冷卻水量(m/h) 主要尺寸(mm) 風量 (m/h) 風機 直徑 (mm) 電機 功率(KW) 重量(kg) 進水 壓力 10Pa 噪聲dB(A) 直徑 Dm
△t=5℃ △t=8℃ △t=5℃ △t=8℃ 總高度 最大 直徑 自重 運轉重 Dm 10m 16m
DBNL3-12 12 9 15 10 2033 1210 7200 700 0.6 206 484 1.96 54 40.3 36.6 1.5
DBNL3-20 20 15 24 17 2123 1460 12400 800 0.8 230 514 2 54 41.1 37.5 1.5
DBNL3-30 30 22 35 27 2342 1912 18000 1200 0.8 406 956 2.21 55 43.5 39.9 1.8
DBNL3-40 40 30 46 34 2842 1912 21500 1200 1.1 478 1118 2.6 55 43.5 39.9 1.8
DBNL3-50 50 37 57 44 2830 2215 28000 1400 1.5 596 1480 2.65 55 44.7 41.1 2.1
DBNL3-60 60 44 68 51 3080 2215 32300 1400 1.5 642 1592 2.9 56 45.7 42.1 2.1
DBNL3-70 70 51 79 60 3094 2629 39200 1600 2.2 790 2064 2.78 56 47 43 2.5
DBNL3-80 80 61 92 70 3344 2629 43400 1600 2.2 875 2243 3.03 56.5 47.5 43.5 2.5
DBNL3-100 100 74 114 86 3294 3134 56000 1800 3 973 3064 2.86 57 50 46 3
DBNL3-125 125 92 142 108 3544 3134 67200 1800 4 1063 3290 3.15 58 50.7 47.4 3
DBNL3-150 150 112 171 129 3553 3732 84000 2400 4 1695 4125 2.9 58.5 52 48.6 3.6
DBNL3-175 175 131 200 150 3803 3732 94300 2400 5.5 1835 4461 3.15 59.5 53 49.6 3.6
DBNL3-200 200 153 231 180 3835 4342 112000 2800 5.5 2132 5592 3.01 60 54.6 51.3 4.2
DBNL3-250 250 186 283 215 4085 4342 134300 2800 7.5 2344 6365 3.26 61 55.6 52.3 4.2
DBNL3-300 300 225 334 260 4223 5134 168000 3400 7.5 3558 9229 3.5 61 56.8 53.5 5
DBNL3-350 350 267 395 304 4473 5134 187400 3400 11 3860 9906 3.75 61.5 57.3 54 5
DBNL3-400 400 301 455 341 4618 6044 224000 3800 11 4300 12086 3.6 62 58.8 55.7 5.9
DBNL3-450 450 343 514 387 4868 6044 242000 3800 11 4646 13464 3.85 62 58.8 55.7 5.9
DBNL3-500 500 375 576 427 5219 6746 280000 4200 15 5768 16258 3.7 62 60 56.9 6.6
DBNL3-600 600 454 680 516 5719 6746 302200 4200 18.5 6570 18360 4.2 63 61 57.4 6.6
DBNL3-700 700 528 790 600 5589 7766 393500 5000 18.5 6915 23194 3.95 63 61.4 58.4 7.6
DBNL3-800 800 590 890 685 6089 7766 408000 5000 22 7983 25982 4.45 63 61.4 58.4 7.6
DBNL3-900 900 685 1035 790 6040 8836 505200 6000 22 8934 32568 4.25 63.5 62.6 59.7 8.6
DBNL3-1000 1000 783 1139 880 6540 8836 510300 6000 30 10560 36420 4.75 64 63.1 60.2 8.
方形橫流式冷卻塔技術參數
型號 DBHZ 冷噸數 (RT) 冷卻水量m3/h 外形尺寸(mm) 風機電機 進塔水壓 104Pa 重量(kg) 噪聲 dB(A)
28℃T 27℃T 25℃T L W H h D(mm) G(m3/h) KW×台數 乾重 濕重
80 117.9 80 92 108 4320 2200 2264 750 1800 47 1.5×1 4.4 1710 3368 54.6
100 147.4 100 115 136 4320 2200 2668 750 1800 63 2.2×1 4.8 1810 3606 55
125 189.7 125 148 170 4620 2880 2668 800 2100 73 2.2×1 4.8 2240 4660 55.1
150 220.5 150 172 204 4620 3360 2668 800 2100 85.8 3×1 4.8 2665 5650 55.1
175 256.4 175 200 238 4920 3460 3113 850 2400 98 3×1 5.2 2987 6340 55.6
200 294.9 200 230 272 4920 3800 3113 850 2400 117 4×1 5.2 3205 7200 55.7
250 379.4 250 287 340 4620 5760 2668 800 2100 146 2.2×2 4.8 4480 9320 56.2
300 441 300 344 408 4620 6720 2668 800 2100 171.6 3×2 4.8 5330 11300 56.3
350 512.8 350 400 276 4920 6920 3113 850 2400 196 3×2 5.2 5974 12680 56.7
400 589.8 400 460 544 4920 7600 3113 850 2400 234 4×2 5.2 6410 14400 57.3
450 661.5 450 516 612 4620 10080 2668 800 2100 257.4 3×3 4.8 7995 16950 57.1
525 769.2 525 600 714 4920 10380 3113 850 2400 294 3×3 5.2 8960 19020 57.1
600 884.7 600 690 816 4920 11400 3113 850 2400 351 4×3 5.2 9615 21600 56.6
700 1025.6 700 800 952 4920 13840 3113 850 2400 392 3×4 5.2 11948 25360 56.4
800 1179.6 800 920 1088 4920 15200 3113 850 2400 468 4×4 5.2 12820 28800 56.3
900 1323 900 1032 1224 4620 20160 2668 800 2100 514.6 3×6 4.8 15990 33900 56
1050 1538.4 1050 1200 1428 4920 20760 3113 850 2400 588 3×6 5.2 17922 38040 55.8
1200 1769.4 1200 1380 1632 4920 22800 3113 850 2400 702 4×6 5.2 19230 43200 55.5
技術參數說明:
●各濕球溫度(T)的冷卻水量都是以進水溫度t1=37℃,出水溫度t2=32℃,水溫降△t=5℃的工況,其冷噸數以27℃(T)1RT=3900kkal/h折算的。●進塔水壓以基座底面為準,其水壓相當於進入配水箱接口的自由水頭1.53Pa,即等於1.5米水頭。●噪聲以進風百葉窗外塔的當量直徑遠距地面1.5米高的dB(A)值。
組裝式節能超低噪聲橫流式冷卻塔主要參數表
型號 DBHZ 冷噸數 (RT) 冷卻水量m3/h 外形尺寸(mm) 風機電機 進塔水壓 104Pa 重量(kg) 噪聲 dB(A)
28℃T 27℃T 25℃T L W H h2 D(mm) G(m3/h) KW×台數 乾重 濕重
80 117.9 80 92 108 7320 2200 2264 2000 1800 47 1.5×1 4.4 2369 4027 48.6
100 147.4 100 115 136 7320 2200 2668 2000 1800 63 2.2×1 4.8 2480 4276 49
125 189.7 125 148 170 7620 2880 2668 2000 2100 73 2.2×1 4.8 3015 5630 49.1
150 220.5 150 172 204 7620 3360 2668 2000 2100 85.8 3×1 4.8 3534 6520 49.1
175 256.4 175 200 238 7920 3460 3113 2000 2400 98 3×1 5.2 3893 7245 49.6
200 294.9 200 230 272 7920 3800 3113 2000 2400 117 4×1 5.2 4200 8230 49.7
250 379.4 250 287 340 7620 5760 2668 2000 2100 146 2.2×2 4.8 6030 11200 50.2
300 441 300 344 408 7620 6720 2668 2000 2100 171.6 3×2 4.8 7068 13040 50.3
350 512.8 350 400 276 7920 6920 3113 2000 2400 196 3×2 5.2 7786 14490 50.7
400 589.8 400 460 544 7920 7600 3113 2000 2400 234 4×2 5.2 8400 16460 51.3
450 661.5 450 516 612 7620 10080 2668 2000 2100 257.4 3×3 4.8 10602 19560 51.1
525 769.2 525 600 714 7920 10380 3113 2000 2400 294 3×3 5.2 11679 21725 51.1
600 884.7 600 690 816 7920 11400 3113 2000 2400 351 4×3 5.2 12600 24690 50.6
700 1025.6 700 800 952 7920 13840 3113 2000 2400 392 3×4 5.2 15572 26080 50.4
800 1179.6 800 920 1088 7920 15200 3113 2000 2400 468 4×4 5.2 16800 32920 50.3
900 1323 900 1032 1224 7620 20160 2668 2000 2100 514.6 3×6 4.8 21204 39120 50.2
1050 1538.4 1050 1200 1428 7920 20760 3113 2000 2400 588 3×6 5.2 23358 43470 50.1
1200 1769.4 1200 1380 1632 7920 22800 3113 2000 2400 702 4×6 5.2 25200 49380 50

技術參數說明:
●各濕球溫度(T)的冷卻水量都是以進水溫度t1=37℃,出水溫度t2=32℃,水溫降△t=5℃的工況,其冷噸數以27℃(T)1RT=3900kkal/h折算的。
●進塔水壓以基座底面為準,其水壓相當於進入配水箱接口的自由水壓1.53Pa,即等於1.5米水頭。
●噪聲以遮聲板外塔的當量直徑遠,不計遮聲面積,距地面1.5米高的dB(A)值。
