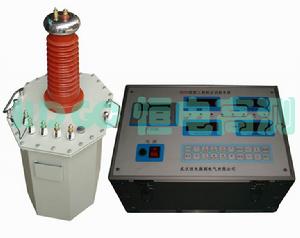

輕型油浸高壓試驗變壓器

輕型油浸高壓試驗變壓器

高壓試驗變壓器採用單框芯式鐵芯結構。 (2)被試品做試驗前,應拆除所有對外連線,並充分放電,主要部位應清除乾淨,保持絕對乾燥,以免損壞被試品及帶來試驗數值的誤差。 (4)試驗過程中,應嚴密監視被試品、微安表及試驗裝置等,一旦發生閃爍、擊穿等現象應立即降壓,切斷電源,並查明原因。

百科名片

油浸式試驗變壓器適用於電力系統、工礦企業、交通、郵電部門、科研單位等,對各種高壓電氣

HDYD試驗變壓器系列HDYD試驗變壓器系列
設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。 油浸式試驗變壓器採用單框芯式鐵芯結構。初級繞組繞在鐵芯上,高壓繞組在外,這種同軸布置減少了漏磁通,因而增大了繞組間的耦合。

概述

HDYD系列試驗變壓器是鑑定電力設備絕緣強度的最嚴格、最有效和最直接的方法。它能檢查出那些危險性較大的集中缺陷,對判斷電力設備能否繼續參加運行具有決定性作用,是保證設備絕緣水平、避免發生絕緣事故的重要手段。

產品結構

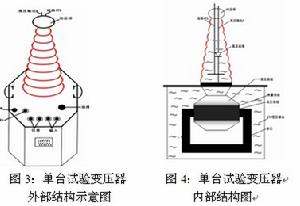

高壓試驗變壓器採用單框芯式鐵芯結構。初級繞組饒D在鐵芯上,高壓繞組在外,這種


同軸布置減少了漏磁通,因而增大了繞組間的耦合。產品的外殼製成與器芯配合較佳的八角形結構,整體外形顯得美觀大方

原理圖

以下即為原理圖

特點

監視功能:高壓電壓 低壓電流 零位指示 電源指示 工作指示 計時指示
保護功能:過流保護、零位啟動保護、聲光語言報警提醒採用新型時間繼電器,計時範圍更廣(1S~99H)採用新型電流繼電器,更精確、更可靠,確保人身及設備安全高壓試驗變壓器採用新型絕緣,耐潮,耐衝擊,絕緣程度高結構合理,體積小,重量輕

注意事項

泄漏試驗操作過程

(1)試驗人員應做好責任分工,設定好試驗現場的安全距離,仔細檢查好被試品及試驗變壓器的接地情況,並設有專人監護安全及觀察被試品狀態工作。 (2)被試品做試驗前,應拆除所有對外連線,並充分放電,主要部位應清除乾淨,保持絕對乾燥,以免損壞被試品及帶來試驗數值的誤差。 (3)對於大容量試品(電容器、超長電纜等)試驗時應緩慢升壓,防止被試品的充電電流過大而燒壞微安表,必要時應分級加壓分別讀取各電壓下微安表的穩定讀數。 (4)試驗過程中,應嚴密監視被試品、微安表及試驗裝置等,一旦發生閃爍、擊穿等現象應立即降壓,切斷電源,並查明原因。

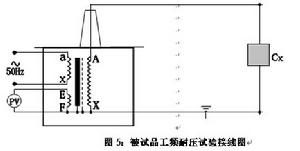

工頻耐壓試驗

1、試驗人員應做好責任分工,設定好試驗現場的安全距離,仔細檢查好被試品及試驗變壓器的接地情況,並設有專人監護安全及觀察被試品狀態工作。 2、被試品主要部位應清除乾淨,保持絕對乾燥,以免損壞被試品和帶來試驗數值的誤差。 3、對大型設備的試驗,一般都應先進行試驗變壓器的空升試驗,即不接試品時升壓至試驗電壓,以便校對好儀表的指示精度,調整好放電球隙的球間距。 4、做耐壓試驗時升壓速度不能過快,並防止突然加壓,例如調壓器不在零位的突然合閘,也不能突然斷電,一般應在調壓器降至零位時分閘。 5、在升壓或耐壓試驗過程中,如發現下列不正常情況,1 電壓、電流表指針擺動很大,2 被試品發出不正常響聲,3 發現絕緣有燒焦或冒煙現象,應立即降壓,切斷電源,停止試驗並查明原因。
