載波電話通信設備

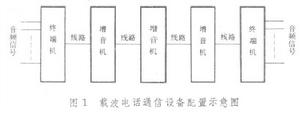

載波電話通信設備利用頻率分割的方法，在一條線路上同時傳輸多路電話信號的設備。通常由載波電話終端機、增音機等組成。 當通信距離較近時，也可用兩部終端機實現直接通信。

載波電話通信設備

載波電話通信設備

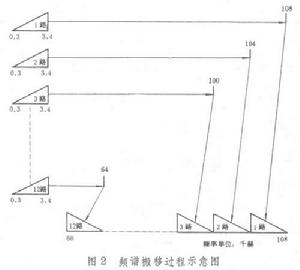

載波電話終端機，是載波電話通信的主要設備。通常由音頻終端、變頻、載頻供給和電源等設備組成。有的終端機還包括遙測、遙信、遠供和業務通信等裝置。其主要工作原理是：在傳送端，各用戶的音頻電話信號（通常為 300～3400赫）經一次或多次變頻後，被搬移到線路傳輸頻譜的各個不同位置，經過放大、濾波，再通過線路和增音設備傳輸到接收端；在接收端，由各相應的濾波器，選出所需要的信號，經過一次或多次反變頻，把這些不同頻率的信號搬回到原來的話音頻帶，放大後,送至各相套用戶（圖2）。

載波電話通信設備

載波電話增音機，是補償線路傳輸衰減和特性變化的設備。為了延長通信距離，實現遠距離載波通信，需線上路上設定若干部增音機。在傳輸線路相同的情況下，通路越多，頻率越高，則增音段越短。如架空明線 3路載波電話系統的每個增音段長度為 260公里，12路的每個增音段長度為120公里；小同軸電纜300路系統每個無人增音段的長度為 8.1公里；1800路的無人增音段的長度為6.2公里；3600路的無人增音段的長度為2公里。載波電話增音機分為有人和無人增音機兩種。無人增音機通常由放大器、均衡器、遙測振盪器和遠供接收等裝置組成。安裝在地下人井中或直接埋設於地下。要求工作穩定可靠，結構簡單。所需電源由有人值守增音機或終端機遠距離供給，簡稱遠供。有人增音機通常由放大器、均衡器、導頻自動調節系統，以及監測、遙測、遙信和遠供傳送等裝置組成。每隔若干部無人增音機，設定一部有人增音機，以便控制和監測轄區內的無人增音機。在大容量載波電話系統中,裝置在終端站內的增音機,稱為終端增音機，其性能和組成與有人增音機基本相同。
用於載波電話通信的線纜，有架空明線、對稱電纜和同軸電纜等。在有線電長途通信中，用一對導線傳輸兩個方向不同的頻帶,稱為二線制;在兩對導線上兩個方向傳輸相同的頻帶，稱為四線制。架空明線、海底電纜載波電話系統多採用二線制，長途電纜載波電話系統多採用四線制。架空明線載波電話終端機的容量一般為 3、12路；對稱電纜載波電話終端機的容量為12、24、60和120路；同軸電纜載波電話終端機的容量為 300、960、1800、2700、3600、7200、10800、13200路。
載波電話通信設備除用於傳輸多路電話信號外，還可傳送載波電報、傳真、電視、廣播和數據等信號。這些信號頻帶的寬度，有的只占一個或不到一個電話通路，有的要占用多個、甚至數千個電話通路。
