系統概述
隨著跑偏隱患造成的危害日益明顯，國家相關法規也對車輛跑偏的檢測要求逐步提高。整車生產廠家一方面需要適應國家相關法規的變化，另一方面也是對消費者、對社會負責，都有必要對跑偏進行更精確的檢測，杜絕有跑偏隱患的車輛流入市場。為此，車輛跑偏精確測量系統應運而生。車輛跑偏線上檢測系統採用新一代的雷射測距設備和先進的圖像模擬技術，對車輛跑偏的精確測量、統籌管理、數據共享等多種參數進行線上測量、精確計算的智慧型檢測，通過跑偏車輛的實際測試、模擬計算和多層次分析，有效的解決了以往靠肉眼目測精度低、甚至出錯、遺漏的問題。

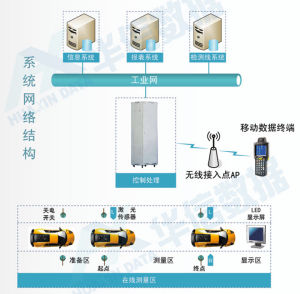

系統網路結構

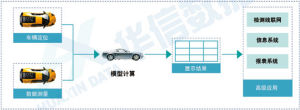

系統結構圖數據流向
流程走向系統功能
（1） 所有車輛統一使用VIN號（或VIS號）來進行管理；
（2） 測試數據可根據用戶選配的中心伺服器硬體情況保存10年以上；
（3） 數據查詢可使用多種組合方式，如生產日期、VIN、VIS等；
（4） 可靠的降級模式；
（5） 精確度高，精度可達1mm；
（6） 使用WIFI無線網路傳輸數據，脫開線纜的束縛；
（7） 可以與客戶上游數據中心進行無縫聯接；
（8） 可實現無人值守生產模式；
（9） 可根據客戶需求定製報表；
（10） 詳盡的數據備份策略；
（11） 故障診斷系統，輔助快速定位故障；
系統主要功能特點
1、數據測量
設定準備區、起點、終點共三處光電開關輔助車輛定位並激活感測器。
起點處感測器採集車輛輪廓數據和起始車速；
終點處感測器採集車輛輪廓數據、車速、測量工時；
2、控制處理
自動採集雷射測距感測器的測量數據；
採用圖形模擬技術創建車輛輪廓模型；
自動計算車輛跑偏的相關數據；
自動控制LED屏和數據移動終端對結果的顯示；
自動判斷測量結果是否符合國家標準；
根據用戶選配情況對數據進行存儲，存儲時間可達10年以上；
3、結果顯示
測量結果可在LED屏和數據移動終端上雙重顯示，進一步提升檢測效率。
數據移動終端採用智慧型化界面，可隨時・¬查所有歷史信息。
4、數據套用
根據用戶需求靈活配置並自動輸出報表；
良好的兼容性，可與檢測線聯網、各種信息系統無縫連線；
可為已有的報表系統提供數據依據；
隨時・¬查每台車的跑偏情況：
可自動生成產量統計、一次合格率、偏差率等統計分析表。
系統主要優勢特點
1、高精度的跑偏係數
系統測量精度達到1.5mm，完全滿足未來國標對跑偏的要求,提高汽車生產競爭力。
2、VIN掃描的安全策略
系統提供數據移動終端和掃描槍兩種VIN掃描設備，無線網路故障時，可在合適區域設定掃描槍。避免因故障而造成的檢測停滯
3、測量結果的雙重顯示
系統提供LED屏和數據移動終端雙重顯示測量結果，方便駕駛員及相關人員更快速直觀的了解測量結果。
4、實用的數據傳輸策略
網路中斷或相關故障時，系統數據自動快取，故障解除或網路恢復後，系統自動上傳故障時快取的數據。
5、方便快捷的數據查詢
車輛數據統一使用VIN號管理，可使用生產日期、VIN、VIS、檢測日期等多種組合方式實現車輛信息方便快捷的統計和查詢。
6、健全的故障診斷系統
系統提供自檢功能，能有效探查各部件狀態，輔助快速定位故障並立即啟用預設的各降級措施。
