英文

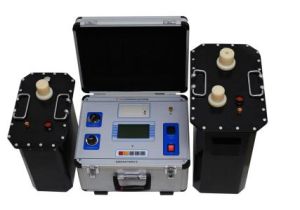

超低頻交流耐壓裝置 Ultra low frequency AC voltage withstand test device
別名
超低頻交流耐壓裝置超低頻交流耐壓裝置又稱為：超低頻耐壓測試儀，超低頻電纜耐壓測試儀 ，超低頻發電機耐壓測試儀 ，超低頻電動機耐壓測試儀 ，絕緣耐壓測試儀， 超低頻交流耐壓試驗儀器。
簡介
VLF 0.1Hz程控超低頻高壓發生器接合了現代數字變頻先進技術，採用微機控制，升壓、降壓、測量、保護完全自動化，並且在自動升壓過程中能進行人工干預。由於全電子化，所以體積小重量輕、大螢幕液晶顯示，清晰直觀、且能顯示輸出波形、印表機輸出試驗報告。設計指標完全符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便。現在國內外均採用機械式的辦法進行調製和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大。本產品均能克服這樣一些不足之處，另外，還有如下特點需要特別說明：
產品及選用
超低頻系列產品
表1
| 型號 | 額定電壓 | 帶載能力 | 電源保險管 | 重量 | 用途 |
| RTVLF-30/1.1 | 30KV （峰值） | 0.1Hz,≤1.1µF | 10A | 控制器：4㎏ 升壓體：25㎏ | 10KV電纜 發電機 |
| 0.05Hz,≤2.2µF | |||||
| 0.02Hz,≤5.5µF | |||||
| RTVLF-50/5 | 50KV （峰值） | 0.1Hz,≤5µF | 55A | 控制器：5㎏ 升壓體：55㎏ | 用於電纜故障的燒穿 |
| 0.05Hz,≤10µF | |||||
| 0.02Hz,≤25µf | |||||
| RTVLF-80/1.1 | 80KV （峰值） | 0.1Hz,≤1.1µF | 30A | 控制器：5㎏ 升壓體：45㎏ | 35KV電纜 發電機 |
| 0.05Hz,≤2.2µf | |||||
| 0.02Hz,≤5.5µf |
根據被試對向選擇適當規格的產品
產品相冊使用時，試品電容量不得超過儀器的額定容量。試品電容量過小，會影響輸出波形。若小於0.05µF， 儀器將不能正常輸出。可並聯0.1 µF的電容輔助輸出。下面是一些設備的電容量，供用戶參考。
不同發電機的單相對地電容量 。
表2
| 火 電 | 水 電 | ||||||
| 發電機容量 （MW） | 200 | 300 | 600 | 85 | 125-150 | 300 | 400 |
| 單相對地電容（µF） | 0.2-0.25 | 0.18-0.26 | 0.31-0.34 | 0.69 | 1.8-1.9 | 1.7-2.5 | 2.0-2.5 |
交聯聚乙烯絕緣單芯電力電纜的電容量(µF/Km)
表3
| 截面 電 積 容 mm2 µF/Km 電壓kV | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 | 270 |
| 10 | 0.15 | 0.17 | 0.18 | 0.19 | 0.21 | 0.24 | 0.26 | 0.28 | 0.32 | 0.38 | - |
| 35 | - | - | - | 0.11 | 0.12 | 0.13 | 0.14 | 0.15 | 0.16 | 0.17 | 0.19 |
試品電流的估算方法
計算公式： I=2πfCU
技術參數
1．輸出額定電壓：參見表1
2．輸出頻率：0.1Hz、0.05Hz、0.02Hz
3．帶載能力： 0.1 Hz 最大1.1µF
0.05 Hz 最大2.2µF
0.02 Hz 最大5.5µF
4．測量精度：3%
5．電壓正，負峰值誤差：≤3%
6．電壓波形失真度：≤5%
7．使用條件：戶內、戶外；溫度：-10℃∽+40℃；
濕度：≤85%RH
8．電源：交流50 Hz，220V ±5%
9．電源保險管：參見表1
★電流、電壓、波形數據均直接通過高壓側採樣獲得，所以數據真實、準確。
★過壓保護：當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小於20毫秒。
★過流保護：設計為高低壓雙重保護，高壓側可按設定值進行精
確停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小於20毫秒。
★高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護阻。
★由於採用了高低壓閉環負反饋控制電路，所以輸出無容升效應。
