變頻供水設備

變頻供水設備是一種直接與市政管網相連，而不會對市政管網產生影響的成套供水設備。該設備在ZBH變頻恆壓的基礎上，將市政管網壓力和提升水泵的壓力進行疊加，使生活供水更加節能和環保，是傳統二次供水理想的更新換代產品。該設備由變頻控制櫃、無負壓裝置，自動化控制系統及遠程監控系統、水泵機組、穩壓補償器、負壓消除器、壓力感測器、閥門、儀表和管路系統等組成。

基本信息

• 中文名：變頻供水設備

• 類別：供水設備
• 功率範圍：1.8-3000kW
• 電源電壓：380/400/415/440/460/480/500VAC
• 電源頻率：35-50Hz

核心技術

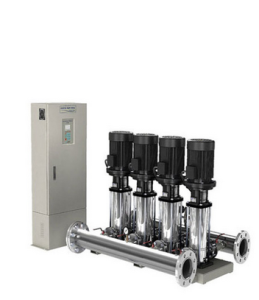

變頻供水設備

變頻無塔供水設備是將交流變頻調速技術和微機控制技術套用於水泵自動控制設備之中，並與水泵機組相結合的機電一體化供水裝置。其核心設備交流變頻調速控制櫃融合了先進的微
機控制變頻調速技術，先進的微機控制PID調節技術和先進的微機可程式控制器等國際上先進技術。本設備依據供水管網中瞬時變化的壓力和流量參數，自動改變水泵的台數和運行轉速，實現恆壓變數供水的閉環調節。
隨著二次供水加壓技術的發展，變頻供水設備從根本上解決了這些問題。變頻供水設備廣泛用於企事業單位、住宅區及農村的生產、生活、辦公用水。供水戶在20－2000戶。日供水量在20－50000m3，供水高度達150米，即50層樓房。

選型說明

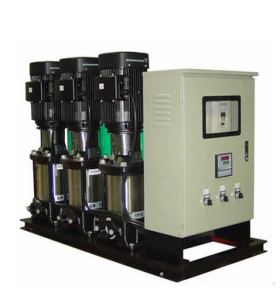

變頻供水設備

變頻供水設備主要由變頻控制櫃、壓力感測器、水泵等組成。變頻控制櫃由斷路器、變頻器、接觸器、中間繼電器、PLC等組成。
供水系統
（1）蓄水池容量應大於每小時最大供水量。
（2）水泵揚程應大於實際供水高度。
（3）水泵流量總和應大於實際最大供水量。
（4）變頻控制櫃選型：
用戶可根據供水量和供水高度確定水泵型號及台數，然後對控制櫃進行選型。
變頻器
根據工藝要求，建議配用ABBACS600系列變頻器。ACS600系列變頻器是ABB公司採用直接轉矩控制（DTC）技術，結合諸多先進的生產製造工藝推出的高性能變頻器。
主要技術數據：
控制連線：2個可程式的模擬輸入（AI）；1個可程式的模擬輸出（AO）；5個可程式的數字輸入（DI）；2個可程式的數字輸出（DO）。
連續負載能力：150%In，每10分鐘允許1分鐘
串列通訊能力：標準的RS—485接口可使變頻器方便地與計算機連線。
保護特性：過流保護、I2t、過壓保護、欠壓保護、過熱保護、短路保護、接地保護、欠壓緩衝、電機欠/過載保護、堵轉保護、串列通訊故障保護、AI信號丟失保護等。外型結構緊湊，安裝方便。產品經過多種電氣安全規範認證，符合GE、UL及質量認證體系ISO9001和ISO4001等。
ACS600變頻器內置PID、PFC、預磁通等八種套用宏，只需選擇需要的套用宏，相應的所有參數都自動設定，輸入輸出端子也將自動配置。
PLC選型
PLC建議採用西門子S7-200型。SIMATICS7-200可程式序控制器是模組化中小型PLC系統，能滿足中等性能要求的套用；大範圍的各種功能模組可以非常好的滿足和適應自動控制任務，各種單獨的模組之泛組合以用於擴展。多種的性能遞增的CPU和豐富的且帶有許多方便功能的I/O擴展模組，使用戶可以完全根據實際套用選擇合適的模組。當任務規模擴大，可隨時使用附加模組對PLC進行擴展。

使用操作

1.設備使用前手盤水泵轉子.應無摩擦.卡滯現象;2.用500V低壓插表檢測電機絕緣。應為0.5MO以上:3.控制儀表及線路無損壞:
4.全開水泵進口閥.關閉出口閥.逐一打開泵的排氣閥.待液體充滿泵腔後關閉排氣閥:
5.將轉換開關置於手動位置.空載點動水泵.其運轉方向與標註箭頭一致;
6.手動逐台啟停水泵.檢查水泵運轉無異常現象。
