不鏽鋼變頻供水設備

百科名片

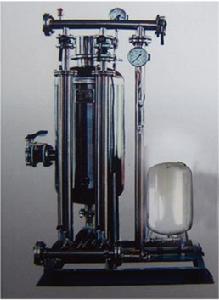

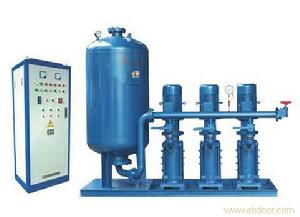

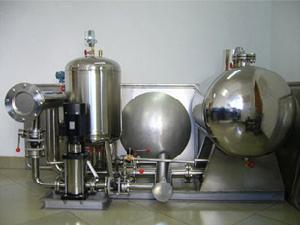

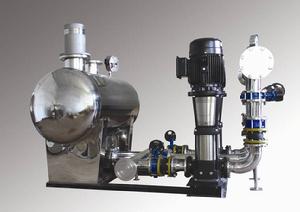

不鏽鋼變頻供水設備一般由緩衝罐、水泵機組、氣壓罐控制櫃及控制儀表組成。

說明

a、緩衝罐：是接在設備入口處的氣壓罐，簡稱緩衝罐，給水運行時罐內部分容積為壓縮空氣，靠壓縮空氣的貯能，對各種突變衝擊具有很好的減緩消除作用，同時對市政供水具有一定動態補償作用。
有兩種不同結構的緩衝罐，隔膜緩衝罐採用天然橡膠隔膜材料，因完全密閉更有利於保持水質標準，普通鋼製緩衝罐內壁塗有符合衛生標準的防腐塗料，但補氣時會與外界空氣接觸。

緩衝罐即可串接使用　（如圖2-1所示），也可並接使用（進出水為同一管道，作為分支與市政管路相接，如圖2-2所示）

b、水泵機組：選用滬龍公司具有非過載特性的水泵，其工作特性可以適應水源的較大範圍內的壓力變化，不會產生過載現象。
c、氣壓罐：其作用與通常2次增壓供水設備中的氣壓罐相同，本系列標準產品採用的隔膜式微型氣壓罐，主要利用其保壓功能，有利於設備的智慧型化自動節能控制。
d、變頻控制櫃：可採用全變頻控制系統，即所有水泵均採用變頻調速拖動，也可採用部分變頻控制系統（樣本標準產品只有1台泵為變頻調速拖動）。

e、旁通管路：如果市政供水平時能夠滿足水壓要求，僅在供水高峰時壓力不足，可載入旁通管路，可使市政下拉供水與增壓供水實現自動切換運行。
（1）當市政管網高壓時，設備處於停機狀態，市政水源過緩衝罐、旁通管路直接向用戶管網供水。

（2）當市政管網欠壓時，設備自動啟動，在原不水壓基礎上變頻調速增壓（恆壓）供水，由於是按“差多少，補多少”的原則增壓，所以在全流量範圍即滿足了用戶恆壓供水的需求，同時又實現了高效節能運行。運行過程中密閉的緩衝罐相當一段管路，新鮮衛生的自來水不斷流過水源罐，不會遭受外界污染。
（3）供水設備運行中，緩衝罐部分容積為壓縮空氣（其壓力與市政水壓相同），因而貯存了一定壓力勢能，靠此貯能可大大減緩各種衝擊對市政水源的影響，同時對市政供水具有動態的削峰補償作用。當市政服務壓力從P2降至P1時，緩衝罐提供的最大補償水量與緩衝罐總容積關係為：
V#=（1-P1/P2）　V總=KV總
V#－供水高峰市政壓力從P2降至P1期間水源罐給出的補償水量（m3）
P1－市政供水高峰期最低壓力（絕對壓力）
P2－市政供水高峰期前的壓力（絕對壓力）
V總－水源罐的總容積（m3）

例：供水高峰期，市政水源壓力從20mH2O降至mH2O，則在該期間水源罐給出的補償水量為
V#=（1-15/30）　V總=0.5V總（m3），占總容積的50%。顯然這是一種切實有效的動態補償作用，如果所有供水設備用戶的增壓設備均具有這種補償作用，則總體上對市政供水可起到一定削峰填谷的效果，高峰期間管網服務壓力不至於下降得太低。
（4）緩衝罐上配有控制儀表，當市政管網壓力低於設定下限值時可自動停機（禁止運行），防止過度抽吸市政水源及防止抽水運行。
