簡介
“變電站綜合安防系統”是電科恆鈦綜合採用自動化技術、計算機技術、網路通信技術、視頻壓縮技術、射頻識別技術以及智慧型控制等多種技術，通過對變電站動力環境、圖像、火災報警、消防、照明、採暖通風、安防報警、門禁識別控制等線上監視和智慧型控制。系統通過監測、預警和控制三種手段，為變電站的安全生產提供可靠的保障，從而解決了變電站安全運營的“在控”、“可控”等問題。
解決方案
1、 綜合安防系統以“智慧型控制”為核心，對全站主要電氣設備、關鍵設備安裝地點以及周圍環境進行全天候的狀態監視和智慧型控制，以滿足電力系統安全生產的要求，同時，該系統可滿足變電站安全警衛的要求。
2、 綜合安防系統以網路通信（IEC61850協定）為核心，完成站端音視頻、環境數據、火災報警信息、SF6、門禁以及防盜報警等數據的採集和監控，並將以上信息遠傳到監控中心或調度中心。
3、 綜合安防系統採用分層、分區的分散式結構，按綜合安防系統省級主站系統、綜合安防系統地區級主站系統和綜合安防系統站端系統三級構建。每級系統必須至少包含主控中心、分控中心、和接口系統，以及WEB瀏覽系統等。
4、 系統把環境、視頻、火災消防、採暖通風、照明、SF6、防盜報警、門禁等所有監控量在監控系統主界面上進行一體化顯示和控制，不得分系統孤立顯示和控制。系統監控應提供電子地圖監控和圖表監控兩種監控模式，電子地圖可以實現省、市以及變電站的分級分層顯示。
5、 站端設備能夠脫機運行，在網路斷線、伺服器故障等情況下站端設備依然能夠實現正常運行、聯動報警、設備控制以及記錄存儲等。
6、 站端設備採用嵌入式設備作為主機，不允許採用工控機、伺服器以及個人電腦等作為主機。站端可放置電腦作為客戶端，但客戶端電腦關閉時不得對系統運行產生任何影響。
7、 系統可以設定系統內的動力環境監控子系統、視頻監控子系統、消防子系統、空調及設備控制子系統、SF6監測報警子系統、防盜報警子系統、門禁子系統等各子系統之間進行聯動；還可以通過硬體和軟體的方式和站內自動化系統進行聯動，應能實現用戶自定義的設備聯動，包括現場設備操作聯動視頻、綜合自動化系統告警聯動門禁視頻等。並可以根據變電站現場需求，完成自動的閉環控制和告警，如自動啟動/關閉空調、自動啟動/關閉風機、自動啟動/關閉排水系統等。
8、 系統所有操作以及報警確認，都保留詳細的日誌並生成相應報表。
一、軟體體系
根據《智慧型變電站技術導則》以及《智慧型變電站設計規範》檔案精神，結合我公司實際套用案例，現把變電站綜合安防系統分為三級中心、八大子系統。
（一）、三級中心
變電站綜合安防系統為分層、分區的分散式結構，按省級主站、變地區級主站系統和站端系統（以下簡稱“站端系統”）三級構建，如下圖所示。
變電站綜合安防系統從區域上分為三級中心，每級中心從技術上都分為主控中心、分控中心、和接口系統，以及WEB瀏覽功能。
1、 主控中心：包含資料庫和管理平台，實現數據存儲、許可權控制、實時監控、配置管理等全部功能。
2、 分控中心（客戶端）：在變電站和其他必要的地方電腦上安裝客戶端，根據許可權的不同，操作員可以進行相應的監控、管理和操作。
3、 接口系統：系統通過遵循IEC61850通信規約，可以實現與SCADA、綜合自動化等系統的接口和聯動。
4、 WEB瀏覽：系統另外提供瀏覽器的方式，供領導和相關人員實時監控每個變電站區域的環境狀態、報警狀態、人員進出狀態等實時狀態。

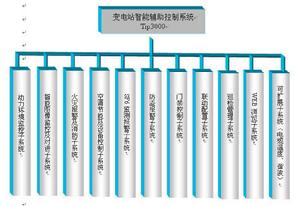

（二）、八大子系統
（二）網路架構
（三）、系統說明
1、系統可以根據客戶需要，分模組分系統實施。
2、核心硬體為我司生產，因此系統具有更高的性價比
