裝置基本結構與組成
裝置基本結構由裝置主機和外配的升壓器、外配的生流器組成。其中外配升壓器、升流器為選配件。裝置主

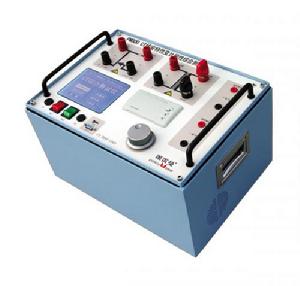

變比極性綜合測試儀如果裝置主機輸出電壓、電流範圍不能滿足要求，如測試額定電流1A的CT的伏安特性要求測試電壓高達1500～2000V，裝置單機不能升達這么高電壓，此時可以採用選配的外部升壓器進行試驗，將裝置主機輸出電壓接至外部升壓器，進行二次升壓至1650～2000V。外部升壓器內帶有測量電路，採用信號線纜將其與主機信號接頭接好即可。
如果裝置主機內置升流器輸出電流範圍或功率不能滿足要求，此時可以採用選配的外部升流器進行升流，將裝置主機單機輸出電壓接至外部升流器，其輸出電流可達0～900A、3000VA，可用於大變比CT或較長線纜測量變比的情況。外部升流器內帶有測量環節，採用信號線纜將其與主機信號接頭接好即可。
技術參數
1、 輸入電壓：交流220V或380V、50HZ、自動識別輸入電壓。
⒉、工作環境溫度：0~40℃。
⒊、輸入電壓：輸入交流220V時，輸出0-500V； 輸入交流380V時，輸出0-1000。
4、電流：最大瞬時電流。
5、數字電壓表測量範圍：0-9999V；解析度：0.1V；作電流顯示時：0-9.9A；解析度：。
6、數字電流表測量範圍：0~3000A；解析度：0.01A。
7、誤差：1≤1%，U≤1%。
8、 測CT變比時，可自動計算變比值，並列印數據和計算結果。
9、 測伏安特性時，存儲並列印20組電流電壓值和伏安特性曲線。
10、外型尺寸：長×寬×高=470×340×260mm3。
11、重量：23Kg。
主要功能和特點
1、根據所設定的試驗參數，全自動測試CT的伏安特性數據並自動繪製勵磁特性曲線；自動測試和計算CT的變比。
2、大螢幕圖形LCD，全中文選單界面，游標提示操作，實時顯示測試數據和曲線，曲線坐標自動縮放，讀圖更加清晰。
3、微型印表機，可實時列印CT伏安特性測試報告、勵磁特性曲線和CT變比測試報告。
4、雙操作方式 主機採用高檔薄膜按鍵操作，另具有方便的通訊接口（RS232或USB），可以連線筆記本電腦進行操作，使用更加方便。
5、內置超大容量存儲器，可存儲6400組測試數據；可上傳至PC機，運用本公司開發的隨機軟體自動生成和編輯典型的測試報告，便於技術管理和存檔檔。
6、配置方式靈活 內置升壓器電壓可升至1000V，外接升壓器可升至2000V；升流器為外置型，可選配不同容量的升流器，最大輸出電流可達1500A，能滿足更多CT的測試要求。
7、具有低電壓輸出方式 在現場中有相當數量試驗電壓較低的電流互感器，在做伏安特性試驗時使用低電壓輸出方式（最大300V），可以明顯改善電壓調節細度，提高測量精度。
8、可以兼做保護的整組傳動試驗 利用外置升流器的大電流輸出的優勢，對保護進行整組傳動試驗，非常方便、實用。
9、電子式極性判別，聲光指示測試結果，方便、直觀。
10、保護功能完善 本機具有單片機控制下的過流、過壓保護功能，可根據試驗參數的設定情況自動調整過流過壓保護值，以確保被試設備的安全。
注意事項和簡單故障處理
1、做CT伏安特性試驗注意事項：做試驗前，一定按照說明書的接線圖來接線，當要用380V電源時候，不要380V的電源接到面板的輸出端子，否則毀壞儀器。
2、測試完一項目，並要進行其他測試時，請先關機，更換接線後再開機進行測試。
3、照規定的操作程式進行，不要頻繁的誤操作。
4、在測量過程中，如果要退出測量，按“復位”鍵並等待一分鐘（“復位”並不能使正在執行的程式立刻停止，需要耐心等待）。最好的方法是關斷儀器電源，然後重啟。
5、測量結果顯示頁面中，將游標移到“存儲序號”處，按“確定”，輸完編號後再按“確定”，再將游標移到“存儲”，按“確定”，即可保存當前頁面。
6、發現工作不正常時請首先檢查電源保險是否熔斷（電源插口內），更換型號一致保險後方可繼續測試。
7、發現儀器損壞，請立即停止使用並通知本公司，不要自行開箱修理。
8、開機無顯示，請檢查電源是否接好，保險是否熔斷。
操作注意事項 1. 為了保護人身及設備安全，使用前請詳細閱讀使用說明書，並嚴格按說明書要求規範操作。 2. 為保證儀器工作的可靠性，請勿將儀器左右側的散熱孔堵塞。 3. 不要讓任何異物掉入機箱內，以免發生短路。 4. 試驗之前請將儀器可靠接地。 5. 做CT變比試驗時，請將CT二次繞組的接地線斷開。 6. 做PT伏安特性時，請將被測PT的一次繞組的零位端接地。 7. 如主機不能與電腦進行通訊時，請檢查你的電腦串口是否設定為COM1口。 8. 主機最多可保存45組數據，掉電後數據不丟失。
