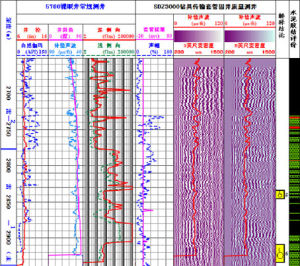

變密度測井圖

變密度測井圖（variable density log）是聲波全波測井的一種記錄方式。判斷套管與水泥環以及水泥環與地層的膠結情況。變密度測井圖也可用於確定岩石彈性係數，進而研究地層的機械強度。

簡介

變密度測井圖（variable density log）是聲波全波測井的一種記錄方式。它記錄的是較長一段聲波波形的變化，是將井下儀器接收到的聲波信號中各波峰幅度的變化變換為亮度的變化後記錄在膠片上。

特點

膠片上的明亮部分，對應于波形的負幅度，黑暗部分對應於正幅度，幅度愈大，膠片上明暗反差也愈大，能夠反映套管中聲波幅度的變化情況和地層中的聲波信號。
變密度測井圖多套用於檢查固井質量。根據套管信號和地層信號的特徵，可以判斷套管與水泥環以及水泥環與地層的膠結情況。
變密度測井圖也可用於確定岩石彈性係數，進而研究地層的機械強度。
