警用接口定義

警用接口連線示意圖警用接口連線示意圖
警用接口是安裝在歸屬位置暫存器(HLR)、移動交換中心/訪問位置暫存器(MSC/VLR)和關口移動交換中心(GMSC) 內的的警用軟、硬體的統稱,相關網元通過警用接口與警用信息中心相連線。

警用接口的功能

警用接口的功能是在對網元安全性和全部業務不造成任何影響的前提下,實現對被控號碼(類型包括MSISDN、imsi、IMEI)所有話務活動和非話務活動的實時跟蹤和監聽,如移動台開機、移動台關機、移動台呼出話務、移動台呼入話務、移動台通話過程中切換、移動台位置更新、移動台特服業務、移動台簡訊息收
發、數據通信和傳真收發等。對於非話務活動,能實時輸出相應的移動台活動報告;對於話務活動,在實時輸出相應移動台活動報告的同時,輸出話務內容。

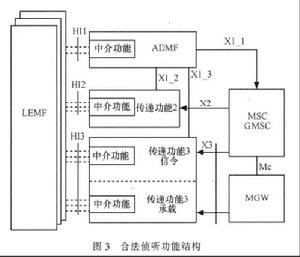

合法偵聽功能結構圖合法偵聽功能結構圖
警用接口也稱為X 接口, 在圖 中,X1、X2、X3 表示為警用接口。警用接口X1 主要實現合法偵聽功能模組的激活(activation)、去激活(deactivation)、查詢(interrogation)等通信控制功能。警用接口X2、X3 分別實現對IRI 數據和CC 數據的實時偵聽,並轉發給DF 功能模組。
在基於電路域的合法偵聽結構中, 偵聽控制設備(intercepting control element,ICE) 主要有移動交換中心(MSC)、關口移動交換中心(GMSC)。每個單獨的ICE 能夠獨立地執行偵聽功能,包括激活、去激活、查詢以及調用(invocation)。

單獨的ICE獨立地執行偵聽的功能

激活

當需要對TI 實施合法偵聽時,激活功能就會被套用。激活需要X1 接口的3 個子接口(X1_1、X1_2、X1_3)協作完成,其激活順序為X1_2、X1_3、X1_1。
X1_2、X1_3 激活流程為:ADMF 將激活信息通過X1_2/X1_3 接口分別傳送給DF2/DF3,而後由DF2/DF3 應答,告知激活結果。對TI 的激活,X1_2IRI)/X1_3(CC)接口傳送的信息包括:①TI 信息;② IRI 轉發地址或CC 轉發地址,即LEMF 地址;③需被傳遞的信息子集;④一個DF2/DF3 上激活的身份, 對DF2/DF3 而言是它惟一的標識,並被進一步用來查詢或去激活;⑤偵聽的位置區;⑥授權的參考號碼(可選)。
X1_1 接口激活的流程為:ADMF 將激活信息通過X1_1 接口傳送給ICE,而後由ICE 應答,告知激活結果。對TI 的激活,在X1_1 接口傳送的信息包括:①TI 信息;②CC 信息標識,確定是否需要偵聽;③IRI 的轉發功能地址;④CC 的傳遞功能地址;⑤偵聽的位置區。
一個TI 能夠被不同的LEA 請求激活,每一個LEA 可以對不同的TI 請求偵聽。這種情況下,每一個被偵聽的TI激活請求信息,都將被獨立地在X1_1 接口上由ADMF 向ICE 傳送。偵聽的內容可以僅僅是IRI 或者IRI 和CC 兩者皆是。當不同的LEA 請求激活同一個TI 時,ADMF 確定這個偵聽目標已經激活並可以傳送附加的激活訊息給ICE。偵聽內容需要僅僅由IRI 變更為IRI 和CC 時, 更改的激活信息會被重新傳送到ICE。

去激活

當需要對TI 撤銷合法偵聽時, 去激活功能將會被套用。去激活在X1 接口流程順序為:X1_1、X1_2、X1_3。
在X1_1 接口傳送的信息包括:①TI 信息;②偵聽的位置區。在X1_2/X1_3 接口傳送的信息主要是一個DF2/DF3 上激活的身份,對DF2/DF3 而言是它惟一的標識。
如果一個TI 通過不同的標識被激活,則每一個TI 的去激活信息將被單獨地從ADMF 傳送到ICE。比如一個手機的MSISDN 和IMEI。不同的LEA 完成了同一個TI 的激活請求後,發起該TI 的去激活請求,那么ADMF 將確定保持TI 的激活狀態。在這種情況下,ADMF 將不會傳送去激活訊息到ICE,除非當偵聽內容需要從CC 和IRI 改為IRI時,更改的激活信息會被重新傳送到ICE。

查詢

查詢功能在X1 接口實現,查詢內容主要有:①每個相關的ICE 上的一條具體的激活信息或者所有激活信息;②在一個DF 上的一條具體的激活信息或者所有激活信息;③一個TI 在一個DF 上的所有激活信息。
