諧波干擾

在整流迴路中，輸入電流的波形為不規則的矩形波，波形按傅立葉級數分解為基波和各次諧波，其中的高次諧波將干擾輸入供電系統。在逆變輸出迴路中，輸出電流信號是受PWM載波信號調製的脈衝波形，對於GTR大功率逆變元件，其PWM的載波頻率為2～3KHZ，而IGBT大功率逆變元件的PWM最高載頻可達15KHZ。同樣，輸出迴路電流信號也可分解為只含正弦波的基波和其他各次諧波，而高次諧波電流對負載直接干擾。另外，高次諧波電流還通過電纜向空間輻射，干擾鄰近電氣設備。

定義

諧波干擾常用的方法

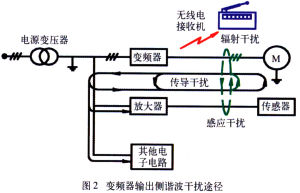

諧波的傳播途徑是傳導和輻射，解決傳導干擾主要是在電路中把傳導的高頻電流濾掉或者隔離;解決輻射干擾 就是對輻射源或被干擾的線路進行禁止。

抑制方法

具體常用方法：

諧波干擾

(1) 變頻系統的供電電源與其他設備的供電電源相互獨立，或在變頻器和其他用電設備的輸入側安裝隔離變壓器，切斷諧波電流。

(2) 在變頻器輸入側與輸出側串接合適的電抗器，或安裝諧波濾波器，濾波器的組成必須是LC型，吸收諧波和增大電源或負載的阻抗，達到抑制諧波的目的。

(3) 電動機和變頻器之間電纜應穿鋼管敷設或用鎧裝電纜，並與其他弱電信號在不同的電纜溝分別敷設，避免輻射干擾。

(4) 信號線採用禁止線，且布線時與變頻器主迴路控制線錯開一定距離(至少20cm以上)，切斷輻射干擾。

(5) 變頻器使用專用接地線，且用粗短線接地，鄰近其他電器設備的地線必須與變頻器配線分開，使用短線。這樣能有效抑制電流諧波對鄰近設備的輻射干擾。
