試觸法

試觸法

在使用電壓表的時候,待測電壓值不能超過電壓表的量程,並且儘量使讀數準確。電壓表的量程,就是電壓表所能測量的電壓的最大值,待測電壓值超過電壓表量程,容易燒壞電壓表。所以,在用電壓表測電壓之前,應對待測電壓值進行估計,無法估計則採用試觸法,電壓太大也不會把指針打壞。因為指針的偏轉是需要時間的,你可以具體實踐一下,如果你動作夠迅速的話,指針還沒擺到頭就回來了,所以也不會把指針打彎,防止燒壞電錶。

試觸法

試觸法還有一個在實驗操作中的用途,可以 判斷接線柱是否接反(指針會向沒有刻度的一方偏轉,此時可以先切斷電流,然後將接線柱上的導線對調)

試觸法 試觸法

註:把表打壞就是說表的指針被打彎,指的不準確了。那個指針是很細,很脆弱的。所以在不知道電壓或電流具體多大時,測量都要先試觸,避免把電錶損壞。 這一點與電流表的使用方法相同。

注意事項

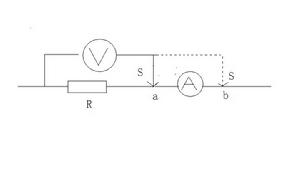

若不知待測電阻的大概值,為了選擇正確的電路接法以減少誤差,可將電路如圖連線,只空出電壓表的一個接頭S,然後將S分別與a,b接觸一下,觀察電壓表和電流表的變化狀況,

試觸法 試觸法

(1)若電流表的示數有明顯變化,說明電壓表的分流作用較強,被測電阻是一個高阻值電阻,應選用電流表內接法,S應接b測量

(2)若電壓表的示數有明顯變化,說明電流表的分壓作用明顯S應接a測量

試觸法 試觸法

總結可知大電阻採用電流表內接法,測量結果偏大,小電阻採用電流表外接法測量結果偏小。
