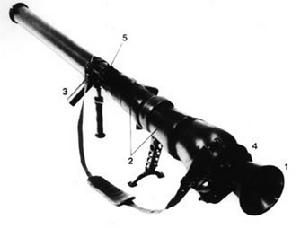

西班牙C90式火箭概況
西班牙C90式火箭C90式火箭由發射器、C90-CR反坦克火箭、C90-CR-RB反坦克火箭、C90-CR-AM殺傷/破甲火箭、C90-CR-FIM發煙/燃燒火箭、C90-CR-BK攻堅火箭、VN38(或VN38-C)型夜視儀和光學瞄準鏡等組成。除C90-CR-BK多用途攻堅火箭外,其他型號均於20世紀90年代末開始裝備西班牙軍隊,並出口一些西方國家。
該火箭武器系列主要戰術使命是殺傷350m距離以內的集群有生力量;摧毀這一距離內的碉堡、鋼筋混凝土磚牆、磚石牆體等建築物和各種永久性、半永久性工事;毀壞250m距離內的各種輕型坦克、裝甲車和裝甲運輸車等裝甲目標;也可以用於毀壞各種無裝甲防護的車輛和其他軍事目標。
組成及主要性能
西班牙C90式火箭C90式火箭系列各型號的戰術使命不盡相同,因而其結構和特點也有較大區別。
C90-CR-BK攻堅火箭
C90-CR-BK攻堅火箭是這一武器系列中的最新型號,於2001年國際彈藥會議上首次亮相,預計不久將裝備西班牙軍隊。C90-CR-BK攻堅火箭由發射器、火箭彈、光學瞄準鏡(或夜視儀)等組成。火箭彈由前引信、前戰鬥部、隔爆裝置、隨進戰鬥部、隨進引信、尾管、點火機構、火箭發動機和尾翼穩定機構等零部件組成。前引信為靈敏度高的觸發引信,火箭彈碰擊目標時起作用;前戰鬥部採用聚能裝藥,作用時,可在目標上開一個孔;隔爆裝置位於前戰鬥部與隨進戰鬥部之間,功能是前戰鬥部作用時,保護隨進戰鬥部,使其不會殉爆;隨進戰鬥部的作用有兩個,一是將目標上的孔擴大,為部隊進入工事開闢通道,二是產生一定數量的殺傷元,將工事內的有生力量殺傷;隨進引信是延期引信,只有當隨進戰鬥部進入前戰鬥部在目標上開的孔後方能作用;尾管內有火箭發動機及其點火系統,外有穩定尾翼。
C90-CR-BK攻堅火箭彈的發動機在火箭彈飛離發射器前其裝藥便燃燒完畢,因此,火箭彈發射時無後噴火焰,射手可在瞄準目標後,以任意姿勢抵肩發射。火箭彈最大直徑90mm,發射狀態時武器系統質量5.1kg,儲存運輸狀態時武器系統質量5.4kg,射擊狀態時武器系統長900mm,運輸狀態時武器系統長1050mm。對固定目標的有效射程350m,對運動目標的有效射程250m,對雙層鋼筋混凝土的穿透深度300mm,對軋制均質裝甲鋼板的穿透深度70mm,對硬土牆的穿透深度1200mm,對土石牆的穿透深度1000mm,對紅磚牆的穿透深度600mm,破孔的直徑可達400～500mm,單兵完全能通過破孔。隨進戰鬥部還有大約400枚殺傷破片,密集殺傷半徑8m,有效殺傷半徑18m。
C90-CR與C90-CR-RB反坦克火箭
C90-CR反坦克火箭武器系統是這一武器系列中的第一種型號,現已作為西班牙軍隊的制式裝備,並且出口西歐等一些國家。該武器系統的主要戰術使命是毀壞中、輕型坦克及各種裝甲戰車、裝甲運輸車和其他輕型裝甲目標;摧毀房屋建築及輕型工事等各種強度較低的堅固目標和殺傷有生力量。
C90-CR反坦克火箭的組成與C90-CR-BK反坦克火箭基本一樣,不同之處在於戰鬥部的結構,因戰術任務不同,藥型罩和主裝藥的結構尺寸與其他型號有很大區別,主要是藥型罩的錐角比較小,壁厚也不一樣。
C90-CR反坦克火箭彈由靈敏度很高的觸發引信、聚能裝藥戰鬥部、火箭發動機、尾管和尾翼穩定機構組成。火箭彈最大直徑90mm,發射狀態時武器系統質量4.7kg,長943mm,儲存運輸狀態時武器系統質量5.0kg,長1093mm。對運動目標和點目標的有效射程300m,對軋制均質裝甲鋼板的穿透深度400mm,對鋼筋混凝土牆的穿透深度1000mm。
C90-CR-RB反坦克火箭的基本結構與C90-CR反坦克火箭相同,只是對聚能裝藥結構進行了最佳化設計,改進了藥型罩、隔板和主、副藥柱的形狀,使火箭彈的威力提高了20%。對混凝土的穿透深度1200mm,對軋制均質裝甲鋼板的穿透深度480mm,對點目標的有效射程300m,對面目標的有效射程800m。
西班牙C90式火箭C90-CR-AM殺傷/破甲火箭
C90-CR-AM殺傷/破甲火箭是該武器系列中的多用途武器,其發射器、夜視儀與瞄準鏡都與C90-CR火箭相同,不同的是火箭彈的戰鬥部。它採用殺傷/破甲多用途戰鬥部,破甲威力比反坦克火箭彈小得多,只能對付裝甲戰車和裝甲運兵車等一些輕型裝甲目標。彈體的結構和主裝藥的類型與其他型號有較大區別,爆炸時殼體能形成1000多枚殺傷破片,密集殺傷半徑10m,有效殺傷半徑21m,形成很大的殺傷威力。在主裝藥中加入了一定數量的發煙劑和燃燒金屬,因而,此彈除能對付輕型裝甲目標外,還能殺傷有生力量、縱火和施放煙幕,在戰場上,可兼具主用彈和特種彈的戰術用途。
C90-CR-FIM發煙/燃燒火箭
C90-CR-FIM發煙/燃燒火箭發射特種彈,主要用於施放煙幕和縱火。該武器與其他型號的主要區別在彈藥上,它所採用的引信和戰鬥部的裝藥與上述幾種火箭彈完全不同。配用快速點火引信,戰鬥部的裝藥是發煙/燃燒劑,整個武器系統的質量也比其他型號稍重,武器系統的發射狀態質量5.3kg,運輸狀態質量5.45kg。
此外,公司還為這一武器系統研製了一種訓練裝置--TR-90訓練器。這一訓練器的外形尺寸、結構、操作使用方法和採用的光學瞄準鏡等都與C90式火箭系統極為相似。
C90式火箭發射器
C90式火箭發射器為一次性使用型,由發射筒、前蓋、後堵塞、肩托、發射/保險機構、背帶等零部件組成。發射器的筒體由加強型樹脂製成,兼作火箭彈的包裝筒。發射時要將前蓋取下。發射/保險機構安裝在發射筒的右側,其結構與一般火箭發射器的基本相同,採用機械式擊發機構,點火機構採用煙火裝置,因而發射器不需要任何電源;背帶環也安裝在發射筒右側,背帶的長短可以根據使用者的需要進行調整;肩托的位置在發射筒的下方,其形狀恰好能緊貼人體的肩膀,使用非常舒適。
該武器系統沒有機械瞄準具,都配有光學瞄準鏡和夜視儀,採用內置式光學瞄準鏡,放大倍率為2倍。這一瞄準鏡易於捕獲目標,使武器的首發命中率得到極大提高。該瞄準鏡在結構上最突出的特點是有一個內置式永久性光源,即使在只有微弱星光或完全沒有任何光線的黑夜也能清晰地看清分劃板,配合夜視儀使用非常方便。裝瞄準鏡的接口是通用接口,不僅可裝光學瞄準鏡和VN38式夜視儀,還可在安裝適配器後,加裝美軍現裝備的各種白光和夜視設備。
配用的VN38型夜視儀,是公司為提高C90式火箭系統的夜戰能力而專門研製的。這一夜視儀還配有一個倍率為3.3倍的觀察鏡,便於夜間觀察。這種夜視儀與所配備的光學瞄準鏡之間有一半以上的零部件可以互換。
從總體來看,這一武器系列的主要特點是綜合效能高、輕便、操作使用簡單、威力適中,經濟性也比較好。
