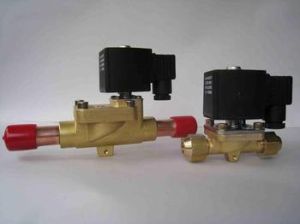

製冷電磁閥

製冷電磁閥適用於無壓差或低壓力系統,脈衝電磁閥通過導線將電磁閥體內線圈輸入正向脈衝信號,線圈產生的工作磁通,使動芯吸合,打開閥門。

製冷電磁閥製冷電磁閥

介紹

製冷電磁閥適用於無壓差或低壓力系統,如壓力低於0.8MPa,溫度不高於180℃各種混合介質管路,如造紙、印染、服裝設備、暖通空調、電鍍塗裝、乾燥設備、機械設備及空氣處理等行業,是自動化控制工程、項目改造及設備配套的首選產品。重新設計,採用球面過度,小阻力提高流通能力。

原理

脈衝電磁閥通過導線將電磁閥體內線圈輸入正向脈衝信號,線圈產生的工作磁通,使動芯吸合,打開閥門。當停止正向脈衝信號輸入時,動芯釋放,動芯在彈簧力的作用下回復到初始狀態,關閉閥門,另外有自保持型的,停止輸入正向脈衝或斷電後也能保持,需要輸入負向脈衝信號才能復位。脈衝電磁閥的工作原理是利用電器的脈衝轉化為機械的脈動使得脈動氣體的強大能量變成動量在短時間內釋放產生巨大衝力,用plc控制其脈衝的間隔應根據額定氣體壓力恢復時間來確定。

特點

一:適用性

管路中的流體必須和選用的電磁閥系列型號中標定的介質一致。

流體的溫度必須小於選用電磁閥的標定溫度。

電磁閥允許液體粘度一般在20CST以下,大於20CST應註明。

工作壓差,管路最高壓差在小於0.04MPa時應選用如ZS,2W,ZQDF,ZCM系列等直動式和分步直動式;最低工作壓差大於0.04MPa時可選用先導式(壓差式)電磁閥;最高工作壓差應小於電磁閥的最大標定壓力;一般電磁閥都是單向工作,因此要注意是否有反壓差,如有安裝止回閥。
1.集直動式開閥和先導式開閥兩位一體的反衝式特殊結構;

2.零壓力亦能打開主閥,低壓差流量大,適用範圍廣;

3.不同的使用介質,採用針對性的密封,更加提高電磁閥合理性;

4.閥塞採用一次成型工藝,更加提高電磁閥的壽命和可靠性;

5.採用精鑄銅體,外觀精巧美觀。

結構特點

電磁分步直接活塞式操作結構

①集直動式開閥和先異式開閥兩位一體的反衝式特殊結構;

②無壓力亦能打開主閥,低壓差流量大,適用範圍廣;

③採用聚四氟乙烯密封,耐溫性能好;

④零壓差能可靠動作;

⑤型式:常閉式。

工作原理

製冷電磁閥是用來控制流體的方向的自動化基礎元件,屬於執行器;通常用於機械控制和工業閥門上面,對介質方向進行控制,從而達到對閥門開關的控制。電磁閥里有密閉的腔,在不同位置開有通孔,每個孔都通向不同的油管,腔中間是閥,兩面是兩塊電磁鐵,哪面的磁鐵線圈通電閥體就會被吸引到哪邊,通過控制閥體的移動來檔住或漏出不同的排油的孔,而進油孔是常開的,液壓油就會進入不同的排油管,然後通過油的壓力來推動油缸的活塞,活塞又帶動活塞桿,活塞桿帶動機械裝置動。這樣通過控制電磁鐵的電流就控制了機械運動。唯有電磁閥是用電磁力作用於密封在電動調節閥隔磁套管內的鐵芯完成,不存在動密封,所以外漏易堵絕。電動閥力矩控制不易,容易產生內漏,甚至拉斷閥桿頭部;電磁閥的結構型式容易控制內泄漏,直至降為零。所以,電磁閥使用特別安全,尤其適用於腐蝕性、有毒或高低溫的介質。電磁閥本身結構簡單,價格也低,比起調節閥等其它種類執行器易於安裝維護。更顯著的是所組成的自控系統簡單得多,價格要低得多。由於電磁閥是開關信號控制,與工控計算機連線十分方便。在當今電腦普及,價格大幅下降的時代,電磁閥的優勢就更加明顯。

形式種類

1、直動式電磁閥

原理:通電時,電磁線圈產生電磁力把關閉件從閥座上提起,閥門打開;斷電時,電磁力消失,彈簧把關閉件壓在閥座上,閥門關閉。

特點:在真空、負壓、零壓時能正常工作,但通徑一般不超過25mm。

2、分布直動式電磁閥

原理:它是一種直動和先導式相結合的原理,當入口與出口沒有壓差時,通電後,電磁力直接把先導小閥和主閥關閉件依次向上提起,閥門打開。當入口與出口達到啟動壓差時,通電後,電磁力先導小閥,主閥下腔壓力上升,上腔壓力下降,從而利用壓差把主閥向上推開;斷電時,先導閥利用彈簧力或介質壓力推動關閉件,向下移動,使閥門關閉。

特點:在零壓差或真空、高壓時亦能可動作,但功率較大,要求必須水平安裝。
