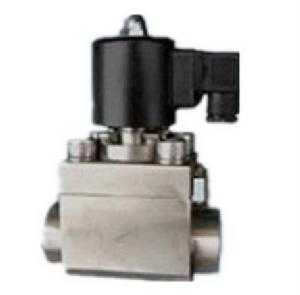

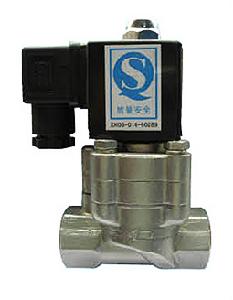

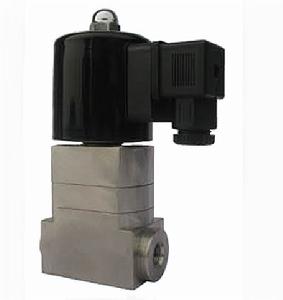

產品套用範圍
它廣泛套用於航天、船舶重工、化工、冷凍設備、食品醫設備等製冷管道系統中。
產品特點
閥芯均為不鏽鋼活塞式,活塞環用特殊耐低溫、耐磨材料製作;活塞與金屬閥腔不產生直接摩擦,閥體安裝方向無限制;特製線圈,不易燒毀;長時間停止動作重新啟動,作同樣靈敏。
主要技術參數
產品規格: | DN0.5~DN100 |
閥體材質: | 不鏽鋼 |
適用介質: | 液氮、氣、油、蒸汽、腐蝕流體等 |
溫度範圍: | -200~+150℃ |
介質粘度: | 小於50C St(大於時需定製) |
防護性能: | 防潮、防爆(Exd IICT5)、防腐 |
接線方式: | 接線座式;引線式;插頭式 |
控制方式: | 常開、常閉 |
電源電壓: | DC24~127V; AC36~380V |
連線方式: | 內螺紋、法蘭(外螺紋和特殊接口可定做或加轉接頭) |
尺寸規格
公稱通徑 | 連線尺寸 (D) | L (mm) | L1 (mm) | H (mm) | H1 (mm) | B (mm) | 重量 | L (mm) | L1 (mm) | H (mm) | H1 (mm) | B (mm) | 重量 | |
DN15 | G1/2 | 70 | 14 | 135 | 14 | 56 | ||||||||
DN20A | G3/4 | 80 | 15 | 135 | 16 | 56 | ||||||||
DN20B | B3/4 | 85 | 15 | 160 | 16 | 56 | 100 | 16 | 155 | 25 | 70 | |||
DN25 | G1 | 95 | 15 | 160 | 23 | 62 | 100 | 16 | 155 | 25 | 70 | |||
DN32 | G1(1/4) | 115 | 18 | 175 | 28 | 75 | 120 | 20 | 170 | 33 | 85 | |||
DN40 | G1(1/2) | 130 | 20 | 190 | 33 | 85 | 143 | 24 | 185 | 37 | 95 | |||
DN50 | G2 | 145 | 20 | 205 | 41 | 100 | 155 | 24 | 195 | 41 | 125 | |||
閥體材質 | 不繡鋼 | 鑄鐵 | ||||||||||||
適用壓力 | 0.01~6.4MPa | 0.01~1.6MPa |
註:出口端壓力大於進口端壓力,介質會反嚮導通。可安裝止回閥或訂製自帶止回功能的閥。
工作原理
常閉:當線圈通電時,先導閥芯吸合,先導孔打開,閥上腔卸壓,活塞靠下腔介質壓力推動,電磁閥打開;當線圈斷電時,先導閥芯靠彈簧復位,先導孔關閉,閥上腔由活塞節流孔增壓和復位彈簧的推力,電磁閥關閉。
常開:當線圈通電時,先導孔關閉,閥上腔由活塞節流孔增壓和復位彈簧的推力,電磁閥關閉。當線圈斷電時,先導閥芯靠彈簧復位,先導孔打開,閥上腔卸壓,活塞靠下腔介質壓力推動,電磁閥打開。
