裝配式熱電偶

裝配熱電偶的概述 裝配熱電偶的主要技術參數 熱電偶時間常數

工業用裝配式熱電偶作為測量溫度的變送器通常和顯示儀表、記錄儀表和電子調節器配套使用.它可以直接測量各種生產過程中從0℃到1800℃範圍的液體、蒸汽和氣體介質以及固體的表面溫度。

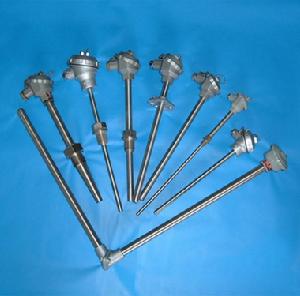

裝配式熱電偶

的詳細介紹
本廠主要生產熱電偶、熱電阻等一次儀表、生產的裝配式熱電偶採用國際IEC標準。同時，採用機械電子工業部熱電偶統一設計的系列、型譜。
裝配熱電偶的概述
工業用裝配式熱電偶作為測量溫度的變送器通常和顯示儀表、記錄儀表和電子調節器配套使用.它可以直接測量各種生產過程中從0℃到1800℃範圍的液體、蒸汽和氣體介質以及固體的表面溫度。
根據國家規定，我公司生產符合IEC國際標準分度號的鉑銠 30－鉑銠6、鉑銠13－鉑、鉑銠10－鉑、鎳鉻－鎳矽、鎳鉻－康銅等等的裝配式熱電偶。
裝配熱電偶通常由感溫元件、安裝固定裝置和接線盒等主要部件組成。

裝配式熱電偶

可選型號
B型、R型、S型、K型、E型
裝配熱電偶的主要技術參數
測量範圍及基本誤差限

熱電偶類別	代號	分度號	測量範圍	基本誤差限
鎳鉻－康銅	WRK	E	0－800℃	±0.75%t
鎳鉻－鎳矽	WRN	K	0－1300℃	±0.75%t
鉑銠13-鉑	WRB	R	0-1600℃	±0.25%t
鉑銠10－鉑	WRP	S	0－1600℃	±0.25%t
鉑銠30－鉑銠6	WRR	B	0－1800℃	±0.25%t

　註：t為感溫元件實測溫度值（℃）
熱電偶時間常數

熱惰性級別	時間常數（秒）	熱惰性級別	時間常數（秒）
Ⅰ	90－180	Ⅲ	10－30
Ⅱ	30－90	Ⅳ	<10

　◆熱電偶公稱壓力：一般是指在工作溫度下保護管所能承受的靜態外壓而破裂。
◆熱電偶最小插入深度：應不小於其保護套管外徑的8－10倍（特列產品例外）
◆絕緣電阻：當周圍空氣溫度為15－35℃，相對濕度<80%時絕緣電阻≥5兆歐（電壓100V）。具有防濺式接線盒的熱電偶，當相對溫度為93± 3℃ 時，絕緣電阻≥0.5兆歐（電壓100V）
◆高溫下的絕緣電阻：熱電偶在高溫下，其熱電極（包括雙支式）與保護管以及雙支熱電極之間的絕緣電阻（按每米計）應大於下表規定的值。

規定的長時間使用溫度（℃）	試驗溫度（℃）	絕緣電阻值（Ω）
≥600	600	72000
≥ 800	800	25000
≥1000	1000	5000

裝配熱電偶的型號命名方法

無固定裝置熱電偶	固定螺紋式熱電偶	活動法蘭式熱電偶
固定法蘭式熱電偶	活絡管接頭式熱電偶	固定螺紋錐形熱電偶
直形管接頭式熱電偶	固定螺紋接頭式熱電偶	活動螺紋管接頭式熱電偶
