簡單介紹：
將兩種不的金屬導體焊接在一起，形成閉合迴路，如在焊接端加熱產生溫度差，則在迴路中就會產生熱電動勢，這種現象被稱為賽貝克效應。如果將另一端（視為參考端）溫度保持不變（一般為0℃），那么迴路的熱電動勢則變成測量端溫度的單值函式。這種測量以測量熱電動勢的方法來則量溫度的元件，即兩種成對的金屬導體就被稱為熱電偶。
注意：熱電偶產生的熱電勢只與熱電極材料及其兩端溫差有關，而與熱電極長度及直徑等無關。
主要套用：
通常與顯示儀表、調節儀表、記錄儀及數據採集器等配套使用。用於測量多種液體、氣體、蒸氣介質及固體表面溫度。
技術參數：
常溫絕緣電阻
熱電偶在常溫（25±10℃）濕度不大於80%RH環境下，試驗電壓500±50VDC，電極與外套管之間絕緣電阻不小於1000MΩ.m 。
測溫範圍及允差：
熱偶品種 | 分度號 | I級 | II級 | ||
測溫範圍 | 允差℃ | 測溫範圍 | 允差℃ | ||
鎳鉻-鎳矽 | K | -40～375℃ | ±1.5℃ | -40～333℃ | ±2.5℃ |
375～1000℃ | ±0.4%t | 333～1200℃ | ±0.75%t | ||
鉑銠13-鉑 | S | 0～1000℃ | ±1℃ | 0～600℃ | ±1.5 |
1100～1600℃ | ±[1+0.003 (t-1100)] ℃ | 600～1600℃ | ±0.25%t | ||
鉑銠10-鉑 | R | 0～1000℃ | ±1℃ | 0～600℃ | ±1.5 |
1100～1600℃ | ±[1+0.003(t-1100)] ℃ | 600～1600℃ | t±0.25% | ||
鎳鉻-康銅 | E | -40～375℃ | ±1.5℃ | -40～333℃ | ±2.5℃ |
375～800℃ | ±0.4%t | 333～900℃ | ±0.75%t | ||
鎳鉻矽-鎳矽鎂 | N | -40～375℃ | ±1.5℃ | -40～333℃ | ±2.5℃ |
375～1000℃ | ±0.4%t | 333～1200℃ | ±0.75%t | ||
銅-康銅 | T | -40～125℃ | ±0.5℃ | -40～133℃ | ±1℃ |
125～250℃ | ±0.4%t | 133～350℃ | ±0.75%t | ||
鐵-康銅 | J | -40～375℃ | ±1.5℃ | -40～333℃ | ±2.5℃ |
375～750℃ | ±0.4%t | 333～750℃ | ±0.75%t | ||
鉑銠30-鉑銠 | B | 無此項 | 600～1700℃ | ±0.25%t | |
保護管材料及常用溫度範圍：
材質 | 組成 | 常用溫度 | 特性 |
321 | 1Cr18Ni9Ti | -200～800℃ | 具有高溫耐腐蝕性，一般作耐熱鋼使用 |
304 | 00Cr18Ni10 | -200～800℃ | 低碳含量，具有良好耐晶間腐蝕性，通常作為一般耐熱鋼使用 |
304L | 00Cr18Ni10 | -200～800℃ | |
316 | 00Cr17Ni14Mo2 | -200～750℃ | 低碳含量，具有良好耐晶間腐蝕性，作為耐腐蝕鋼使用 |
316L | 1Cr18Ni12Mo2Ti | -200～750℃ | 超低碳含量，具有良好耐晶間腐蝕性，作為耐腐蝕鋼使用 |
310S | 25Cr20NiFe | -200～1000℃ | 具有高溫抗氧化性，耐腐蝕型通常作為熱鋼使用 |
GH3030 | 0～1100℃ | 鎳基高溫合金鋼，具有優良抗氧化性，耐腐蝕型，通常作為耐熱鋼使用 | |
石英 | Si02 | 0～1000℃ | 耐熱衝擊好，但強度低；耐酸性好，耐鹼差，在氫氣及還原性氣體中氣密性差 |
高鋁質瓷管 | AI2O3 | 0～1400℃ | AL2O3純度越高，其高溫強度、電絕緣性、耐磨性能越好，在氧化性或還原性氣氛中，也可用到很高的溫度 |
剛玉質瓷管 | AI2O3 | 0～1600℃ |
常用型號說明書：
產品型號 | 結構與安裝形式 | 接線盒 | 管徑 | 備註說明 | 產品外形示意圖 | ||||
HWRN2 HWRC2 HWRE2 | -120 | 無固定裝置直插式 | 防噴式 | 16mm | 適用於常壓 | ||||
-121 | 無固定裝置直插式 | 防噴式 | 20mm | ||||||
-130 | 無固定裝置直插式 | 防水式 | 16mm | ||||||
-131 | 無固定裝置直插式 | 防水式 | 20mm | ||||||
-220 | 固定螺紋 | 防噴式 | 16mm | M27×2 M33×2 G3/4 G1 其它請註明 公稱壓力10MPa | |||||
-221 | 固定螺紋 | 防噴式 | 20mm | ||||||
-230 | 固定螺紋 | 防水式 | 16mm | ||||||
-231 | 固定螺紋 | 防水式 | 20mm | ||||||
-220S | 固定螺紋(變徑) | 防噴式 | 16+6 | ||||||
-221S | 固定螺紋(變徑) | 防噴式 | 20+8 | ||||||
-230S | 固定螺紋(變徑) | 防水式 | 16+6 | ||||||
-231S | 固定螺紋(變徑) | 防水式 | 20+8 | ||||||
-320 | 活動法蘭固定 | 防噴式 | 16mm | 法蘭直徑(mm) Ø70 適用於常壓 | |||||
-321 | 活動法蘭固定 | 防噴式 | 20mm | ||||||
-330 | 活動法蘭固定 | 防水式 | 16mm | ||||||
-331 | 活動法蘭固定 | 防水式 | 20mm | ||||||
-420 | 固定法蘭固定 | 防噴式 | 16mm | 法蘭直徑(mm) Ø95、Ø105、Ø115三種規格 公稱壓力6.4MPa | |||||
-421 | 固定法蘭固定 | 防噴式 | 20mm | ||||||
-430 | 固定法蘭固定 | 防水式 | 16mm | ||||||
-431 | 固定法蘭固定 | 防水式 | 20mm | ||||||
-420S | 固定法蘭(變徑) | 防噴式 | 16+6 | ||||||
-421S | 固定法蘭(變徑) | 防噴式 | 20+8 | ||||||
-430S | 固定法蘭(變徑) | 防水式 | 16+6 | ||||||
-431S | 固定法蘭(變徑) | 防水式 | 20+8 | ||||||
-620 | 直角彎頭 | 防噴式 | 16mm | 說明見下圖 | |||||
-630 | 直角彎頭 | 防水式 | 16mm | ||||||
-620 | 固定螺紋錐形管 | 防噴式 | M33×2 | 公稱壓力30MPa 流速<80m/s | |||||
-621 | 固定螺紋錐形管 | 防噴式 | M27×2 | ||||||
-630 | 固定螺紋錐形管 | 防水式 | M33×2 | ||||||
-631 | 固定螺紋錐形管 | 防水式 | M27×2 | ||||||
☆ 固定法蘭參數說明 | 固定法蘭外形示意圖 | ||||||||
代號 | D | 1 | D2 | D3 | d | ||||
F1 | 95 | 65 | 45 | 12或16 | 14 | ||||
F2 | 105 | 75 | 55 | 12或16 | 14 | ||||
F3 | 115 | 85 | 65 | 12或16 | 14 | ||||
符 號說 明 | D：固定法蘭直徑 D3：保護管直徑 | ||||||||
D1：定位孔同心圓直徑 | |||||||||
d：定位孔直徑(數量為4個) | |||||||||

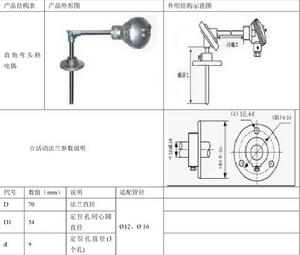

外形及結構圖：
選型手冊：
裝配式熱電偶選型表 | |||||||
HWR口◇-口口口口 | 說明 | ||||||
HWR | 熱電偶 | ||||||
口 | N=K型 P=S型 M=N型 C=T型 F=J型 E=E型 Q=R型 R=B型 | 熱電偶分度號 | |||||
◇ | 1=單支（默認，可省略） 2=雙支 | 偶絲對數 | |||||
口 | 安裝固定形式 | 1、如無說明，保護管內均為單支。 2、如選用螺紋固定，請註明螺紋接口形式。具體參見卡套螺紋接口。 3、註明保護管總長和插入深度。 4、對於特殊要求的產品，以訂貨協定為準。 | |||||
1 | 無固定裝置 | ||||||
2 | 固定螺紋 | ||||||
3 | 活動法蘭 | ||||||
4 | 固定法蘭 | ||||||
5 | 直角彎頭 | ||||||
6 | 固定螺紋錐形管 | ||||||
口 | 接線盒形式 | ||||||
2 | 防濺式 | ||||||
3 | 防水式 | ||||||
口 | 保護管直徑 | ||||||
0 | Ø16 | ||||||
1 | Ø20 | ||||||
HWZ | N | K | 2 | 3 | 1 | ||
選型時應註明型號、熱電偶分度號、精度等級，默認為II級，安裝固定形式、接線盒形式、保護管材質、直徑、長度或插入長度，溫度範圍，如有特殊要求請註明。 | |||||||
