定義

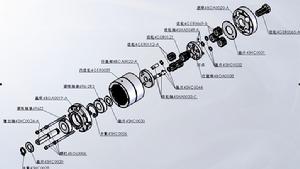

行星齒輪箱即行星減速箱又叫齒輪箱、變速箱(Planetary Gearbox),其結構是多個行星齒輪圍繞一個太陽輪轉動的機構,也是將電機轉速降低,同時又將電機扭力成比例增大的機構。其外形如圖特點及套用
特點:相比同類普通齒物理學箱,其具有傳遞平穩、承載力大、小的空間有大的傳動比,特別是壽命.若其齒輪是鋼件,壽命可達1000H,體積小巧,外觀美觀.套用:行星齒輪箱,套用非常廣泛,最初與電機配合,除了用於微型減速馬達,還用於遮陽行業辦公自動化,智慧型家居,生產自動化,醫療器械,金融機械,遊戲機等領域.如自動窗簾,智慧型馬桶,升降系統,點鈔機,廣告燈箱等等行業.
目前市面上行星齒輪箱主要有直徑16MM,22MM,28MM.32MM,36MM,42MM,與馬達配合,其功能可以達到負載力矩:50KG 1-30W 負載轉速:3-2000RPM
傳動比計算
行星減速箱:一級:i=(內齒輪齒數/太陽齒齒數)+1多級:i=i1Xi2Xi3…
噪音分析及處理方法
行星齒輪箱是機械傳動中廣泛套用的重要部件,一對齒輪嚙合時,由於不可避免地存在著齒距、齒形等誤差,在運轉過程中會產生嚙合衝擊而發生與齒輪嚙合頻率相對應的噪聲,齒面之間由於相對滑動也發生摩擦噪聲。由於齒輪是齒輪箱傳動中的基礎零件,降低齒輪噪聲對控制齒輪箱噪聲十分必要。一般來說,齒輪系統噪聲發生的原因主要有以下幾個方面:1.齒輪設計方面。 參數選擇不當,重合度過小,齒廓修形不當或沒有修形,齒輪箱結構不合理等。齒輪加工方面 基節誤差和齒形誤差過大,齒側間隙過大,表面粗糙度過大等。
2. 齒輪系及齒輪箱方面。裝配偏心,接觸精度低,軸的平行度差,軸,軸承、支承的剛度不足,軸承的迴轉精度不高及間隙不當等。
3. 其他方面輸入扭矩。負載扭矩的波動,軸系的扭振,電動機及其它傳動副的平衡情況等。
經過多年的努力和不斷的探索,美嘉華成功引進了世界先進的Blu-Goo超級潤滑劑,超級潤滑劑是一種有多種用途的特殊惰性材料,主要用於降低金屬間接觸。作為一種螺紋密封複合物,該產品在外螺紋和內螺紋間形成一個接觸面,可以保護接頭免受摩擦和磨損影響,同時可以承受1407公斤/平方厘米的壓力,甚至是磨損,腐蝕或錯誤機加工的螺紋面。該產品也是一種極好的齒輪箱添加劑,可以在內部件上形成以一層薄膜。從而降低摩擦,齒輪噪音以及泄露。它也明顯降低力矩應力,滿足動力減壓需求。它可以用於墊圈面或作為一種填料補充,通過密封以防止流體泄露,可以在316°C的溫度下套用,成功達到了降低齒輪箱噪聲的目的。
