螺紋孔定位規

螺紋孔定位規螺紋精度JIS 2級，螺紋規格M2-M20，同心度0.01mm

簡介

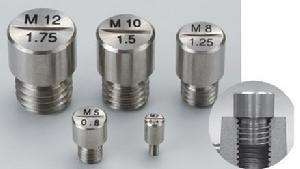

螺絲孔定位規外觀圖

用於做螺紋孔定位和測量螺紋孔中心距的輔助工具，常配合三坐標測量機，卡尺等套用。

工作原理

將螺紋孔定位規旋入螺紋孔中，旋緊後將上面的圓柱做為測量的參照物，測量兩螺紋孔中心距時需同時用兩個螺紋孔定位規，用卡尺測量兩個圓柱的外側總長再減去兩個圓柱直徑和的二分之一。定位測量時，用三坐標測量機的測圓柱功能，求取圓柱的軸心做為螺紋孔的坐標依據。

規格介紹

圓柱外圓精度：0.005mm
