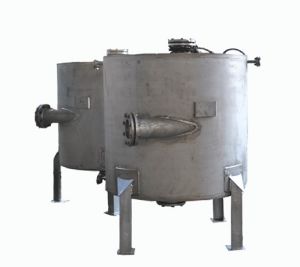

螺旋板換熱器組

螺旋板換熱器組

螺旋板換熱器www.jsbote.cn ①傳熱效能好。②有自清洗作用。③不可拆式結構的密封性能好。④相鄰通道內的流體呈純逆流方式流動,可得到最大的對數平均溫差,有利於小溫差傳熱,適用於回收低溫位熱能。⑤結構較緊湊單位設備體積內的傳熱面積可達150米(/米(。⑥由於螺旋通道本身的彈性自由膨脹,溫差應力小。⑦價格低廉。

產品用途:
螺旋板換熱器是一種高效換熱器設備,適用汽-汽、汽-液、液-液,對液傳熱。它適用於化學、石油、溶劑、醫藥、食品、輕工、紡織、冶金、軋鋼、焦化等行業。按結構形式可分為不可拆式(Ⅰ型)螺旋板式及可拆式(Ⅱ型、Ⅲ型)螺旋板式換熱器。
螺旋板換熱器的分類:
螺旋板換熱器分為可拆分螺旋板換熱器和不可拆分螺旋板換熱器。不可拆式螺旋板換熱器的結構比較簡單,螺旋通道的兩端全部焊死。可拆式螺旋板換熱器.除螺旋通道兩端的密封結構以外,其他與不可拆式完全相同。為達到機械清洗的目的,可拆式螺旋通道,一端敞開,用平板蓋和墊片密封,以防止流體漏到大氣中或同一通道內的流體短路。為了提高螺旋板的承壓能力,在板與板之間用定距柱支撐。筒體上的流體進出口有法向接管和切向接管兩種。中國普遍使用切向接管,它的流體阻力小,雜質容易被衝出。使用迴轉支座比較方便,可使換熱器立放或臥放。換熱的A、B流體分別流過螺旋板的兩側,其中的一種流體沿螺旋通道由外向內,至中心出口流出;而另一種流體則沿螺旋通道由中心進口,由內向外流出。兩種流體呈純逆流方式流動。螺旋板換熱器工作溫度由選用的材料而定,材料大多用碳鋼、不鏽鋼、鋁、銅和鈦。
螺旋板換熱器的結構及性能:
1、本設備由兩張卷制而成,形成了兩個均勻的螺旋通道,兩種傳熱介質可進行全逆流流動,大大增強了換熱效果,即使兩種小溫差介質,也能達到理想的換熱效果。
2、在殼體上的接管採用切向結構,局部阻力小,由於螺旋通道的曲率是均勻的,液體在設備內流動沒有大的轉向,總的阻力小,因而可提高設計流速使之具備較高的傳熱能力。
3、I型不可拆式螺旋板式換熱器螺旋通道的端面採用焊接密封,因而具有較高的密封性。
4、II型可拆式螺旋板換熱器結構原理與不可拆式換熱器基本相同,但其中一個通道可拆開清洗,特別適用有粘性、有沉澱液體的熱交換。
5、III型可拆式螺旋板換熱器結構原理與不可拆式換熱器基本相同,但其兩個通道可拆開清洗,適用範圍較廣。6、單台設備不能滿足使用要求時,可以多台組合使用,但組合時必須符合下列規定:並聯組合、串聯組合、設備和通道間距相同。混合組合:一個通道並聯,一個通道串聯。
結構原理:
可拆卸板式換熱器是由許多衝壓有波紋薄板按一定間隔,四周通過墊片密封,並用框架和壓緊螺旋重疊壓緊而成,板片和墊片的四個角孔形成了流體的分配管和匯集管,同時又合理地將冷熱流體分開,使其分別在每塊板片兩側的流道中流動,通過板片進行熱交換。
螺旋板換熱器工作原理及流程:
螺旋板換熱器由於板片波紋表面的特殊作用,使流體沿著狹窄彎曲的通道流動其速度的大小方向不斷的改變,致使流體在不大的流速下(Rc=200時),激起了強烈端動,因而加快了流體邊界層的破壞,強化了傳熱過程,有效地提高了傳熱能力。並使其具有結構緊湊、金屬耗量低、操作靈活性大、熱損失小、安裝、檢查拆洗方便、耐腐性強、使用壽命長等突出優點。換熱器的流程是由許多板片按一定工藝及需方技術工作要求組裝而成的。組裝時A板和B板交替排列,板片間形成網狀通道四個角孔形成分配管和匯合管,密封墊把冷熱介質密封在換熱器里,同時又合理的將冷熱介質分開而不致混合。在通道裡面冷熱流體間隔流動,可以逆流也可以順流,在流動過程中冷熱流體通過板壁進行熱交換。螺旋板換熱器的流程組合形式很多,都是採用不同的換向板片和不同組裝來實現的,流程組合形式可分為單流程,多流程和汽液交換流程,混合流程形式。
整體式螺旋板換熱器機組的結構特點:
整體式螺旋板換熱器機組既可用於水—水交換,也可用於汽—水交換。該機組是由換熱器、循環泵、補水泵、電控櫃、過濾器、底座、管路、閥門、儀表等組成,並可加裝自動定壓補水裝置、水處理設備、水箱、水泵變頻控制、溫控閥、遠程通訊控制等,從而構成一個完整的熱交換站。該機組具有標準化、模組化的設計,配置齊全,安裝方便、高效節能,螺旋板換熱器已廣泛套用於小區集中供熱、中央空調、生活用水、企業生產工藝用水等系統中。
螺旋板換熱器套用:
螺旋板換熱器套用廣泛。在中國,中小型合成氨廠的變換熱交換器和合成塔下部的熱交換器已先後用螺旋板換熱器取代管殼式換熱器。燒鹼廠的電解液加熱器和濃鹼液的冷卻器,採用螺旋板換熱器所用的設備費僅為管殼式換熱器的1/3。此外,這種換熱器用於塔頂冷凝、淬火油冷卻、發煙硫酸冷卻和脂肪酸冷卻等都有良好的效果。這種設備用於蒸汽的冷凝和無相變的對流傳熱效果最佳,也可用於沸騰傳熱。
螺旋板換熱器特點:
①傳熱效能好。彎曲的螺旋通道和定距柱,有利於增強流體的湍流狀態通道內流體阻力小,可提高設計流速,有助於提高傳熱係數。對於水-水換熱,傳熱係數可達1.8~3.5千瓦每平方米每攝氏度〔kW/(m(·℃)〕。②有自清洗作用。單通道內的流體通過通道內雜質沉積處時,流速會相對提高,容易把雜質衝掉。③不可拆式結構的密封性能好,適用於劇毒、易燃、易爆或貴重流體的換熱。④相鄰通道內的流體呈純逆流方式流動,可得到最大的對數平均溫差,有利於小溫差傳熱,適用於回收低溫位熱能。⑤結構較緊湊單位設備體積內的傳熱面積可達150米(/米(。⑥由於螺旋通道本身的彈性自由膨脹,溫差應力小。⑦價格低廉。能否選用螺旋板換熱器的關鍵是堵塞問題,儘管它有自清洗作用,但由於設計或操作不當也會發生堵塞,這時即使用可拆式結構也難於用機械方法清洗。採用水、氣或蒸汽吹洗,操作方便效果更好。螺旋板換熱器最大的缺點是檢修困難,如發生內圈螺旋板破裂,便會使整台設備報廢。
