蛙心輸出量測定系統

fco-1型蛙心輸出量測定系統概述

離體心臟灌流是研究心臟功能的重要手段之一,廣泛套用於醫學、生物學、藥學等教學和科研工作中。FCO-1蛙心輸出量測定系統是成都泰盟科技有限公司針對當前醫學院校及科研機構的機能學實驗自主研發的離體蛙心灌流系統,可用於青蛙、蟾蜍等蛙類動物離體心臟灌流實驗,能夠使離體心臟較長時間存活,並維持良好的狀態。系統附有刺激器功能,且方便調節前、後負荷,可用於觀察前、後負荷或心率的改變以及藥物因素對離體蛙心心輸出量的影響。適用於研究蛙類心臟的生理機制或觀察激素、電解質等藥物及不同生理灌注條件對離體蛙心心臟功能的影響。

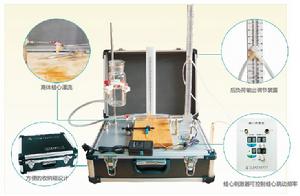

TCO -1型的該系統圖示如下:

成都泰盟__FCO -1離體心臟恆溫灌流系統成都泰盟__FCO -1離體心臟恆溫灌流系統

主要特點

1、 適用於青蛙及蟾蜍的離體心臟灌流實驗;
2、 設計科學,結構簡潔,可操作性強;
3、 獨特的收納箱式設計,方便實驗操作及系統部件存放;
4、 完善的前、後負荷調節系統可方便調節控制心臟灌流條件;
5、 附有蛙心刺激器,刺激參數可調,便於調節心臟心率;
6、 提供靜脈插管及動脈插管附屬檔案;
7、 可通過901A三通管添加藥液觀察藥物對標本心臟的影響。

性能指標

1、 適用於青蛙及蟾蜍的離體心臟灌流實驗;
2、 獨特的收納箱式設計,方便實驗操作及系統部件存放;
3、 完善的前、後負荷調節系統可方便調節控制心臟灌流條件;
4、 附有蛙心刺激器,刺激參數可調,便於調節心臟心率;
5、 可通過901A三通管添加藥液觀察藥物對標本心臟的影響。
6、 主動脈插管外徑:Φ1.3mm ~ Φ2.0mm
7、 靜脈插管外徑:Φ1.3mm ~ Φ2.0mm
8、 儲液瓶容積:300ml
9、 前負荷標尺高度:0~250 mm
10、 後負荷標尺高度:0~450 mm
11、 量筒:10ml
12、 刺激強度:調節範圍:0-9.9V;解析度:0.1V
13、 刺激頻率:調節範圍:0-99次/分;解析度:1次/分
14、 刺激脈衝:脈衝寬度調節範圍:1-9ms;解析度:0.1ms
15、 刺激時長:調節範圍:0-99s;解析度為1s;
16、 環境適應性:符合GB 6587.1-1986中Ⅱ級、2級的要求
17、 工作溫度:5℃~30℃
18、 空氣相對濕度:(20~90)% RH
19、 外形尺寸:470mm×350mm×715mm
20、 重量:淨重約6Kg,毛重約7.5Kg
21、 可靠性:MTBF≥10000h

實驗步驟

主要實驗步驟如下:

1. 系統組件的安裝
2. 營養液管路及前、後負荷的準備
將儲液瓶中加入實驗所需的壬氏液,使液體充盈至靜脈插管,排除氣泡,關閉三通;調節儲液瓶高度,觀察前負荷標尺刻度,當液面到達設定前負荷時,固定儲液瓶;擰松後負荷調節模組的鎖緊螺釘,滑動模組至設定後負荷刻度時鎖緊螺釘,完成後負荷的調節;
3. 製備心髒標
1) 將蛙板置於實驗平台上,位於左右小立柱之間;
2) 用殺蛙針破壞蟾蜍的腦和脊髓,將蟾蜍仰臥並固定於蛙板上打開胸腔,暴露心臟剪去周圍包膜;
3) 用蛙心夾夾住心尖,將心臟倒翻向頭部,找出靜脈竇和下腔靜脈,分離穿線備用;分離並穿線結紮兩側肺靜脈和右側主動脈;
4. 靜脈插管
用鑷子提起靜脈竇,用小剪刀在靜脈端做一切口,將靜脈插管插入靜脈,並結紮固定,再將插管組件的三通打開,儲液瓶中任氏液即通過靜脈插管灌流進入心臟,待心臟內血液排淨後,關閉三通停止灌注;
註:進行插管時為方便手術操作,可將插管從插管組件上取下進行操作,插入後再裝入組件中。
5. 主動脈插管
翻轉心臟向下,用鑷子夾住左側動脈裂口向心端的上壁少許,將動脈插管插入主動脈的向心端,並結紮之;
6. 離體心臟
插管成功後,將心臟及與其相連線的靜脈插管、動脈插管一起小心地移動,將靜脈插管和動脈插管的頭針尾端分別通過兩側蛙心插管組件中的兩通連入裝置;
7. 心臟灌注
打開三通,使灌注液通過靜脈插管進入靜脈竇再進入心室,心臟頃刻便恢復起跳,心輸出液通過主動脈插管進入後負荷管路,收集至小量筒中。
8. 相關指標的測定
1) 計量單位時間內的收集量即為蛙心輸出量,通過改變前後負荷的高度,可測定蛙心在改變條件下的心輸出量;
2) 通過調節刺激電極組件,使電極頭緊貼心臟標本的心尖處,在刺激面板上調節刺激參數可通過電刺激改變標本的心率,能夠觀測標本在不同心率下的心輸出量;
3) 穩定後,先記錄一段正常指標,然後轉換三通開關經加藥側支管注射一定藥物濃度的灌流液進行灌注,可觀察藥物對標本心臟的影響。

注意事項:

1、 靜脈插管水平放置的高度應與前負荷標尺上的零刻度線持平,動脈插管水平放置的高度應與後負荷標尺上的零刻度線持平;
2、 手術操作時應注意分離並穿線結紮兩側肺靜脈和右側主動脈,防止灌流液溢漏,手術時不要損傷靜脈竇,心臟表面經常滴加任氏液,防止組織乾燥;
3、 整個實驗中管道不要扭曲,輸液管道中不得存有氣泡;
4、 離體心臟操作時應協調配和動脈插管和靜脈插管與心臟標本一同移動,防止單側插管脫離標本;
5、 觀測不同藥物對標本的影響更換反應藥物時應注意清除標本內上次殘留藥液,通過灌注一段時間灌流液待標本恢復穩定後再通過三通管添加下次反應藥物。

儀器清潔與保養

1、儲液瓶為玻璃製品,易碎,務必輕拿輕放。
2、使用前請調整好底座腳釘,使儀器平穩放置。
3、使用完畢請及時對儀器進行清洗,採用蒸餾水灌注清洗,保持儀器清潔。
4、若長時間不使用,放在通風乾燥、沒有腐蝕性氣體的環境中,避免陽光直射。
