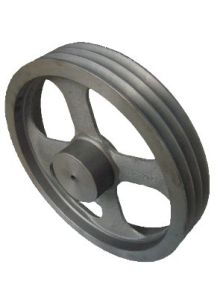

皮帶輪皮帶輪傳動的優點有：皮帶輪傳動能緩和載荷衝擊；皮帶輪傳動運行平穩、低噪音、低振動；皮帶輪傳動的結構簡單，調整方便；皮帶輪傳動對於皮帶輪的製造和安裝精度不象嚙合傳動嚴格；皮帶輪傳動具有過載保護的功能；皮帶輪傳動的兩軸中心距調節範圍較大。皮帶傳動的缺點有：皮帶輪傳動有彈性滑動和打滑，傳動效率較低和不能保持準確的傳動比；皮帶輪傳動傳遞同樣大的圓周力時，輪廓尺寸和軸上壓力比嚙合傳動大；皮帶輪傳動皮帶的壽命較短。各類機械設備的皮帶輪的直徑等尺寸都是自己根據減速比配的，根據工作轉速與電機的轉速自己設計。工作轉速/電機轉速=從動輪直徑/主動輪直徑*0.98(滑動係數)，如使用鋼為材料的皮帶輪,要求線速度不高於40m/s,如使用鑄鐵的材料,要求線速度不高於35m/s，電機轉速與皮帶輪直徑換算比，速度比=輸出轉速:輸入轉速=負載皮帶輪節圓直徑:電機皮帶輪節圓直徑。節圓直徑和基準直徑是一樣的，直徑-2h=節圓直徑，h是基準線上槽深，不同型號的V帶h是不一樣的，YZABCDE，基準線上槽深分別為h=1.622.753.54.88.19.6。皮帶輪節圓直徑就是皮帶輪節線位置理論直徑,有點像齒輪的分度圓直徑.一般用PD表示,外圓一般用OD表示.不同的槽型節圓與外圓的換算公式不一樣,一般我們比較容易測量到皮帶輪的外圓,在根據公式計算出節圓.SPZ:OD=PD+4;SPA:OD=PD+5.5;SPB:OD=PD+7;SPC:OD=PD+9.6。A或SPA的帶輪最小外徑尺寸為80mm，如小於該尺寸，特別是在高速的情況下，皮帶容易出現分層及底部出現裂紋等毛病。SPZ帶，小輪不小於63mm即可。同時要注意皮帶安裝的手法及張力，過小易打滑，過大易損壞皮帶與軸承。
三角皮帶的規格是由背寬（頂寬）與高（厚）的尺寸來劃分的，根據不同的背寬（頂寬）與高（厚）的尺寸，國家標準規定了三角帶的O、A、B、C、D、E等多種型號，每種型號的三角帶的節寬、頂寬、高度都不相同，所以皮帶輪也就必須根據三角帶的形狀製作出各種槽型；這些不同的槽型就決定了皮帶輪的O型皮帶輪、A型皮帶輪、B型皮帶輪、C型皮帶輪、D型皮帶輪、E型皮帶輪等多種型號。
三角帶的型號有：普通型OABCDE3V5V8V，普通加強型AXBXCXDXEX3VX5VX8VX，窄V帶SPZSPASPBSPC，強力窄V帶XPAXPBXPC；三角帶的每一個型號規定了三角帶的斷面尺寸，A型三角帶的斷面尺寸是：頂端寬度13mm、厚度為8mm；B型三角帶的斷面尺寸是：頂端寬度17MM，厚度為10.5MM；C型三角帶的斷面尺寸是：頂端寬度22MM，厚度為13.5MM；D型三角帶的斷面尺寸是：頂端寬度21.5MM，厚度為19MM；E型三角帶的斷面尺寸是：頂端寬度38MM，厚度為25.5MM。對應尺寸(寬*高)：O（10*6）、A（12.5*9）、B（16.5*11）、C（22*14）、D（21.5*19）、E（38*25.5）。
國家標準規定了三角皮帶的型號有O、A、B、C、D、E、F七種型號，相應的皮帶輪輪槽角度有三種34°、36°、38°，同時規定了每種型號三角帶對應每種輪槽角度的小皮帶輪的最小直徑，大皮帶輪未作規定。皮帶輪的槽角分為32度34度36度38度，具體的選擇要根據帶輪的槽型和基準直徑選擇；皮帶輪的槽角跟皮帶輪的直徑有關係,不同型號的皮帶輪的槽角在不同直徑範圍下的推薦皮帶輪槽角度數如下：O型皮帶輪在帶輪直徑範圍在50mm～71mm時為34度；在71mm～90mm時為36度，>90mm時為38度；A型皮帶輪在帶輪直徑範圍在71mm～100mm時為34度，100mm～125mm時為36度；>125mm時為38度；B型皮帶輪在帶輪直徑範圍在125mm～160mm時為34度；160mm～200mm時為36度，>200mm時為38度；C型皮帶輪在帶輪直徑範圍在200mm～250mm時為34度，250mm～315mm時為36度，>315mm時為38度；D型皮帶輪在帶輪直徑範圍在355mm～450mm時為36度，>450mm時為38度；E型500mm～630mm時為36度，>630mm時為38度。
皮帶輪裝配注意事項
1、裝配前最後一次清洗必須使用汽油，以保證各零部件乾淨並乾燥，以保證配合面配合緊密且無油污，有足夠的摩擦力。
2、裝配用內六角螺栓裝配前也套用汽油洗淨並晾乾，不可在螺栓或螺孔中塗裝潤滑油或潤滑脂，以保證螺栓緊固後有足夠的摩擦自鎖能力。
3、三顆內六角螺栓即將安裝到位時需輪番緊固，以保證錐套受均勻軸向力，保證帶輪和錐套同軸定位良好。
4、安裝前檢查測量裝配用內六角螺栓長度，以保證裝配螺栓緊固後能頂住錐套盲孔底端，以保證錐面配合緊密，並保證螺栓受到盲孔底端反向推力，產生雙螺母原理一樣的防松作用。
5、皮帶輪緊固後拉線檢查並調整主、從動皮帶輪相對位置，保證兩輪處於同一平面且皮帶張緊適度。
6、皮帶輪罩應完好並安裝牢固，以保證運轉中皮帶斷裂或皮帶輪鬆動退出釀成重大安全事故。[1] 7、錐套屬於易損件，經過長時間運轉後，內孔及鏈槽可能發生損壞，每次裝配前應檢查，發現缺陷應及時更換備件。
傳動優點
皮帶輪傳動的優點有：皮帶輪傳動能緩和載荷衝擊；皮帶輪傳動運行平穩、低噪音、低振動；皮帶輪傳動的結構簡單，調整方便；皮帶輪傳動對於皮帶輪的製造和安裝精度不像嚙合傳動嚴格；皮帶輪傳動具有過載保護的功能；皮帶輪傳動的兩軸中心距調節範圍較大。皮帶傳動的缺點有：皮帶輪傳動有彈性滑動和打滑，傳動效率較低和不能保持準確的傳動比；皮帶輪傳動傳遞同樣大的圓周力時，輪廓尺寸和軸上壓力比嚙合傳動大；皮帶輪傳動皮帶的壽命較短。各類機械設備的皮帶輪的直徑等尺寸都是自己皮帶輪根據減速比配的，根據工作轉速與電機的轉速自己設計。工作轉速/電機轉速=主動輪直徑/從動輪直徑*0.98(滑動係數)，如使用鋼為材料的皮帶輪,要求線速度不高於40m/s,如使用鑄鐵的材料,要求線速度不高於35m/s，電機轉速與皮帶輪直徑換算比，速度比=輸出轉速:輸入轉速=負載皮帶輪節圓直徑:電機皮帶輪節圓直徑。節圓直徑和基準直徑是一樣的，直徑-2h=節圓直徑，h是基準線上槽深，不同型號的V帶h是不一樣的，YZABCDE，基準線上槽深分別為h=1.622.753.54.88.19.6。皮帶輪節圓直徑就是皮帶輪節線位置理論直徑,有點像齒輪的分度圓直徑.一般用PD表示,外圓一般用OD表示.不同的槽型節圓與外圓的換算公式不一樣,一般我們比較容易測量到皮帶輪的外圓,在根據公式計算出節圓.SPZ:OD=PD+4;SPA:OD=PD+5.5;SPB:OD=PD+7;SPC:OD=PD+9.6。A或SPA的帶輪最小外徑尺寸為80mm，如小於該尺寸，特別是在高速的情況下，皮帶容易出現分層及底部出現裂紋等毛病。SPZ帶，小輪不小於63mm即可。同時要注意皮帶安裝的手法及張力，過小易打滑，過大易損壞皮帶與軸承。
安裝拆卸
安裝1.檢查皮帶輪槽,確保沒有傷痕或利邊,所有尺寸均符合標準；
2.清潔所有部件表面,如帶輪轂孔、錐套、螺拴孔等。將錐套裝入皮帶輪，使所有的螺孔對齊。
3.在螺桿（TB1008-TB3030）和螺紋（TB3525-TB5050）上塗油後鏇入安裝孔，但暫不鏇緊。
4.清潔傳動軸表面，將已裝上錐套的帶輪推到軸上的預定位置，查看三角帶輪是否對準。
5.當使用鍵槽時，必須首先把它插入軸轂中，在鍵槽和孔轂之間必需要有一定的公差。
6.使用符合DIN911標準的六角扳手，交替地逐漸均勻地上緊各安裝孔各螺栓，直到達到下表所示的扭矩。
7.在短時間運轉（0.5到1小時)後，檢查螺栓的擰緊扭矩，如有必要，重新擰緊。
8.為了防止異物侵入，用油脂填滿孔的連線孔。錨點
拆卸
1.擰松所有螺栓，根據拆卸孔數量取出其中一個或二個螺栓，用油潤滑螺栓紋和螺栓尖端，將螺栓插入拆卸孔內。
2.交替擰緊螺栓，直到錐套和皮帶輪鬆開。
3.從軸上取出錐套和皮帶輪。
