蓄電池內阻儀

蓄電池內阻儀

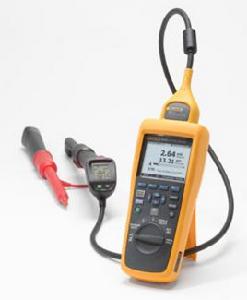

蓄電池內阻儀也叫蓄電池內阻測試儀是快速準確測量蓄電池健康狀態和荷電狀態以及連線電阻參數的攜帶型數字存儲式測試儀器。該儀表通過線上測試,能顯示並記錄單節或多組電池的電壓、內阻、容量等重要參數,精確有效地挑出落後電池,並可與計算機及專用電池數據管理軟體產生測試報告,跟蹤電池的衰變趨勢,並提供維護建議。

概述

1、測試功能

智慧型電池內阻測試儀通過交流注入法精確測量蓄電池的端電壓和內阻值,來判斷蓄電池容量和技術狀態的優劣。可以對蓄電池進行成組測量,也可以進行單節測量。

2、管理功能

強大的計算機管理分析系統,能夠對電池分組分時間和廠家等查詢條件進行管理。

設計特點

1、可以按照用戶需求定製更新儀表程式。

2、存儲容量大,能夠表記憶體儲1500多節蓄電池的測試參數,並配備計算機管理專用軟體,實現數據存儲、同一塊電池不同時期技術狀態對比、電池劣化趨勢分析,從而可預見性的對蓄電池及時進行修復或更換,避免發生電源斷電故障。

3、便攜、易操作:本儀表體積小,重量輕,操作簡便,一看即會。能夠方便、快捷地完成現場測試。

典型套用

1、新電池配組驗收測試;

2、舊電池重新配組前進行內阻匹配性測試;

3、日常測試:跟蹤蓄電池內阻變化,並隨時掌握劣化電池。

4、核對性放電前後配合放電使用,查找放電前後內阻變化值,以判斷落後電池。

5、測試連線電阻、判斷出鑼固螺絲是否打緊,預防放電中連線電阻過大導致的放電事故。

技術指標

測量範圍 內阻:0.00 mΩ-100.00mΩ電壓:0.00V -16.00V 耐壓:0.00V-220V
最小測量解析度 內阻:0.01mΩ 電壓:1mV
測量精度 內阻:±1.0%rdg±6dgt 電壓:±0.2%rdg±6dgt
供電電源 高性能鋰電池
功率消耗 連續工作不小於8小時
存儲容量 可存儲1500節電池參數
顯示器 192×64點陣圖形LCD
尺寸 230×158×60MM
重量 0.6KG
通訊接口 USB接口

注意事項

1. 請用戶嚴格按照本說明書操作,嚴禁違規或野蠻操作。

2. 產品貯存中應注意防潮、防火。

3. 本說明書中圖示及說明可能與實物有細微差別,請以實物為準。

技術信息支持及服務

1. 非本公司維修人員或授權維修人員不得擅自維修!

2. 未經本公司許可擅自拆機維修,保修自動失效!

附錄

1.“基準值”以及電池的判別方法

電池學者們希望一開始就有可用於分析的電池容量和內阻的測量數據。

他們尋求找出電池在100%和容量100%時的內阻數據,以確定電池所處的狀況。理想的做法是在電池的安裝工作完畢後。對電池進行驗收時,進行容量測試並測定內阻。此時的結果應是非常一致的。它們會被做為基準值。用來同以後測量到的內阻數據進行比較。

另一個獲取數據的方法,是在對同期同型號的電池測定完容量後,再取得同型號電池內阻的數據。

注意:以上提到的電池內阻數據與容量之間並沒有直接的關係,它只能是做為了解電池容量的一個比較和參考。要特別注意的是,這些數據是用來建立一套基準值的。通常在浮充的情況下會出現一串電池的內阻是一致的,但容量方面卻存在問題。這時建議至少要做大致的維護及負載測試,以對測量的內阻進行驗證。

2. 判別方法

如果電池的內阻高於100%基準值的50%或更高,則應更換這個電池。

其中建議內阻在高於基準值25%至43%時,要與生產商聯繫。在高於43%時,要對其進行負載測試。

有些人認為:所有(新電池或性能完好電池)的數據都集中在基準值周圍,而後期測試取得的數據,都能合理地接近任何趨勢曲線。也即是,高容量電池有統一的低內阻,而低容量電池的內阻會按比例增高。但事實卻使這些人失望,就算在嚴格控制下生產出來的新電池也不可能符合上述特性。

在用戶自行測試過程中,會發現有一些大容量電池的內阻非常高。同樣,具有低阻特性的正常電池無法進行容量測試。不幸的是,在目前的技術狀態下,不藉助負載測試,用戶無法用測試阻抗、電導、導納及電阻的方法來徹底區分這些不規則的電池。

如果用戶有幸擁有大量的電池容量和與之對應的內阻數據便可以很容易地建立一套基準值,從而完成上述判別這些不規則電池的工作。當剛開始這個基準值建立工作時,或者只有少數的特殊型號的電池,可從猜測的大概數據中優選出一些做為基準值。
