基本信息
國別 英國
名稱 SFCS-600簡易火控系統 Simplified Fire control System SFCS-600
研製單位 馬可尼指揮和控制系統有限公司 Marconi Command and Control Systems Ltd.,GB
生產單位 馬可尼指揮和控制系統有限公司 Marconi Command and Control Systems Ltd.,GB
現狀 生產
裝備情況 英國為印度製造的勝利坦克、奈及利亞的維克斯MK3坦克
概述
該火控系統是70年代中期為提高老式坦克戰術技術性能而研製的產品，目的是要提高現有老式坦克的首發命中率並縮短反應時間，又不過分增加複雜性和成本。該火控系統的通用性比較高，除已裝備在勝利坦克和奈及利亞的90輛維克斯MK3坦克上以外，還能用於改造各國裝備的老式坦克，如M47、M48、遜邱倫、T-54、T-55、T-62等。
近幾年來，馬可尼指揮和控制系統公司在此火控系統的基礎上又改進研製了EFCS增強型火控系統、AFCS先進火控系統和MFCS小型化火控系統。SFCS-600型火控系統與上述3種火控系統組成一個稱之為遜托爾(Centaur)的系列。
系統組成
英國SFCS-600簡易坦克火控系統如圖所示，該火控系統主要由彈道計算機、車長控制臺、測瞄合一的炮長雷射瞄準鏡、光點投射裝置、目標角速度感測器、炮耳軸傾斜感測器和新的火炮伺服控制裝置構成。由於系統配用的彈道自動修正感測器比較少，因此彈種、炮膛磨損、定起角、橫風和藥溫等修正量均由人工裝定，只有炮耳軸傾斜修正量和目標角速度由感測器自動輸入。

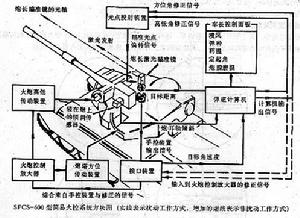

SFCS-600型簡易火控系統方塊圖(實線表示擾動工作方式，增加的虛線表示非擾動工作方式)
1.觀瞄設備
(1)LV2型炮長雷射瞄準鏡
該瞄準鏡是阿威莫有限公司(Avimo Ltd.)研製的晝用測瞄合一的瞄準鏡。它有兩種視場，大視場用於搜尋目標，小視場用於跟蹤目標。距離用發光二極體顯示，可通過目鏡看到。雷射測距儀帶有時變增益電路和護目裝置。
(2)SP1339型光點投射裝置
包含在炮長雷射瞄準鏡內，功能是將計算機的輸出信號轉換成控制光點在方位向和高低向的偏移信號。由光點投射裝置產生的電壓來控制陰極射線管，使光點在以螢光屏中心為原點的X和Y軸上產生相應於總的方位和高低提前角信號的偏移。光點的直徑是0.3～0.5mm，瞄準射擊時用光點壓住目標即可。
2.EC600型計算機和車長控制臺
這是一種小型心用數字計算機，由4塊插入式印刷電路板和電源裝置構趁成，安裝在1個\鑄鋁的機殼內，機殼外部帶有散熱片，可通過自然空氣冷卻方式散熱。該計算機採用Intel 8080微處理機作為中央處理機、後來又改為使用Intel 805微處理機。老型號配有3個積體電路唯讀存儲器，總存儲容量為18K字。新型號配有1個唯讀存儲器，存儲容量為16K字。新老型號的字長均為8位。計算機的主要功能是存儲彈道係數和其他信息、計算彈道瞄準角和方位提前角，並向光點投射裝置輸入所計算的高低和方位射擊提前角。該計算機的主要特點是不存儲全部射表數據，而將不同彈種的彈道系統存儲在唯讀存儲器中。這樣對唯讀存儲器的容量要求就可減少到最低。採用唯讀存儲器的優點一是程式和數據保持固定不變，不會因電源發生故障而遭到破壞；二是不需要用紙帶或磁帶裝置輸入程式；三是當對不同火炮或彈種進行修改或重新編製程序時，只需要更換隻讀存儲器外掛程式板即可。計算機還帶有故障自檢裝置，它的環境工作溫度為-55℃～＋55℃。
車長控制臺的型號為CP1340，利用該面板可以預先選擇彈種和裝定炮膛磨損、定起角、橫風和藥溫等修正量。面板上還配有按鈕、開關和指示燈，可以通過機內自檢子程式來檢驗計算機是否工作正常。
3.修正量感測器
英國SFCS-600簡易坦克火控系統TS1341傾斜感測器是一種精密的力平衡式感測器，用來測量炮耳軸的傾斜。
高低角速度和方位角速度感測器是採用光碼盤作感測器，當光碼盤隨炮塔和火炮一起轉動時輸出一系列由光電管產生的電脈衝，使計算機得到運動目標的角速度數據。
根據需要，還可為該火控系統配備橫風感測器、炮彈發射計數器等。
4.火炮穩定伺服系統
在遜邱倫坦克中，除了配用該火控系統外，還可用新的GCE576或GCE581型火炮穩定和伺服系統代替原來的閘流管式火炮穩定和伺服系統，其穩定精度、可靠性、體積等指標都有顯著的改善。

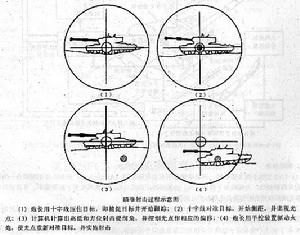

瞄準射擊過程示意圖
(1)炮長用十字線壓住目標，即捕捉目標並開始跟蹤；(2)十字線對準目標，開始測距，並出現光點；(3)計算機計算出高低和方位射擊提前角，並控制光點作相應的偏移；(4)炮長用手控裝置驅動火炮，使光點重新對準目標，並實施射擊 。
原理與特點
該火控系統採用了簡易擾動式瞄準控制原理，配用的彈道自動修正感測器比較少，適合於坦克短停時射擊固定或運動目標，結構原理比較簡單，但系統中採用了微處理機等新技術。採用脫殼穿甲彈射擊2000m距離上的固定目標，首發命中率可達70%；射擊1000m距離處的運動目標，首發命中率可達到95%。採用碎甲彈射擊1000m距離處的運動目標，首發命中率為50%。射擊固定目標時，從炮長捕捉目標到火炮射擊，系統的反應時間為3～5s，射擊運動目標時反應時間為8～11s。
火控系統的射擊準備過程是：先打開電源開關，按壓測試按鈕，工作指示燈亮，表示火控系統正常，然後在車長控制臺上選擇彈種，裝定橫風、藥溫、炮膛磨損和火炮定起角等修正量。如果裝有橫風和空氣密度感測器，則將它們的控制開關置於自動位置。藥溫根據彈藥儲藏室的溫度計讀數裝定。火控系統的射擊操作過程如圖所示：炮長根據車長的攻擊目標指令將雷射瞄準鏡對準目標，當開始平穩地跟蹤時，炮長按下雷射發射按鈕進行測距，表示計算機跟蹤程式已經開始，這時在十字線中心出現光點式瞄準標記。在跟蹤時要始終保持十字線壓住目標，並且要持續1.5s。在此跟蹤過程中所測得的目標距離、目標角速度為炮耳軸傾斜角信息自動輸入計算機。計算機根據各種輸入信息計算瞄準角以及方位和高低提前角，並將信息傳輸給光點投射裝置。光點投射裝置將計算機輸入的火控信息轉換成在炮長雷射瞄準鏡內顯現的瞄準光點的高低與方位偏移的控制信號，從而使瞄準光點產生偏移。當炮長操縱手控裝置使偏離的瞄準光點重新對準目標時，火炮就被賦予了射擊提前角，炮長便可實施射擊。
性能數據
總體系統反應時間
固定目標 3～5s
運動目標 8～11s
瞄準控制方式 擾動式
彈道計算機
中央處理機 Intel8080或8085微處理機
存儲容量 18K或16K字
字長 8位
彈道計算精度 0.1mrad
重量 8kg
尺寸 232×220×185(mm)
炮長雷射瞄準鏡
光學瞄準鏡
視場 63°和9°
放大倍率 1.2×和8×
雷射發射機
工作物質 釹玻璃
波長 1.06μm
峰值輸出功率 1.5MW
脈衝重複頻率 12次/min(連續),1次/2s(間歇)
光束散度 最大0.7mrad
雷射接收機
測距精度 ±5m
接收視場 1.3mrad
距離分辨力 30m
多個目標顯示 顯示2個距離
測距範圍 200～10000m
選通距離 200～3000m內連續可變
