色差連線埠
目前可以在一些專業級視頻工作站/編輯卡專業級視頻設備或高檔影碟機等家電上看到有YUV、YcbCr、Y/B-Y/B-Y等標記的接口標識,雖然其標記方法和接頭外形各異但都是指的同一種接口—— 色差連線埠( 也稱分量視頻接口)
VGA連線埠
VGA接口是一種D型接口,屬於模擬信號,上面共有15針孔,分成三排,每排五個。 其中,除了2根NC(NotConnect)信號、3根顯示數據匯流排和5個GND信號,比較重要的是3根RGB彩色分量信號和2根掃描同步信號HSYNC和VSYNC針。VG A接口中彩色分量採用RS343電平標準。RS343電平標準的峰峰值電壓為1V。VGA接口是顯示卡上套用最為廣泛的接口類型,多數的顯示卡都帶有此種接口。常見VGA接口設備有:電腦顯示卡,顯示器,VGA矩陣,VGA分配器,VGA切換器,RGBHV矩陣。RGBHV矩陣切換器,VGA顯示器、VGA採集卡等。

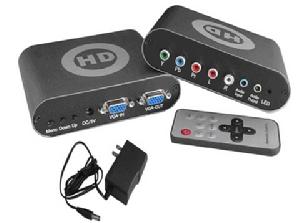

色差轉VGA
T750 工程級高清色差轉VGA轉換器是一款可以將YPBPR 轉VGA信號的視頻轉換器,其採用最新數位技術開發的新一代產品,支持色差輸入,PC信號輸入,VGA輸出。具有多種數字影像畫質提升功能、強大的反鋸齒顯示最佳化和平滑處理技術,能創造出高清晰度影像效果。具有運動自適應逐行處理、數字縮放和行場頻變化功能,可以兼容目前市場上所有的CRT顯示器和液晶顯示器,支持PS2, PS3, XBOX, XBOX360, NGC,WII,PSP2000等遊戲機及DVD,攝像機,投影儀,數位電視,衛星電視等等。
功能與特點:
1.將高清晰度YPBPR信號通過數位化轉換晶片,無損轉變為標準VGA輸出模式2.一路Ypbpr輸入,一路VGA輸入,簡單接線
3.一鍵式切換,傻瓜式超作,方便快捷
4.產品外觀尺寸:120x95x33mm
接口功能:
1.輸入接口:VGA,YPBPR AUDIO-IN2.輸出接口:VGA,AUDIO-OUT
3.輸入模式:
A..Ypbpr輸入模式:480I/P、576I/P、720P、1080I、1080PB.VGA輸入模式:VGA、XGA、SVGA、SXGA、UGA
4.輸出模式: VGA/RGBHV 480I/P、576I/P、720P、1080I、1080P
5.音頻接口:AUDIO-IN,L/R,AUDIO-OUT
