自控溫電熱帶

產品概述

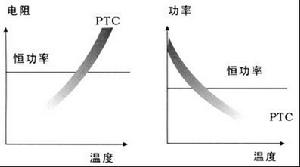

自控溫電熱帶採用具有“PTC”特性的導電芯帶及被覆蓋絕緣護

層組成，可隨著被伴熱對象的溫度變化自動調節輸出功率及拌熱的溫度；還可任意截短或在一定範圍內接長使用，具有良好的絕緣性能、抗老化性能、低壓運行、安全可靠、柔軟性好、便於安裝、使用維護方便等優點。

技術參數

施工溫度：最低-40℃。

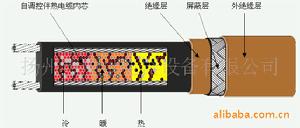

自控溫電熱帶結構圖

熱穩定性：通斷1000次連續22天，熱線發熱量維持在90%以上。
撓曲半徑：20℃室溫時為12.7mm，-30℃低溫為35.0mm。
絕緣電阻：環境溫度75℃時，用2500VDC搖表搖試1分鐘，絕緣電阻（導線與禁止間）最小值為100MΩ。
工作電壓：12V、24V、36V、110V、220V。
10℃時輸出功率：10、15、25、35、45W/m。

產品分類

1.按防護層分類
阻燃基本型-J 禁止型-P 防護型-PF 防腐型-f(46/16)PF
2.按套用場合分類
普通場合 防爆場合 防腐場合 防潮場合
3.產品型號規格表示方式
(1)標稱功率:例如"10",表示標稱功率為10W/m.
(2)溫度等級:D表示低溫;Z表示中溫;G表示高溫.
(3)產品代號:XW表示自限溫伴熱帶.
(4)額定電壓:"1"表示110V;"2"表示220V.
(5)結構型式:阻燃-ZR 基本型-J 禁止型-P 防護型-PF 防腐型-F(46/16)
示例:10DXW2-F表示: 防腐型低溫自控溫伴熱帶標稱功率10W/m額定電壓220V

規格參數

型號 功率(W/m·℃) 最高維持溫度(℃) 最高承受溫度(℃) 工作電壓(V) 220V級單一電源最大使用長度(m)
10DXW 10 65 85 12,24,48,110,220 160　
15DXW 15 65 85 12,24,48,110,220 120
25DXW 25 65 85 12,24,48,110,220 100
30DXW 30 65 85 12,24,48,110,220 110　
30ZXW 30 110 135 12,24,48,110,220 100
45ZXW 45 110 135 12,24,48,110,220 100
60ZXW 60 110 135 12,24,48,110,220 100
30GXW 30 135 155 12,24,48,110,220 100
50GXW 50 135 155 12,24,48,110,220 100
60GXW 60 135 155 12,24,48,110,220 100

套用場所

專用於工藝管線或視窗儲罐及儀表加熱，冷庫門防凍保溫，消防管道防凍，石油管道的防凍和加熱恆溫，維持溫度為65-135±5℃。伴熱適用於普通區、危險區和腐蝕區。
