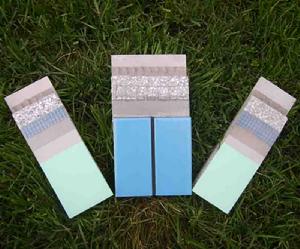

1.基本介紹
該材料導熱係數低，保溫隔熱抗結露性能好，抗壓強度高，粘接力強，附著力強，耐凍融、乾燥收縮率及侵水線性變行率小，不易空鼓、開裂。
本系統採用現場成型抹灰工藝，才來喔和易性好，易操作，施工效率高，材料成型後整體性能好。避免了塊材保溫、接縫易開裂的弊病，且在各種轉角處無需裁板做處理，施工工藝簡單。
BH膠粉聚苯顆粒保溫系統總體造價較低，能滿足相關節能規範要求，而且特別適合建築造型複雜的各種外牆保溫工程，是目前普及率較高的一種建築保溫節能做法。
膠粉聚苯顆粒外保溫系統的性能指標
| 項目 | 技術要求 |
| 耐候性 | 經80次高溫（70℃）—淋水（15℃）循環和20次加熱（50℃）—冷凍（—20℃）循環後不得出現開裂、空鼓或脫落。抗裂防護層與保溫層的拉伸粘結強度不應小於01MPa，破壞界面應位於保溫層。 |
| 吸水量/（g/㎡）浸水1h | ≤1 000 |
| C型 抗衝擊性 T型 | 普通型（單網） 3J衝擊合格 加強型（雙網） 10J衝擊合格 |
| 抗風壓值 | 不小於工程項目的風荷載設計值 |
| 耐凍融 | 嚴寒及寒冷地區30次循環、夏熱冬冷地區10次循環表面無裂紋、空鼓、起泡、剝離現象 |
| 水蒸氣濕流密度/g/(㎡·h) | ≥0.85 |
| 不透水性 | 試樣防護層內側無水滲透 |
| 耐磨損，500L秒 | 無開裂，龜裂或表面保護層剝落、損傷 |
| 系統抗拉強度（C型）/MPa | ≥0.1並且破壞部位不得位於各層界面 |
| 飾面磚粘結強度（T型）/MPa（現場抽測） | ≥0.4 |
| 抗震性能（T型） | 設防烈度等級下面磚飾面及外保溫系統無脫落 |
| 火反應性 | 不應被點燃，試驗結束後試件厚度變化不超過10% |
系統優點：
1、造價適中，性價比高。
2、阻燃性好，對基層平整度要求不高。
3、抹灰成型，整體性能好，適用於異型牆面。
系統缺點：
1、施工要求較高。
2、厚度不易控制
3、檔次相對較低
膠粉聚苯顆粒保溫砂漿施工工序
一、膠粉聚苯顆粒保溫砂漿由膠粉與聚苯顆粒組成，兩種材料分袋包裝，使用時按比例加水攪拌製成（膠粉1：2）該材料應隨攪隨用在4小時內用完。
二、牆面應清理乾淨，無油漬、浮沉等。舊牆面鬆動、風化部分應剔除乾淨，表面突起部分大於10mm應剷平。
三、對於混凝土牆體和砌塊牆體應滿圖界面砂漿。
四、第一遍保溫層厚度不大於10mm，以後每遍抹保溫漿料厚度不大於20mm，間隔24小時以上。
五、聚苯顆粒保溫面層做貼上面磚時，在抗裂層中用金屬網替代格線布作為抗裂防護層的增強骨架，並將金屬網與結構牆連線牢固。
六、保溫層固化乾燥後方可進行抗裂保溫層施工。
七、抹抗裂砂漿厚度約3-5mm，抹一定寬度後立即用鐵抹子壓入格線布。格線布之間搭接寬度應不小於50mm，先壓入一側，在抹一些抗裂砂漿再壓另一側，嚴禁乾搭。格線布鋪貼要平整、無褶皺，砂漿飽滿度達到100%。
八、保溫層、抗裂保護層在乾燥前應防止水沖、撞擊、震動。
九、保護層厚度及構造作法應符合建築節能設計要求，保溫層厚度均勻不允許有負偏差
2.主要特點
1）膠粉EPS顆粒保溫漿料密度和導熱係數較大，保護層表面最高溫度以及溫度變化速率和變化幅度均低於EPS板薄抹灰系統。採取適當措施後，可做面磚飾面。採用面磚飾面時，面磚單位面積質量應≤20kg/m2；面磚粘結砂漿和鉤縫材料應具有良好的可變形性，拉伸粘結強度≥0.6MPa；壓折比不應大於3，線性收縮率≤0.3%；勾縫材料還應具有良好的水蒸氣滲透性能。
面磚飾面系統構造見圖2.2-1。
圖2.-1 面磚飾面系統構造
2）保溫漿料系統適用於夏熱冬冷地區和夏熱冬暖地區，不適用於寒冷地區和嚴寒地區。
3. 參考價格
80～120元/m2左右。
4. 產品選用應遵循的標準及設計依據
JG 158-2004《膠粉聚苯顆粒外牆外保溫系統》
JGJ 144-2004《外牆外保溫工程技術規程》
RISN-TG001-2005《建築外牆外保溫技術導則》
國家建築標準設計圖集《外牆外保溫建築構造》J121-1～2（2002年合訂本）
5. 主要技術性能參數與要求
1) 系統的技術性能應符合表5-1規定。
表.5-1 外牆外保溫系統性能要求
註：水中浸泡24h，只帶有抹面層和帶有全部保護層的系統的吸水量均小於0.5kg/m時，不檢驗耐凍融性能。
2)系統組成材料及部件性能應符合表5-2規定。
表5-2 外保溫系統組成材料及部件性能要求
6 選用要點
1） 進行建築熱工設計時，保溫層內表面溫度應高於0℃，外保溫系統應包覆門窗框外側洞口、女兒牆以及封閉陽台等熱橋部位。
2） 對於具有薄抹面層的外保溫系統，保護層設計厚度不應小於3mm，並且不宜大於6mm。抹面層有以下作用：
（1）吸收保溫材料因氣候條件變化而產生的熱脹冷縮應力，本身不發生損壞；
（2）防水；
（3）保證外表面有足夠的抗衝擊性；
（4）將保溫材料表面找平，以便做飾面層。
3） 飾面層具有保護整個外保溫構造不受紫外線以及其他自然力損害的作用。飾面層應具有很好的不透水性，同時還應具有良好的水蒸氣滲透性，以保證不至於形成對外保溫構造有害的不透汽層。飾面層還應與保溫材料及抹面材料相容，不得對保溫材料及抹面材料造成破壞。
4） 應做好外保溫工程的密封和防水構造設計，確保水不會滲入保溫層及基層，重要部位應有詳圖。水平或傾斜的出挑部分以及延伸至地面以下的部位應做防水層。在外牆外保溫系統上安裝的設備或管道應固定於基層上，並應做密封和防水設計。
5） 各種外保溫系統都有其特有的構造形式和組成材料，選用時不得隨意更改。應按標準規定選用外保溫系統，尤其是不得將塗層飾面隨意換為面磚飾面。
6） 外保溫系統至少應在25年內保持完好，這就要求系統能夠經受住周期性熱濕和熱冷氣候條件的長期作用。外保溫系統夏季暴露於太陽輻射下時，表面溫度最高可達80℃。在太陽暴曬後突降暴雨的情況下,表面溫度可產生50℃的驟然變化。在我國北方嚴寒地區，冬季氣溫可降至―40℃。為了保證外保溫系統具有可靠的耐久性，選用時應要求供應商提交耐候性檢驗報告。
7） 應要求外保溫系統供應商成套供系統全部組成材料（包括保溫板和飾面塗料）。並要求提供書面施工方案，嚴格按施工方案和相關標準規定施工。
9) 在正確使用和正常維護的條件下，外牆外保溫工程的使用年限不應少於25年。正常維護包括局部修補和飾面塗層維修兩部分,對局部破壞應及時修補。對於不可觸及的牆面，飾面層正常維修周期不應小於5年。
10）貼面磚質量控制要點
(1)經耐候性試驗後，面磚與抹面層的粘結強度應不小於0.4Mpa。
(2)瓷磚膠粘劑耐凍融性能應符合JGJ/144《外牆外保溫工程技術規程》的規定。
(3) 玻纖網面密度≥160g/m，玻纖網耐鹼性應符合JG158－2004《膠粉聚苯顆粒外牆外保溫系統》規定。
(4) 面磚厚度不大於15mm。
