聲磁水雷
正文

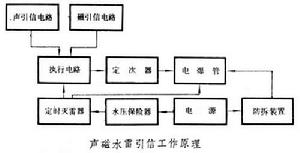

利用艦船聲、磁場的共同作用而起爆的非觸發沉底水雷。靈敏度高,抗干擾和抗掃能力強。通常由雷體、聲引信、磁引信、執行電路、輔助儀表（水壓保險器、定時滅雷器、定次器和防拆裝置等）和電源等組成。其聲引信分為次聲（小於20赫）引信、聲頻(20赫～20千赫)引信和超聲（大於20千赫）引信；磁引信分為靜磁引信（利用磁場強度絕對值的增量而動作）、動磁引信（利用磁場強度隨時間的變化率而動作）和磁梯度引信（利用磁場強度隨距離的變化率而動作）。聲、磁引信的聯合動作方式,有先聲後磁，先磁後聲，或聲、磁同時,其邏輯鑑別功能由執行電路完成。水壓保險器的功用：水雷入水前切斷引信電路，使水雷處於安全狀態；水雷入水後，在水壓作用下，經過一定的延時時間，接通引信電路，使水雷進入戰鬥狀態。定時滅雷器兼有定時和滅雷兩種功能。定時器利用鐘錶機構、電化學延時或電子計時原理控制電路開關，在走完設定時間後，開關閉合，電路接通，水雷才能動作或爆炸；滅雷器的工作原理與定時器相同,當走完設定時間後,使水雷失效或自毀。定次器是一個電路開關，由電計數器控制，當艦船或掃雷具通過水雷上方達到設定次數時，才能接通電爆管電路。防拆裝置用以在敵方拆卸水雷時引爆水雷。電源通常為化學電池。
