簡介：

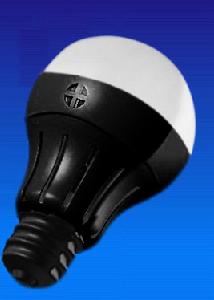

聲光雙控延時照明燈白天自動關閉，夜間有人走動時，其腳步聲或談話聲可使電燈自動點亮，聲音過後30s電燈又會自動熄滅。這種延時照明控制開關能有效地消除長明燈、節約電能，可廣泛用於樓梯、走廊、路燈和廁所等場所的照明。由於本裝置採用積體電路技術，故具有電路靈敏度高、製作方便、性能可靠、成本低和耗電省等優點。
聲光雙控延時照明燈電路組成:
聲光雙控延時照明燈電路如圖所示，二極體VD3-VD6和晶閘管VS組成照明開關的主迴路，控制迴路由四個運算放大器積體電路LM324和聲光檢測元件MIC、RG組成。話筒MIC和比較器A1、A2構成聲控電路，光敏電阻RG和比較器A3構成光控電路，R9、C4構成延時照明控制電路。發光二極體LED為有電指示燈。
工作原理:
220V的電網電壓經燈泡降壓、VD-VD6整流、C3濾波及VDz穩壓後給比較器LM324提供10V的直流工作電壓。白天，光線照射在光敏電阻RG上，使其阻值變小，比較器A3的9腳輸入高電平，其8腳輸出低電平。此時無論比較器A2的7腳輸出高電平還是低電平，8腳低電平經VD1、VD2將比較器A4的12腳鉗位在低電平，其14腳輸出低電平，晶閘等VS的門極因無觸發信號而處於關斷狀態，燈泡白天始終不亮。到了晚上，光線變暗、光敏電阻阻值劇增，使比較器A3的9腳輸入低電平，其8腳輸出高電平，此時VD1截止、起隔離作用，VD2正極電位不受8腳電位的影響。如有人路過發出聲響時，其聲波經話筒MIC轉換成電壓信號，並經C1耦合到比較器A1的3腳，於是其1腳輸出高電平。經C2耦合到比較器A2的5腳，其7腳輸出高電平，並經R8、VD2輸入到比較器A4的12腳，因此其14腳輸出的高電平、觸發晶閘管VS導通，燈泡通電發光給行人照明。聲音消失後，A1的3腳無信號電壓，3腳恢復低電平，則1腳輸出低電平。於是A2的5腳輸入低電平，其7腳輸出低電平、VD2截止。此刻A4的12腳高電平即電容C4兩端的電壓，經電阻R9放電，大約30s後，C4上的電壓低於13腳電壓即分壓電阻R12上的基準電壓，於是14腳輸出低電平，VS因無觸發電壓而自動關斷，燈泡熄滅。此後，只要沒有聲音傳入話筒MIC，燈泡始終保持熄滅狀態。
元件選擇:
二極體VD1-VD6可選用1n4007型矽整流二極體，VDz選用10V、1/2W的穩壓二極體，VS選用1A/400V的塑封單向晶閘管，如BT169。若燈泡功率較大，可選用大容量的晶閘管。RG為硫化隔光敏電阻，可選用MG45型，亮阻小於5K、暗阻大於4M。MIC為小型駐極體電容話筒，其餘元件按圖中選取。
調試安裝
全部元器件安裝好後，放入自製的小塑膠盒中。在盒面適當部位開兩個小孔，讓光敏電阻RG和話筒MIC從小孔中露出，以提高靈敏度。塑膠盒對外只有兩根引出線，安裝時，將燈泡開關去掉，直接將兩根引線與原開關的兩根導線分別連線好即可，一般不用調試就能正常工作。此外，調整R9和C9的大小可改變燈泡延時照明時間的長短，燈泡自身燈光照射在RG上不會發生自我關燈現象。一般的腳步聲就能使電燈通電發光。照明燈炮宜選用60W以下的白熾燈泡。
