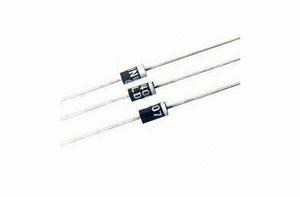

1n4007

1N4007 是封裝形式為 DO-41 的塑膠封裝型通用矽材料整流二極體。廣泛套用於各種交流變直流的整流電路中。也用於橋式整流電路。1n4007利用二極體單嚮導電性，可以把方向交替變化的交流電變換成單一方向的脈衝直流電。

基本信息

• 名稱：1n4007
• 其他外文名：1n4007

• 特 點：價格低廉 套用極其廣泛
• 封 裝：DO-41 DO_214AC/SMA 、SOD323
• 應 用：整流電路

基本參數

整流二極體

1n4007

較強的正向浪涌承受能力：30A

最大正向平均整流電流：1.0A

極限參數為VRM≥50V

最高反向耐壓：1000V

最大反向漏電流：5uA

正向壓降：1.0V

最大反向峰值電流：30uA

典型熱阻：65℃/W

典型結電容：15pF

工作溫度：－50℃～+150℃

主要特性

特徵

普通塑封整流二極體

·低的反向漏電流·較強的正向浪涌承受能力

·高溫焊接保證

250℃/10 秒, 0.375" (9.5mm)引線長度。

250℃/10 seconds, 0.375" (9.5mm)

引線可承受5 磅 (2.3kg) 拉力。

機械數據

·端子: 鍍錫軸向引線

·極性: 色環端為負極

·安裝位置: 任意
