系統信息
聯邦德國萊姆斯塔坦克火控系統國別 聯邦德國
名稱 萊姆斯塔坦克火控系統 LEMSTAR Tank Fire Control System
研製單位 通用電氣德律風根公司 AEG-Telefunken,DE
生產單位 通用電氣德律風根公司\AEG-Telefunken,DE
現狀 樣機
概述
聯邦德國通用電氣德風根公司繼70年代初期研製成綜合坦克火控系統後，1978年又研製成萊姆斯塔坦克火控系統。該系統與綜合坦克火控系統一樣，仍以該公司研製的弗勒-H型計算機為核心，但配用了獨立穩定瞄準線的炮長雷射測距瞄準鏡和隨動瞄準線的火炮穩定和伺服系統。
該火控系統是為改裝聯邦德國豹1坦克而設計的，但也可用於改裝AMX-30、M48、M60、遜邱倫等其他西方坦克。1981年初，曾裝在豹1坦克上進行了試驗，並取得了較好的結果，此外還裝在AMX-30、M48A5坦克上進行過試驗。但目前還沒有正式在坦克上裝備。

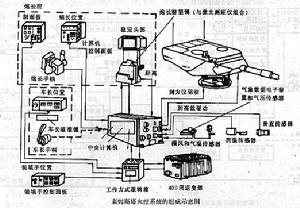

系統組成
聯邦德國萊姆斯塔坦克火控系統1.觀瞄設備
LV/2S型瞄準線穩定的炮長雷射測距瞄準鏡，由1具瞄準線穩定的雙倍率單目潛望瞄準鏡和釹玻璃雷射測距儀組合而成。瞄準線通過雙向穩定的頭部反射鏡實現穩定。瞄準和雷射測距光路都通過穩定的頭部反射鏡。測量距離以數字形式顯示在目鏡內，並自動輸送給計算機，目鏡內還裝有多目標回波指示燈，分別指示出現1個、2個或多個目標回波的情況，雷射測距儀每發射一次雷射，可測量和存儲3個回波所對應的距離，顯示其中1個距離。
該火控系統還有1具瞄準線穩定的車長周視瞄準鏡。
該火控系統可以配用PZB200型微光電視系統，微光電視攝像機安裝在火炮防盾上，並配有兩個監視器，分別供炮長和車長使用。由於防盾隨火炮運動，使攝像機具有高的瞄準精度，而且不需要隨動裝置。通過物鏡的主鏡和反射鏡將瞄準標記投射到攝像管組合體的光電陰極上，瞄準標記的亮度可調。
2.弗勒-H型混合式彈道計算機和修正量感測器
該火控系統所採用的計算機與綜合坦克火控系統採用的弗勒-H混合式彈道計算機相同，配用的修正量感測器以及其技術數據變化不大，可參見綜合坦克火控系統的相應部分。所不同的是，該系統的計算機控制瞄準鏡和火炮的方式由非擾動式變為指揮儀式，解算出的瞄準角和提前角自動輸送給火炮，炮長始終保持瞄準線對準目標，通過同步鏈，火炮始終保持在精確的射擊位置上。
3.隨動於炮長瞄準線的火炮穩定和控制系統
火炮在高低和方位向雙向穩定。火炮和瞄準鏡之間通過電同步鏈連線起來，傳輸火炮和瞄準鏡之間的位置差數據，同步鏈由安裝在火炮上的高精度輸入旋轉變壓器和安裝在瞄準鏡上的高精度輸出旋轉變壓器組成，兩個旋轉變壓器配合使用。該系統根據計算機輸出的修正角信號，使火炮隨動於穩定的炮長瞄準線並加上修正角信號。瞄準線由炮長控制手柄控制。該系統還能補償車體運動對火炮所造成的擾動，使火炮在行進間也保持穩定。
該系統由感測器、電子裝置和火炮液壓驅動裝置組成。
4.輔助部件
(1)炮長控制面板 面板上裝有工作方式選擇開關、武器選擇開關及顯示器、火控系統接通檢測或斷開檢測開關、火控系統接通或斷開開關、穩定瞄準線的偏差修正開關、隨動系統的偏差修正開關等。
(2)炮長控制手柄 手柄上裝有自動停機開關、雷射發射按鈕、機槍發射按鈕、火炮發射按鈕、提前角起動器等。
(3)車長控制臺 面板上有雷射測距顯示窗、彈種選擇開關及顯示器、工作方式選擇開關等。
(4)車長控制手柄 功能按需要而定。
(5)裝填手控制臺 面板上裝有穩定裝置開關、彈種顯示器、工作方式顯示器等。
(6)工作方式邏輯箱 箱內主要包括各子系統部件的電氣連線件，功用是根據輸入的預定程式邏輯控制各種工作方式的自動轉換。

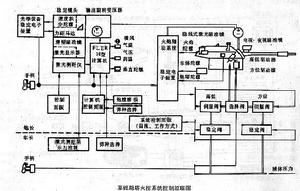

原理與特點

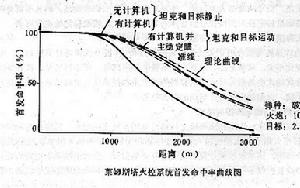

聯邦德國萊姆斯塔坦克火控系統該火控系統採用指揮儀式控制原理，主穩定瞄準線，火炮隨動於瞄準線。炮長雷射測距瞄準鏡用陀螺儀分別在方位和高低向穩定，並向計算機提供測得的目標距離和角速度。然後，計算機解算射擊提前量，以穩定的瞄準線為基準直接賦予火炮相應的提前角，可保證較高的行進間射擊精度。該系統在靜止和行進條件下的首發命中率較高。
該系統採用組件結構，改裝容易，維修簡單。
性能數據
LV/2S型穩線式雷射測距準鏡
瞄準鏡
放大倍率8×、12×
視場9°、5.5°
出瞳直徑5mm
人眼防護目鏡內二色分光鏡和光吸取鏡片
視度調節±2.5屈光度
雷射測距儀
發射機
波長 1.06μm
工作物質 釹玻璃
峰值輸出功率 1.5MW
輸出能量 50mJ
重複頻率 12次/min(連續)；30次/min(間斷)
接收機
視場 1mrad
探測器PIN光電二極體
有效孔徑 40mm
測距範圍 200～20000m
測距精度 ±5m
距離分辨力30m
最小距離裝定 200～3000m連續可調
時間可調增益電路 有
瞄準鏡穩定裝置
角度範圍
方位 ±4°
高低 +20°～-11°
角速度
方位 最大40°/s ；最小0.5mrad/s
高低 最大10°/s；最小0.5mrad/s
穩定精度≤0.5mrad
弗勒-H型計算機和修正量感測器
見綜合坦克火控系統該欄的性能數據
火炮穩定和控制系統
俯仰角速度0.5mrad/s～6°/s
方位角速度0.5mrad/s～18°/s
穩定精度 0.5mrad(在阿伯丁試驗場試驗跑道上，以20km/h車速行駛時)
