簡介

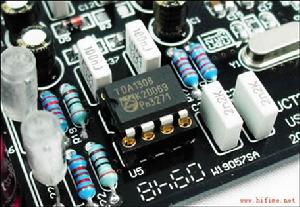

TDA1308套用TDA1308是AB類的數字音頻(CD)專用耳機功放IC。低電壓、低失真、高速率、強輸出等優異的性能是以往的TDA2822、TDA7050、LM386等“經典”功放望塵莫及的。晶片內採用MOS管輸出，可直接推動低阻抗耳機。因為封裝和功能引腳位與一般的雙運放相同，在特定條件下，也能當雙運放使用。在低供電電壓條件下，性能比一般的運放要好。因其封裝體積小，低電壓低功耗等特點，主要套用在攜帶型數字音頻電路中，如discman，光碟機的耳放電路等。
主要特點
· 工作溫度範圍寬
· 優秀的電源紋波抑制
· 低功耗
· 短路保護
· 高信噪比
· 高轉換速率
· 低失真
· 大輸出電壓擺幅
基本參數
| 符 號 | 參 數 | 條 件 | 最小值 | 典型值 | 最大值 | 單 位 |
| VDD | 正電源電壓 | 單電源供電 | 3 | 5 | 7 | V |
| 雙電源供電 | 1.5 | 2.5 | 3.5 | V | ||
| VSS | 負電源電壓 | 雙電源供電 | -1.5 | -2.5 | -3.5 | V |
| IDD | 供電電流 | 空 載 | - | 3 | 5 | mA |
| Ptot | 總耗散功率 | 空 載 | - | 15 | 25 | mW |
| Po | 輸出功率 | 最大值; THD+N < 0.1 % | - | 40 | 80 | mW |
| THD+N | 總諧波 失真加噪聲 | - | 0.03 | 0.06 | % | |
| - | -70 | -65 | dB | |||
| RL = 5 kΩ | - | -101 | 1 | dB | ||
| S/N | 信噪比 | 100 | 110 | - | dB |
配置功能
TDA1308的引腳配置和功能框圖TDA1308有DIP8、SO8、TSSOP8等封裝格式，引腳和功能框圖如下。
套用電路
TDA1308的引腳功能配置與常用雙運放（如NE5532等）完全相同，但因其工作電壓等原因，不可直接替代雙運放使用。一般套用電路工作在單電源模式下。典型套用電路如下圖。
TDA1308典型套用電路
