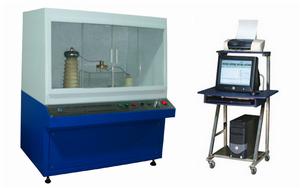

耐電壓擊穿儀
主要功能1．該設備試驗過程中可動態繪製出試驗曲線，試驗的曲線可以多種顏色疊加對比，局部放大，曲線上任意一段可進行區域放大分析。
2．可對試驗數據進行編輯修改，靈活適用；
3．試驗條件及測試結果等數據可自動存儲；
4．試驗報告格式靈活可變，適用於不同用戶的不同要求。
5．可對一組試驗中曲線數據的有效與否進行人為選定。
6．試驗結果數據可導入EXECL。
7． 軟體設備人員管理功能，在試驗人員可設定自己的試驗項目和試驗參數，設定自己的試驗內容後別人無法進入等功能。安全說明： 試驗在試驗箱中進行，試驗箱門打開時電源加不到高壓變壓器輸入端，即高壓側無電壓。100KV測試設備高壓電極距離試驗箱壁的最近距離大於370mm，50KV測試設備高壓電極距離試驗箱壁的最近距離大於250mm，試驗時即使人接觸箱壁也不會有危險。 設備要安裝單獨的保護地線。接保護地線，主要是減少試樣擊穿時對周圍產生的較強的電磁干擾。也可避免控制計算機失控。 該試驗設備的電路設有多項保護措施，主要有：過流保護、失壓保護、漏電保護、短路保護、直流試驗放電報警等。◆直流試驗放電報警功能:在設備做完直流試驗時,當開啟試驗門時設備會自動報警,直至使用設備上的放電裝置放電後報警會自動取消.(註：因為直流試驗後不放電會危險到人身安全,不能直接拿取電極,起到提醒使用人員放電以免造成人身傷害)。 試驗放電裝置，隨主機為一體化，改進了以往單獨配備一根放電桿的功能。 六級高壓安全斷電控制：①總電源開關②高壓斷電開關（鑰匙開關）③調壓器復位開關④試驗箱門安全開關⑤高壓變壓器輸入側限流空開⑥漏電保護開關
輸入電壓： AC 220 V
輸出電壓：AC 0--20 kV ;
電器容量： 2 KVA
高壓分級： 0-5kV；
0-10kV 0-20kV
擊穿電壓： 0-20kV
擊穿電壓升壓速率共分六級（可選定）：
A、0.1 kV/s
B、0.2 kV/s
C、0.3 kV/s
D、0.5 kV/s
E、1.0 kV/s
F、2.0 kV/s
電壓測量精度： ≤ 2%
試驗電壓：0-20 kV連續可調
試驗方法：交流試驗 直流試驗
升壓方式：1、勻速升壓 2、階梯升壓 3、耐壓試驗 (可選)
過電流保護裝置：試樣擊穿時在0.1S內切斷電源.
漏電電流選擇：1—30 mA.
調壓器可均勻連續的調節電壓.
本儀器為高壓試驗設備，使用時必須注意以下幾點
1，儀器安裝時應具有獨立的接地線。
2，在開機前，操作者要首先熟悉操作方法。
3，儀器不能在有強烈腐蝕性氣體及有顆粒雜質的氣體環境中使用。
4， 試驗環境溫度15度到25度之間，相對濕度60%到70%之間
5，試樣擊穿瞬間有火花產生並伴有聲響，屬正常現象。
6，每次更換試樣或接觸高壓電極時必須用高壓放電棒對高壓電極進行放電，放電時間5秒以上。
7，每次進行試驗前，必須檢查儀器接地。
