名稱： 電壓擊穿試驗
適用範圍及功能
電壓擊穿試驗儀
電壓擊穿試驗裝置 軟體程式控制功能：
1．該設備試驗過程中可動態繪製出試驗曲線，試驗的曲線可以多種顏色疊加對比。
2．可對試驗數據進行編輯修改，靈活適用；
3．試驗條件及測試結果等數據可自動存儲；
4．試驗報告格式靈活可變，適用於不同用戶的不同要求。
5．可對一組試驗中曲線數據的有效與否進行人為選定。
6．試驗結果數據可導入EXECL。
7． 軟體設備人員管理功能，在試驗人員可設定自己的試驗項目和試驗參數，設定自己的試驗內容後別人無法進入等功能。
8． 軟體設有幫助檔案，無論在什麼時候遇到問題都可以點擊幫助檔案來幫您解答問題。
9． 軟體還具備更換操作界面，使操作人員隨心操作，更具有親合力。
安全保護功能：
設備要安裝單獨的保護地線。接保護地線，主要是減少試樣擊穿時對周圍產生的較強的電磁干擾。也可避免控制計算機失控。
◆ 該試驗設備的電路設有多項保護措施，主要有：過流保護、失壓保護、漏電保護、短路保護、直流試驗放電報警等。
◆ 六級高壓安全斷電控制：
①總電源開關
②高壓斷電開關（鑰匙開關）
③調壓器復位開關
④試驗箱門安全開關
⑤高壓變壓器輸入側限流空開
⑥漏電保護開關
技術要求：
輸入電壓： AC 220 V
輸出電壓：AC 0－－50 kV ;
DC 0－－50 kV
電器容量： 2 KVA
高壓分級： 0－－5kV； 0-10kV；(HJC-50kV系列高壓分級可連續可調0----50kV改變了以往的分檔試驗）
0－－20kV；0－－50kV
擊穿電壓： 0-50kV
擊穿電壓升壓速率共分三級（可選定）：
A、0.5 kV/s
B、1.0 kV/s
C、2.0 kV/s
電壓測量精度： ≤ 2％
試驗電壓：０-50 kV連續可調
試驗方法：直流試驗、交流試驗
升壓方式：1、勻速升壓 2、階梯升壓 3、耐壓試驗
過電流保護裝置：試樣擊穿時在0.1S內切斷電源.
漏電電流選擇：1—30 mA.
調壓器可均勻連續的調節電壓.
主要配置
主機一台
試驗裝置一套
控制系統一套
數據採集系統一套
試驗用電極 ￠25mm兩個，￠75mm一個
試驗油箱一套
放電棒一支
試驗用軟體一套
品牌計算機一套
印表機一台
使用說明書一份
計量證書一份
型號規格分類：
10kV 電壓擊穿試驗儀
20kV 電壓擊穿試驗儀
50kV 電壓擊穿試驗儀
100kV 電壓擊穿試驗儀
試驗電壓的自整定校準內容：
電壓擊穿軟體電壓修正說明
1、 打開配置軟體HYJCPZ.exe
2、 將紅線所標參數按下圖修改

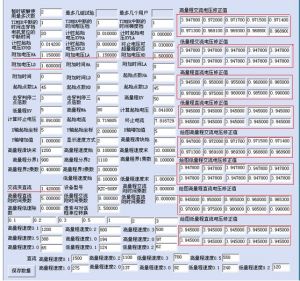

50KV電壓值修正調整表 3、 打開參數設定
電腦計量計量值除以電腦顯示值
5.055.041
10.09.880.988
15.014.660.9773
20.019.390.9695
25.024.090.9636
30.128.870.9591
35.133.530.9552
40.138.040.9486
45.142.600.9445
4、將“計量值除以電腦顯示值”依次填入
5、把主軟體關掉，再重新打開。打開參數設定，將初始電壓改為49，點擊“確定”
點擊“開始試驗”。電壓在“49KV”保持，將計量電壓和電腦顯示電壓記錄下來。如：
49.246.240.9398用計量電壓除以電腦電壓得出“0.9398”，將此數字填入最後一個文本框
6、將第一個文本框的數據填入到下圖所示的所有框中
點擊“保存數據”。
7、將第5、6、步，重新操作，記錄值後，由計量局評定是否合格.
8、將主機電源關掉，拔出高壓變壓器的短路桿，打開電源，按下高壓準備。打開電腦的主軟體，將參數設定界面打開，
紅線部分參數如上圖所示進行設定。點擊確定。
9、點擊“開始試驗”，
當達到初始梯度電壓“5KV”時，電壓保持，將計量工作人員的測量值和電腦顯示值記錄下來。點擊結束試驗。
舉例說明如下：
計量測量值電腦顯示值
6.995.0
計算6.99-5.0=1.99，將1.99填入配置檔案
點擊“保存數據”。
10、
關閉主軟體重新打開
點擊“開始試驗”，梯度電壓保持在“5KV”時保持電壓，記錄計量值和電腦顯示值，“10KV”。。。。。“45KV”。
舉例如下：
電腦計量計量值除以電腦顯示值
5.05.01
109.920.992
1514.790.986
20.119.620.9761
25.124.410.9725
30.129.090.9664
35.133.750.9615
40.038.340.9585
4542.910.9535
11、把主軟體關掉，再重新打開。打開參數設定，將初始電壓改為49，點擊“確定”
點擊“開始試驗”。電壓在“49KV”保持，將計量電壓和電腦顯示電壓記錄下來。如：
49.246.240.9398用計量電壓除以電腦電壓得出“0.9398”，將此數字填入最後一個文本框
將第一個文本框的數據填入到下圖所示的所有框中
點擊“保存數據”
12、將10、11、步重新操作，記錄數據，由計量局評定是否合格。
13、如果數據不合格，請將記錄數據立刻傳給我們，我們會根據數據提出解決辦法。在接到我們的反饋後，請根據我們的反饋進行操作，如果數據還是不合格，
