主要適用範圍及功能
電壓擊穿試驗儀滿足GB1408-2006 絕緣材料電氣強度試驗方法，GB/T1695-2005硫化橡膠工頻電壓擊穿強度和耐電壓強度試驗 GB/T3333 電覽紙工頻電壓擊穿試驗方法 HG/T 3330絕緣漆漆膜擊穿強度測定法 GB12656 電容器紙工頻電壓擊穿試驗方法及ASTM D149 標準要求.主要適用於固體絕緣材料如：塑膠、薄膜、樹脂、雲母、陶瓷、玻璃、絕緣漆等介質在工頻電壓或直流電壓下擊穿強度和耐電壓時間的測試。

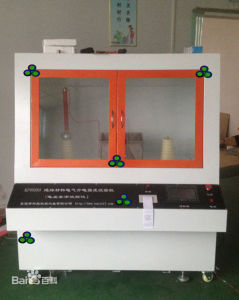

計算機控制電壓擊穿試驗儀 1 擊穿電壓Ub:用連續升壓或逐級升壓的方法，對試樣施加工頻電壓，是試樣發生擊穿時的電壓,以Kv表示
2.擊穿強度Eb:試樣的擊穿電壓值與兩個電極間試樣的平均厚度之比值，以kV/mm表示
3.耐電壓:試樣在一定電壓作用下，在規定的時間內沒有發生擊穿的電壓值和時間，以kV表示
試驗軟體程式控制功能：
一、軟體功能
1．該設備試驗過程中可動態繪製出試驗曲線，試驗的曲線可以多種顏色疊加對比。
2．可對試驗數據進行編輯修改，靈活適用；
3．試驗條件及測試結果等數據可自動存儲；
4．試驗報告格式靈活可變，適用於不同用戶的不同要求。
5．可對一組試驗中曲線數據的有效與否進行人為選定。
6．試驗結果數據可導入EXECL。
7．軟體設備人員管理功能，在試驗人員可設定自己的試驗項目和試驗參數，設定自己的試驗內容後別人無法進入等功能。
8.試驗數據可動態修改 報告自動生成Excel檔案 也可生成PDF文檔
試驗報告內容:
1材料的型號 名稱 規格
2材料製作廠名稱和製造日期
3試樣尺寸 形狀 數量
4試樣處理條件
5電極形狀和尺寸
6試樣環境及採用的煤質
7 升壓方式和速度
8設備名稱 型號 規格
9試驗日期和試驗員
主要特點
1.多種用途：可分別進行交、直流試驗試驗的，試驗準確、可靠、安全
2.升壓方式：1、勻速升壓 2、階梯升壓 3、間歇升壓(時間間隔梯度係數自由設值)
3.自動控制：計算機控制升壓及試驗過程，自動判斷停止，自動復位
4.過流保護：過電電流保護毫秒內切斷電源
5.漏電電流：1~120 mA計算機自由設定,
6.額定電壓：0~150kV任意設定,
7.數據存儲：試驗數據自動存儲，試驗數據可修正，數據圖形自動列印，數據檔案自動查找
設備安全保護功能：
◆ 試驗在試驗箱中進行，試驗箱門打開時電源加不到高壓變壓器輸入端，即高壓側無電壓。100KV測試設備高壓電極距離試驗箱壁的最近距離大於370mm，50KV測試設備高壓電極距離試驗箱壁的最近距離大於250mm，試驗時即使人接觸箱壁也不會有危險。
◆ 設備要安裝單獨的保護地線。接保護地線，主要是減少試樣擊穿時對周圍產生的較強的電磁干擾。也可避免控制計算機失控。
◆ 該試驗設備的電路設有多項保護措施，主要有：過流保護、失壓保護、漏電保護、短路保護、直流試驗放電報警等。
◆直流試驗放電報警功能:在設備做完直流試驗時,當開啟試驗門時設備會自動報警,直至使用設備上的放電裝置放電後報警會自動取消.（註：因為直流試驗後不放電會危險到人身安全,不能直接拿取電極,起到提醒使用人員放電以免造成人身傷害）。
◆ 試驗放電裝置，隨主機為一體化，改進了以往單獨配備一根放電桿的功能。
◆ 六級高壓安全斷電控制：①總電源開關②高壓斷電開關（鑰匙開關）③調壓器復位開關④試驗箱門安全開關⑤高壓變壓器輸入側限流空開⑥漏電保護開關
主要技術要求：
輸入電壓： AC 220 V
輸出電壓：AC 0－－50 kV ; DC 0－－50 kV
電器容量： 2 KVA
高壓分級：0－－50kV（全量程不分檔）
擊穿電壓： 0-50kV 擊穿電壓升壓速率共分七級（可選定）：A、0.1 kV/sB、0.2 kV/sC、0.3 kV/sD、0.5 kV/s E、1.0 kV/s F、2.0 kV/s G、3.0 kV/s
升壓方式：1、勻速升壓 2、階梯升壓 3、耐壓試驗
過電流保護裝置：試樣擊穿時在0.1S內切斷電源.
漏電電流選擇：1―30 mA.
調壓器可均勻連續的調節電壓.
設備主要配置
主機一台
試驗裝置一套
控制系統一套
數據採集系統一套
試驗用電極 ￠25mm兩個，￠75mm一個
試驗油箱一套
放電棒一支
試驗用軟體一套
品牌計算機一套
印表機一台
使用說明書一份
設備相關型號：HJC-10KV 計算機控制電壓擊穿試驗儀
HJC-20kV 計算機控制電壓擊穿試驗儀
HJC-50KV 計算機控制電壓擊穿試驗儀
HJC-100KV計算機控制電壓擊穿試驗儀
