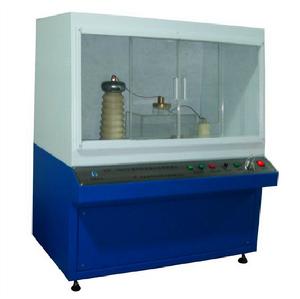

電線電纜工頻耐電壓擊穿強度試驗儀
一 產品名稱： 電線電纜工頻耐電壓擊穿強度試驗儀
二主要適用範圍及功能
電線電纜工頻耐電壓擊穿試驗儀 滿足GB1408-2006 絕緣材料電氣強度試驗方法，GB/T1695-2005硫化橡膠工頻電壓擊穿強度和耐電壓強度試驗 GB/T3333 電覽紙工頻電壓擊穿試驗方法 HG/T 3330絕緣漆漆膜擊穿強度測定法 GB12656 電容器紙工頻電壓擊穿試驗方法及ASTM D149 標準要求.主要適用於固體絕緣材料如：塑膠、薄膜、樹脂、雲母、陶瓷、玻璃、絕緣漆等介質在工頻電壓或直流電壓下擊穿強度和耐電壓時間的測試。.
軟體程式控制功能：
1．該設備試驗過程中可動態繪製出試驗曲線，試驗的曲線可以多種顏色疊加對比。
2．可對試驗數據進行編輯修改，靈活適用；
3．試驗條件及測試結果等數據可自動存儲；
4．試驗報告格式靈活可變，適用於不同用戶的不同要求。
5．可對一組試驗中曲線數據的有效與否進行人為選定。
6．試驗結果數據可導入EXECL。
7． 軟體設備人員管理功能，在試驗人員可設定自己的試驗項目和試驗參數，設定自己的試驗內容後別人無法進入等功能。
8． 軟體設有幫助檔案，無論在什麼時候遇到問題都可以點擊幫助檔案來幫您解答問題。
9． 軟體還具備更換操作界面，使操作人員隨心操作，更具有親合力。
設備安全保護功能：
設備要安裝單獨的保護地線。接保護地線，主要是減少試樣擊穿時對周圍產生的較強的電磁干擾。也可避免控制計算機失控。
◆ 該試驗設備的電路設有多項保護措施，主要有：過流保護、失壓保護、漏電保護、短路保護、直流試驗放電報警等。
◆ 六級高壓安全斷電控制：
①總電源開關
②高壓斷電開關（鑰匙開關）
③調壓器復位開關
④試驗箱門安全開關
⑤高壓變壓器輸入側限流空開
⑥漏電保護開關
三主要技術要求：
輸入電壓： AC 220 V
輸出電壓：AC 0－－50 kV ;
DC 0－－50 kV
電器容量： 2 KVA
高壓分級： 0－－5kV； 0-10kV；
0－－20kV；0－－50kV
擊穿電壓： 0-50kV
擊穿電壓升壓速率共分三級（可選定）：
A、0.5 kV/s
B、1.0 kV/s
C、2.0 kV/s
電壓測量精度： ≤ 2％
試驗電壓：０-50 kV連續可調
試驗方法：直流試驗、交流試驗
升壓方式：1、勻速升壓 2、階梯升壓 3、耐壓試驗
過電流保護裝置：試樣擊穿時在0.1S內切斷電源.
漏電電流選擇：1―30 mA.
調壓器可均勻連續的調節電壓.
四設備主要配置
主機一台
試驗裝置一套
控制系統一套
數據採集系統一套
試驗用電極 ￠25mm兩個，￠75mm一個
試驗油箱一套
放電棒一支
試驗用軟體一套
品牌計算機一套
印表機一台
使用說明書一份
計量證書一份
電線電纜工頻耐電壓擊穿強度試驗儀
