群集存儲系統
背景
以往對於大型監控系統集中存儲採用的主要方式是SAN專業存儲+磁帶庫作為備份，在該架構下存在造價昂貴和調用磁帶庫中數據異常困難的不便。所以漢勤技術提出合理利用NAS架構便利（利用現成IP網路）、成本適宜（相對SAN的高昂成本）、線上存儲容量巨大、集中管理便利等諸多優勢來實現監控系統NAS群集存儲中心，特別適合監控視頻信息保存時間長，但對性能要求不是很高的這種特性。
基本原理
兩台控制器耦合在一起，互為冗餘，如果其中一台設備發生了故障，另一台將會自動頂替上，維持業務的連續性，這就是最簡單的集群形式。凡是支持active-passive工作模式的冗餘雙控制器配置方案，兩台控制器中總有一台一直處於備用狀態，從控制器並不會分擔主控制器的工作負載，而且系統容量是無法擴展的，所以，active-passive方案又被稱作“偽集群”。而支持active-active工作模式的冗餘控制器配置方案，則是在仿集群的基礎之上向前邁進了一步，在兩台控制器之間實現了雙向的失效切換和負載均衡分配。
在非分散式的active-active集群系統中，集群成員共享一個檔案系統及其它的物理設備資源，它最大的缺點就是：給指定控制器分配存儲資源及邏輯單元號（LUN）的工作，主要由存儲管理員來完成。分散式集群系統是目前大多數存儲廠商最喜歡採用的架構，在設計和搭建系統方案時不需要受任何條條框框的限制。在分散式集群中，所有的物理存儲資源都被整合到一個虛擬的存儲池內，管理員們只需要留意一下存儲設備與伺服器的連線方式，以及它所運行的應用程式類型就可以了，諸如配置存儲資源之類的瑣碎事情都由系統自動處理，不需要管理員插手。
現狀及發展方向
下面是一個群集存儲器的實例：
CX500基於存儲的功能和綜合管理軟體為用戶帶來世界級的信息保護以及流暢高效的管理。CX500是一款全集成的2 GB存儲解決方案，擁有四個前端FC2光纖連線埠以及最多120個2 GB後端磁碟驅動器。
CX500可以滿足用戶對高可用性、性能以及可擴展性的更高需求，因而成為數據中心以及那些尋求有著不折不扣表現的存儲解決方案的客戶的理想存儲解決方案。憑藉其可與昂貴得多的陣列相比的特性和性能，CX500可以說真正做到了強大性能、輕鬆擁有。
用於管理、業務連續性、災難恢復、數據移動、數據管理和分析的高級軟體功能向人們展示了什麼是面向成長型企業存儲需求的完備解決方案。
Dell/EMC CX500是一款中端2Gbps光纖通道RAID陣列，可用於SAN或直接連線到伺服器。CX500提供了眾多與Dell/EMC CX700相同的企業級業務連續特性，但其設計主要面對那些不需要CX700的全部性能及擴展性，並對價格更加敏感的用戶。
CX500包括一個2Gbps磁碟處理器機箱（DPE2）和可選2Gbps磁碟陣列機箱（DAE2）和/或ATA磁碟陣列機箱（DAE2-ATA），其中DPE2以單一3U機箱提供了兩塊存儲處理器板、最多15個1英寸光纖通道磁碟驅動器以及冗餘、熱交換風扇與電源（見圖1）。

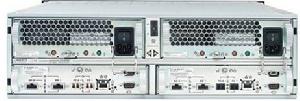

群集存儲系統圖1：CX500後視圖，展示了電源和存儲處理器
用戶可以為每個子系統添加最多7個DAE2和/或DEA2-ATA擴展機箱，每個機箱最多可支持15個驅動器，從而單一DPE2最多可配置120個驅動器。如果使用146GB FC驅動器，這相當於17.5太比特原始存儲容量；而當使用DAE2-ATA機箱時，CX500的總體原始存儲容量可以擴展到28.4太比特。
四個全頻寬2Gbps光纖通道主機連線埠可以最多直接連線4個主機或單一2節點高可用性群集（每台伺服器2個HBA），而無需外部交換機。在SAN環境中，CX500可以滿足多達128台冗餘連線伺服器的存儲需求。
CX500通過Navisphere軟體進行配置和管理（與所有Dell/EMC產品一樣）並擁有與CX700相同的固件功能，包括線上LUN擴展和無中斷固件升級（NDU）。如圖2所示。CX500還可運行SnapView™ 即時複製軟體和SANCopy™ 數據移動軟體和MirrorView™遠程複製軟體。

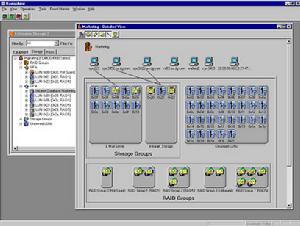

群集存儲系統圖2：Navisphere Manger圖形用戶界面截圖
