美M72式66MM火箭筒

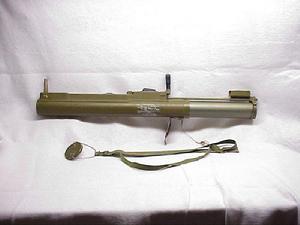

美M72式66MM火箭筒

火箭筒戰鬥狀態長------------------------------------883mm 火箭筒質量------------------------------------------1.16kg 配用彈種--------------------------------------------破甲彈

概述

美M72式66MM火箭筒美M72式66MM火箭筒

美M72式66mm火箭筒美國赫西東方公司於1958年開始研製的,1962年批量生產,1964年大量裝備美國部隊,並在越南戰場上使用。到1971年,該火箭筒停止生產,被其改進型M72A1式和M72A2式取代。

原理

1.火箭筒
M72式火箭筒由發射筒組件、擊發裝置和瞄準具等組成。發射筒為抽拉的套疊結構,外筒用玻璃纖維浸環氧樹酯繞制而成,筒徑68mm。內筒為高強度鋁合金製品,筒徑66mm,兩側有縱槽,可在導向銷限制下相對於外筒縱向滑動。當定位銷進入內筒的定位槽時,內筒和外筒閉銷在發射狀態。外筒右側有定位器組件,用橡膠薄膜密封,按壓閂柄抬起定位銷,內筒可縮回。內外筒之間用橡膠環密封。發射筒後蓋鉸接在外筒後端下方,打開後向前摺疊,可用作抵肩;前蓋與薄鋼帶、彈簧組成合件,另一端扣在後蓋上,當後蓋打開時,此合件脫落。
擊發裝置分為擊發機構和發火機構兩部分。擊發機構位於外筒後部上方。扳機保險柄位於扳機前端,發射前需要向前拉出,釋放扳機。重扳推桿位於扳機保險柄中間,與擊針繩相連,用於重新扳拉擊針。擊針座鉚接在內筒後部上面,內有可滑動的擊針和火帽,擊針保險銷插在擊針座橫向的孔內,限制擊針與火帽接觸。
發射前,打開後蓋,脫掉前蓋組件,將扳機保險柄與重扳推桿一起向前推出約25mm,拉出內筒成鎖住狀態,再撥出擊針保險銷,抵肩瞄準後,就可按壓扳機進行射擊。
發火機構由針剌火帽、導火索和點火具組成。當擊針以足夠大的衝擊力撞擊火帽時,火帽發火併點燃導火索,再由導火索點燃黑火藥,黑火藥火焰衝破點火具薄膜點燃推進劑,使火箭發動機開始工作。

2.瞄準裝置
該火箭筒配用機械瞄準具,瞄準具由前表尺組件和覘孔式後瞄準器兩部分組成。前表尺組件的有機玻璃分劃板上,有測距中垂分劃線,其上有標示100~325m的分劃,間距標示值為25m。後瞄準器包括支持板組件和活動滑片,支持板上有鉛直排列的兩個覘視孔,用於修正氣溫對彈道的影響。
3.彈藥
該火箭筒配用由空心裝藥戰鬥部壓電引信火箭發動機組成的火箭彈。發動機殼體(連同噴管)用高強度鋁合金沖擠而成,內裝19根薄壁管狀推進劑。藥管前端通過懸掛螺栓固定於固藥盤上,後端懸垂,成為著名的毛刷式裝藥。6片前疊式尾翼,鉸接在尾噴管後端的支耳上,彈離筒口時,在扭簧作用下能自動張開。
戰鬥部由低碳鋼彈體鋁錳合金風帽紫銅藥型罩主裝炸藥傳爆藥柱等組成,通過連線體與火箭發動機相連。戰鬥部圓柱段後部卡在內筒前端面上,發動機尾部有固彈器,固定於內筒壁上。

性能數據

口徑------------------------------------------------66mm
火箭筒攜行狀態長------------------------------------638mm
火箭筒戰鬥狀態長------------------------------------883mm
火箭筒戰鬥總質量------------------------------------2.17kg
火箭筒質量------------------------------------------1.16kg
配用彈種--------------------------------------------破甲彈
彈長
尾翼未張開------------------------------------503.5mm
尾翼張開------------------------------------548mm
彈質量---------------------------------------------1.01kg
起飛彈丸質量---------------------------------------940g
炸藥質量-------------------------------------------300g
膛口保險距離---------------------------------------10m
初速-----------------------------------------------145m/s
直射距離-------------------------------------------180m
表尺射程-------------------------------------------325m
立靶密集度-----------------------------------------0.16×0.51,m
瞄準裝置-------------------------------------------機械瞄準具
